Wkładanie nośnika za pomocą dyspensera

Film (bez dźwięku) znajduje się tutaj.

•	Standardowy/lewostronny

•	Przeciwny/prawostronny

W poniższym punkcie opisana jest procedura dozowania etykiet i wyrzucania podkładu z produktem.

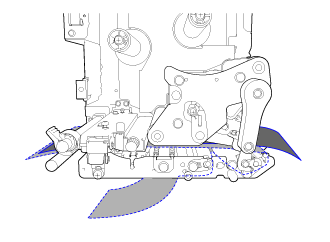

• Ścieżka prowadzenia nośnika przedstawiona jest na ilustracji poniżej. Etykieta Podkład

　

Procedura jest przedstawiona w następującym filmie.

Standardowy/lewostronny

Przeciwny/prawostronny

1.	Otworzyć pokrywę górną (1).

• Pokrywę górną należy maksymalnie odchylić, aby przypadkiem nie opadła.

2.	Obrócić dźwignię (2) blokady głowicy w prawo, aby odblokować głowicę drukującą.

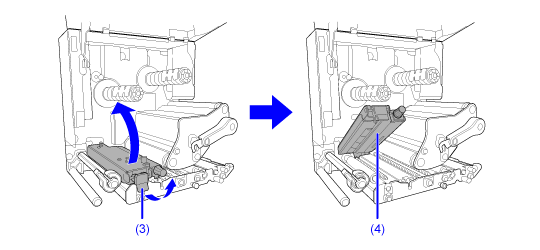

3.	Pociągnąć za zapadkę blokady przesuwu (3), odblokować zespół wałka podawania i czujnika nośnika.

Nastąpi rozwarcie zespołu wałka podawania i czujnika nośnika (4).

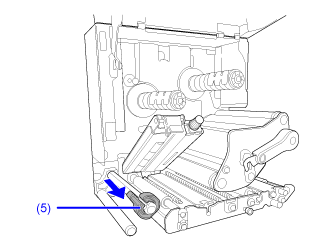

4.	Wyciągnąć prowadnicę nośnika (5) z produktu.

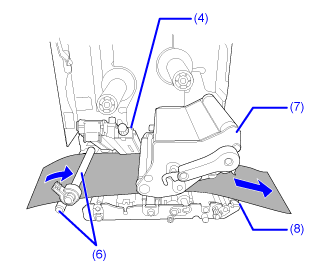

5.	Przeprowadzić nośnik od wałka nośnika (6) pod zespołem wałka podawania i czujnika nośnika (4) zespołem głowicy drukującej (7) do wylotu (8).

Koniec nośnika musi wystawać z wylotu.

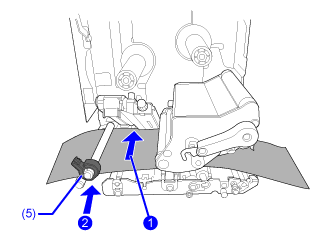

6.	Popychać nośnik do momentu, aż najbardziej wewnętrzna krawędź nośnika lekko dotknie ramy środkowej produktu , a następnie lekko docisnąć prowadnicę nośnika (5) do najbardziej zewnętrznej krawędzi nośnika .

7.	Wyciągnąć etykietę z wylotu i usunąć około 30 cm etykiet (9) z podkładu (10).

8.	Popchnąć wypust (11), aby zwolnić płytę dociskową (12).

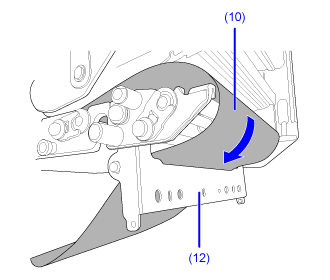

9.	Przeprowadzić podkład (10) przez szczelinę w płycie dociskowej (12)

10.	Aby zablokować głowicę drukującą , obrócić dźwignię (2) blokady głowicy w lewo, a następnie nacisnąć zespół wałka podawania i czujnika nośnika (4) w dół do momentu zablokowania zatrzasku (3) podawania .

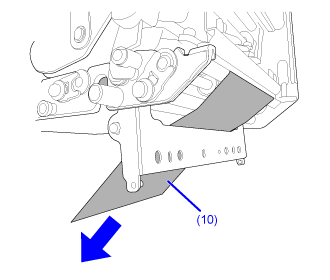

11.	Pociągnąć lekko za podkład (10), tak aby nośnik nie zwisał.

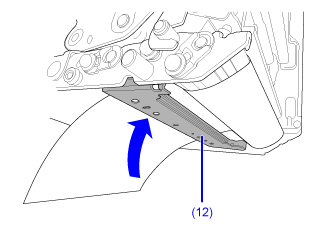

12.	Popchnąć płytę dociskową (12) na środku, aby zatrzasnąć ją w odpowiednim położeniu.

13.	Zamknąć pokrywę górną.

• Zamykając pokrywę górną, uważać, aby nie przytrzasnąć sobie palców.

14.	Aby podać nośnik, nacisnąć przycisk (PODAWANIE) w trybie offline.

15.	Aby zmienić tryb na online, nacisnąć przycisk (ONLINE) lub przycisk .

• Drukowanie termotransferowe wymaga włożenia taśmy.

---
