Wymiana wałka dociskowego

Film (bez dźwięku) znajduje się tutaj.

•	Standardowy/lewostronny

•	Przeciwny/prawostronny

Jeśli wałek dociskowy ulegnie zużyciu lub uszkodzeniu, można go z łatwością wymienić.

• Nie włączać ani wyłączać zasilania oraz nie podłączać ani nie odłączać przewodu zasilania, mając mokre dłonie. Grozi to porażeniem prądem. • Nie wymieniać wałka dociskowego dopóki przewód zasilania drukarki nie zostanie odłączony od gniazdka elektrycznego.

Wymagane narzędzie • Wkrętak krzyżakowy

　

Procedura jest przedstawiona w następującym filmie.

Standardowy/lewostronny

Przeciwny/prawostronny

1.	Sprawdzić, czy zasilanie produktu jest wyłączone, i odłączyć przewód zasilania od gniazdka elektrycznego.

2.	Otworzyć pokrywę górną.

• Pokrywę górną należy maksymalnie odchylić, aby przypadkiem nie opadła.

3.	Obrócić dźwignię (1) blokady głowicy w prawo, aby odblokować głowicę drukującą.

• Po zakończeniu drukowania głowica drukująca i otaczające ją elementy są bardzo gorące. Należy uważać, aby się nie poparzyć. • Dotknięcie krawędzi głowicy drukującej gołą dłonią może spowodować obrażenia ciała.

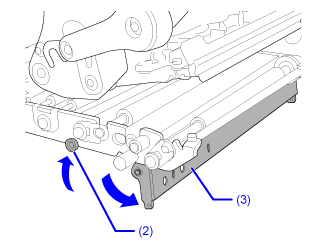

4.	Popchnąć wypust (2), aby zwolnić płytę dociskową (3).

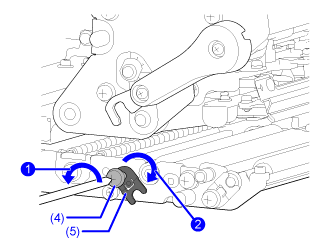

5.	Poluzować śrubę (4) na tyle, aby zwolniony został zacisk łożyska (5) .

Nie wykręcać śruby.

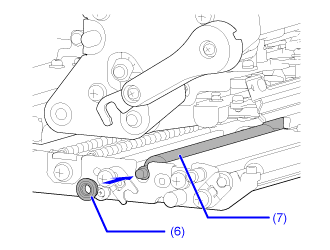

6.	Wyjąć łożysko (6) z obudowy i odłączyć od wału wałka dociskowego (7).

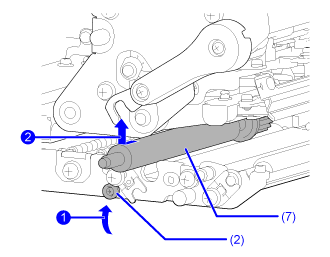

7.	Naciskając wypust (2) do góry , wyciągnąć wałek dociskowy (7) z produktu i wymienić go na nowy.

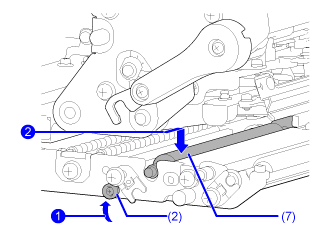

8.	Naciskając wypust (2) do góry , wsunąć koniec wałka dociskowego (7), na którym znajduje się koło zębate, do oporu w środkową ramę produktu .

9.	Umieścić łożysko (6) z powrotem w obudowie i na wale wałka dociskowego (7).

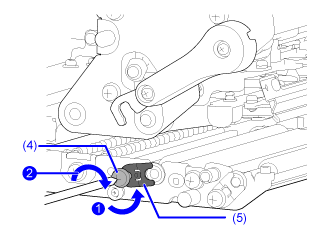

10.	Nasunąć zacisk łożyska (5) na łożysko , obracając go, i przymocować śrubą (4) .

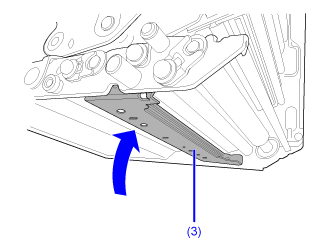

11.	Popchnąć płytę dociskową (3) na środku, aby zatrzasnąć ją w odpowiednim położeniu.

---
