Wkładanie nośnika bez użycia dyspensera

Poniżej opisano procedurę wkładania nośnika bez użycia dyspensera.

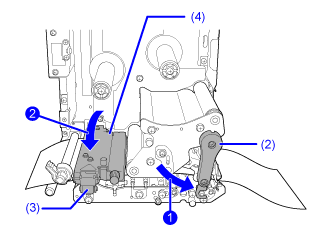

• Ścieżka prowadzenia nośnika przedstawiona jest na ilustracji poniżej.

1.	Otworzyć pokrywę górną (1).

• Pokrywę górną należy maksymalnie odchylić, aby przypadkiem nie opadła.

2.	Obrócić dźwignię (2) blokady głowicy w prawo, aby odblokować głowicę drukującą.

3.	Pociągnąć za zapadkę blokady przesuwu (3), odblokować zespół wałka podawania i czujnika nośnika.

Nastąpi rozwarcie zespołu wałka podawania i czujnika nośnika (4).

4.	Wyciągnąć prowadnicę nośnika (4) z produktu.

5.	Przeprowadzić nośnik od wałka nośnika (6) pod zespołem wałka podawania i czujnika nośnika (4) zespołem głowicy drukującej (7) do wylotu (8).

Koniec nośnika musi wystawać z wylotu.

6.	Popychać nośnik do momentu, aż najbardziej wewnętrzna krawędź nośnika lekko dotknie ramy środkowej produktu , a następnie lekko docisnąć prowadnicę nośnika (5) do najbardziej zewnętrznej krawędzi nośnika .

7.	Aby zablokować głowicę drukującą , obrócić dźwignię (2) blokady głowicy w lewo, a następnie nacisnąć zespół wałka podawania i czujnika nośnika (4) w dół do momentu zablokowania zatrzasku (3) podawania .

8.	Zamknąć pokrywę górną.

• Zamykając pokrywę górną, uważać, aby nie przytrzasnąć sobie palców.

9.	Aby podać nośnik, nacisnąć przycisk (PODAWANIE) w trybie offline.

10.	Aby zmienić tryb na online, nacisnąć przycisk (ONLINE) lub przycisk .

• Drukowanie termotransferowe wymaga włożenia taśmy.

---
