Warunki wyzwalania końca papieru
Warunki wyzwalania końca papieru zmieniają się w zależności od działania produktu i wybranego typu czujnika.
Jeżeli jako czujnik końca papieru wybrano I-mark (odbiciowy) lub przerwy (transmisyjny) koniec papieru jest wykrywany na podstawie następujących warunków.
Typ czujnika końca papieru można wybrać w menu [Drukowanie] > [Zaawansow.] > [Koniec papieru] > [Typ czujnika].
Jeżeli jako czujnik końca papieru wybrano [Brak], koniec papieru nie jest wykrywany.
Warunki wystąpienia końca papieru podczas podawania
•

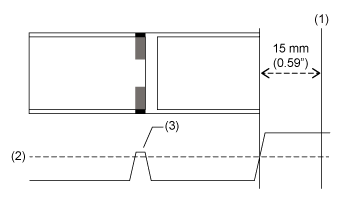

Używanie czujnika I-mark jako czujnika końca papieru
Koniec papieru ma miejsce, jeżeli stan braku papieru trwa po wykryciu przez czujnik I-mark stanu braku papieru po podaniu 15 mm.
(1) Wykrywanie końca papieru
(2) Poziom wykrywania końca papieru (stały)
(3) Przebieg sygnału czujnika I-mark
•

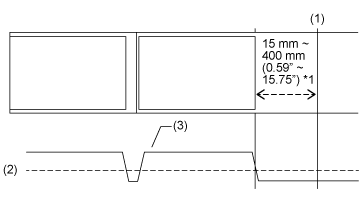

Używanie czujnika przerwy jako czujnika końca papieru
Koniec papieru ma miejsce, jeżeli stan braku papieru trwa po wykryciu przez czujnik przerwy stanu braku papieru po podaniu odległości ustawionej jako odległość wykrywania.
(1) Wykrywanie końca papieru
(2) Poziom wykrywania końca papieru (stały)
(3) Przebieg sygnału czujnika przerwy
*1 Dystans końca papieru można ustawić w menu [Drukowanie] > [Zaawansow.] > [Koniec papieru] > [Odstęp końca papieru].
Warunki wystąpienia końca papieru podczas drukowania
1.
Czujnik końca papieru wykrywa stan braku papieru w położeniu, w którym wykonywane jest podawanie do odległości wykrywania podanej w poniższej tabeli.
Czujnik końca papieru
Dystans końca papieru (mm)
Metoda ustawienia
Czujnik I-mark
15
Stała
Czujnik odstępu
15–400
Ustawianie za pomocą menu [Drukowanie] > [Zaawansow.] > [Koniec papieru] > [Odstęp końca papieru] lub polecenia
2.
Jeśli pozostała wielkość wydruku jest mniejsza niż odległość między pozycją głowicy drukującej a czujnikiem końca papieru - dystans końca papieru podany w powyższej tabeli, po wykonaniu wydruku 1 występuje błąd końca papieru.
Jeśli pozostała wielkość wydruku jest większa niż odległość między pozycją głowicy drukującej a czujnikiem końca papieru - dystans końca papieru podany w powyższej tabeli, błąd końca papieru występuje bezpośrednio po wykryciu końca papieru, a drukarka wykona wydruk ponownie po usunięciu błędu końca papieru.
(1) Pozycja głowicy drukującej
(2) Czujnik końca papieru: czujnik I-mark/czujnik przerw
Wybrać w menu [Drukowanie] > [Zaawansow.] > [Koniec papieru] lub określić za pomocą polecenia.
(3) Dystans końca papieru
(4) Kierunek przesuwu nośnika
Jeśli błąd końca papieru wykryty zostanie w trakcie drukowania, reakcja zależy od pozostałej wielkości wydruku i nośnika w momencie wykrycia błędu.

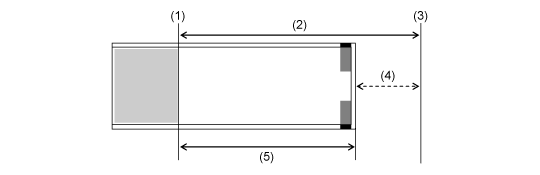

Pozostała wielkość nośnika obliczana jest w następujący sposób:
Pozostała wielkość nośnika = odległość między pozycją głowicy drukującej a czujnikiem końca papieru - dystans końca papieru
(1) Pozycja głowicy drukującej
(2) Odległość między pozycją głowicy drukującej a czujnikiem końca papieru
(3) Czujnik końca papieru
(4) Dystans końca papieru
(5) Pozostała wielkość nośnika
•

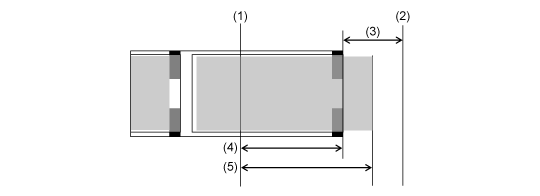

Gdy pozostała wielkość wydruku jest większa niż pozostała wielkość nośnika
Jeśli pozostała wielkość wydruku jest większa niż pozostała wielkość nośnika w momencie wykrycia błędu końca papieru, produkt nie jest w stanie dokończyć zadania drukowania. Natychmiast przerywane jest drukowanie i występuje błąd końca papieru.
(1) Pozycja głowicy drukującej
(2) Czujnik końca papieru
(3) Dystans końca papieru
(4) Pozostała wielkość nośnika
(5) Pozostała wielkość wydruku
•

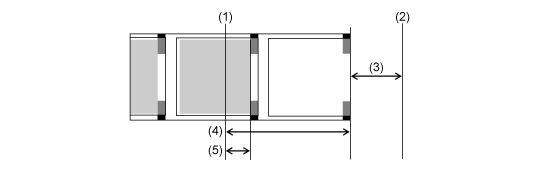

Gdy pozostała wielkość wydruku jest mniejsza niż pozostała wielkość nośnika
Jeśli pozostała wielkość wydruku jest mniejsza niż pozostała wielkość nośnika, produkt dokończy zadanie drukowania i wystąpi błąd końca papieru.
(1) Pozycja głowicy drukującej
(2) Czujnik końca papieru
(3) Dystans końca papieru
(4) Pozostała wielkość nośnika
(5) Pozostała wielkość wydruku

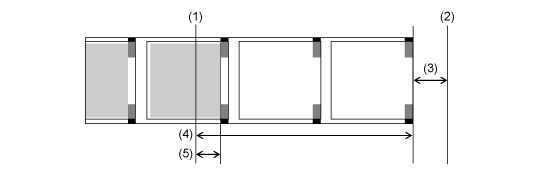

Jeśli w momencie wykrycia błędu końca papieru między głowicą drukującą a czujnikiem końca papieru znajduje się więcej niż jeden arkusz, błąd końca papieru wystąpi dopiero po zakończeniu drukowania etykiety drukowanej w danej chwili.
(1) Pozycja głowicy drukującej
(2) Czujnik końca papieru
(3) Dystans końca papieru
(4) Pozostała wielkość nośnika
(5) Pozostała wielkość wydruku

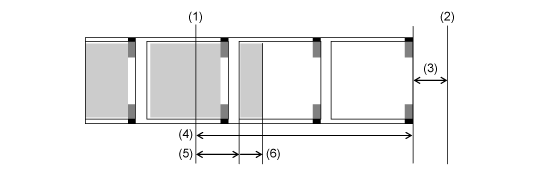

W trybie wydawania i drukowania w przypadku wykrycia błędu końca papieru podczas drukowania podawanych etykiet koniec papieru może wystąpić w miejscu takim, że wydrukowany zostanie jedynie początek etykiety. Aby kontynuować drukowanie po błędzie, należy wysunąć częściowo wydrukowaną etykietę. Ponowne drukowanie rozpoczyna się od wydrukowania przerwanego elementu na następnej etykiecie.
(1) Pozycja głowicy drukującej
(2) Czujnik końca papieru
(3) Dystans końca papieru
(4) Pozostała wielkość nośnika
(5) Pozostała wielkość wydruku
(6) Ilość do podania do położenia zatrzymania dyspensera
