Tryb dyspensera, cofania przed drukowaniem z włączonym czujnikiem nośnika i z wejściem impulsowym

Proces

• Na rysunku przedstawiono położenie odniesienia w przypadku korzystania z czujnika przerwy.

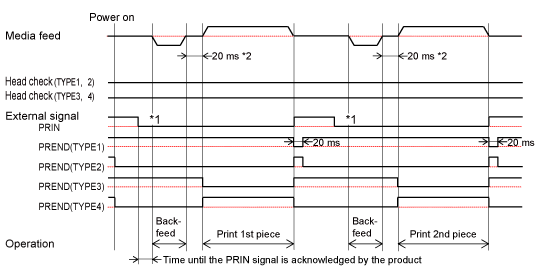

Tabela synchronizacji (bez kontroli głowicy)

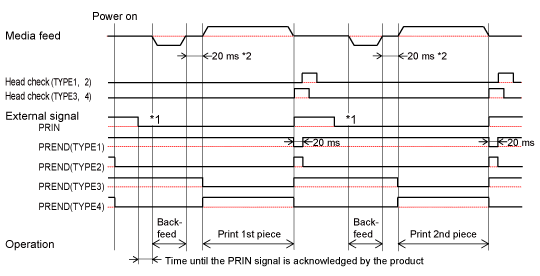

Tabela synchronizacji (z kontrolą głowicy)

*1 Utrzymywane sygnału PRIN (rozpoczęcia drukowania) do momentu wysłania sygnału PREND (końca drukowania).

*2 Jeżeli wybrano pozycję [Uaktywniono] dla [Drukowanie] > [Zaawansow.] > [Operacje drukowania] > [Tryb wydajności], jest to 7,5 ms.

---
