Tryb wydawania i drukowania, cofania po drukowaniu z włączonym czujnikiem nośnika i z wejściem impulsowym

Proces

*1 Jeżeli następne dane zostaną odebrane przed zakończeniem drukowania, następne drukowanie jest wykonywane, a wydawanie zatrzymuje się w położeniu wydawania.

*2 Jeżeli następne dane nie zostaną odebrane w całości przed zakończeniem drukowania, podawany jest pusty nośnik, a wydawanie zatrzymuje się w położeniu wydawania.

• Na rysunku przedstawiono położenie odniesienia w przypadku korzystania z czujnika przerwy.

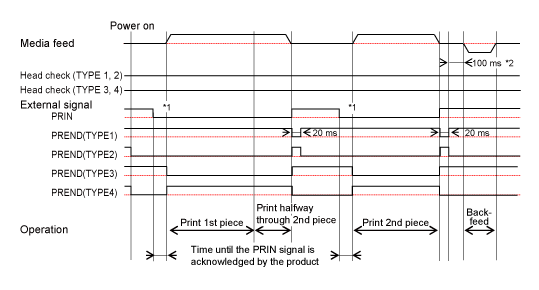

Tabela synchronizacji (bez kontroli głowicy)

• Jeżeli dane drukowania zawierają polecenie RFID, drukowanie zatrzymuje się tymczasowo po wydrukowaniu 1 etykiety. W tym przypadku operacje wysyłania sygnału zewnętrznego są takie same jak przy włączonej kontroli głowicy. • Jeżeli wybrano pozycję [Uaktywniono] w menu [Drukowanie] > [Zaawansow.] > [Tryb ustawienia kalendarza] > [Ponowny druk kalendarza] lub w menu [Interfejs] > [Zewn. I/O] > [IO Drukuj ponownie] > [Rozszerzony ponowny druk], działanie odbywa się w trybie dyspensera.

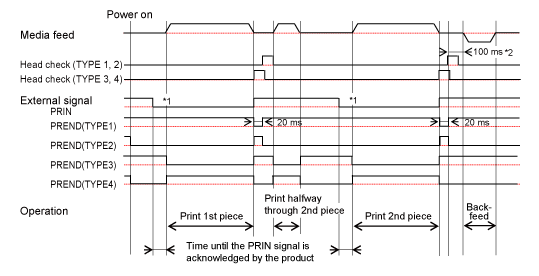

Tabela synchronizacji (z kontrolą głowicy)

• Zaleca się używanie sygnału PREND TYPE3 lub TYPE4 (końca drukowania). • Jeżeli wybrano pozycję [Uaktywniono] w menu [Interfejs] > [Zewn. I/O] > [IO Drukuj ponownie] > [Rozszerzony ponowny druk], działanie odbywa się w trybie dyspensera.

*1 Utrzymywane sygnału PRIN (rozpoczęcia drukowania) do momentu wysłania sygnału PREND (końca drukowania).

*2 Jeżeli wybrano pozycję [Uaktywniono] dla [Drukowanie] > [Zaawansow.] > [Operacje drukowania] > [Tryb wydajności], jest to 7,5 ms.

---
