Tryb dyspensera, cofanie przed drukowaniem, z włączoną funkcją przedłużonego cofania, z włączonym czujnikiem nośnika i z wejściem impulsowym

Działanie to zostaje włączone, kiedy włączone są opcje [Drukowanie] > [Zaawansow.] > [Operacje drukowania] > [Rozszerzona operacja cofania].

Dane drukowania są odbierane i, na etapie, w którym drukowanie jest możliwe, odbywa się cofanie, a produkt czeka na odebranie sygnału rozpoczęcia drukowania (PRIN).

Proces

• Na rysunku przedstawiono położenie odniesienia w przypadku korzystania z czujnika przerwy.

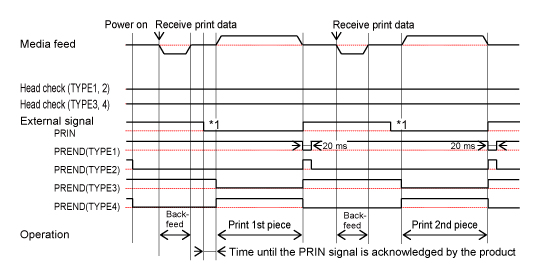

Tabela synchronizacji (bez kontroli głowicy)

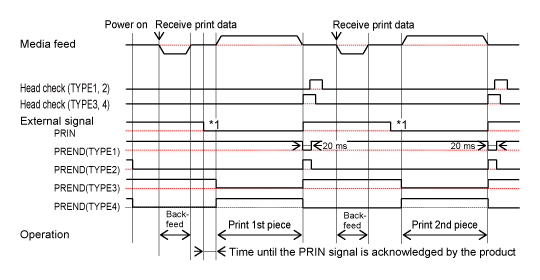

Tabela synchronizacji (z kontrolą głowicy)

*1 Utrzymywane sygnału PRIN (rozpoczęcia drukowania) do momentu wysłania sygnału PREND (końca drukowania).

---
