Wymiana wałka podawania

Film (bez dźwięku) znajduje się tutaj.

•	Standardowy/lewostronny

•	Przeciwny/prawostronny

Jeśli wałek podawania ulegnie zużyciu lub uszkodzeniu, można go z łatwością wymienić.

• Nie włączać ani wyłączać zasilania oraz nie podłączać ani nie odłączać przewodu zasilania, mając mokre dłonie. Grozi to porażeniem prądem. • Nie wymieniać wałka podawania, dopóki przewód zasilania drukarki nie zostanie odłączony od gniazdka elektrycznego.

Wymagane narzędzie • Wkrętak krzyżakowy

　

Procedura jest przedstawiona w następującym filmie.

Standardowy/lewostronny

Przeciwny/prawostronny

1.	Sprawdzić, czy zasilanie produktu jest wyłączone, i odłączyć przewód zasilania od gniazdka elektrycznego.

2.	Otworzyć pokrywę górną.

• Pokrywę górną należy maksymalnie odchylić, aby przypadkiem nie opadła.

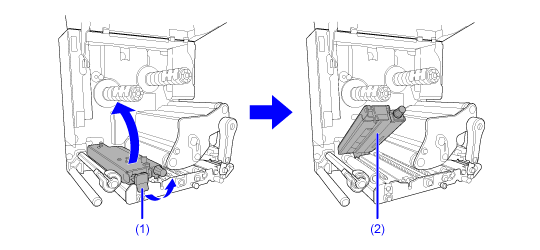

3.	Pociągnąć za zapadkę blokady przesuwu (1), odblokować zespół wałka podawania i czujnika nośnika (2).

Nastąpi rozwarcie zespołu wałka podawania i czujnika nośnika (2).

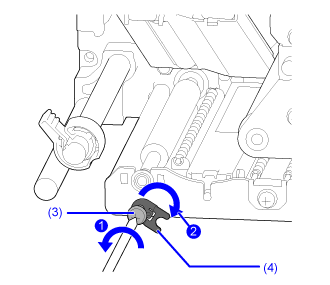

4.	Poluzować śrubę (3) na tyle, aby zwolniony został zacisk łożyska (4) .

Nie wykręcać śruby.

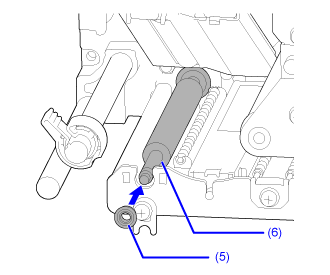

5.	Wyjąć łożysko (5) z obudowy i odłączyć od osi wałka podawania (6).

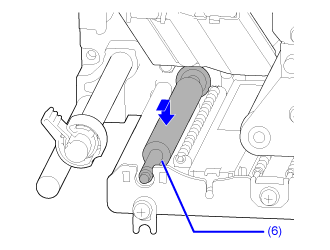

6.	Wyciągnąć wałek (6) z produktu i wymienić go na nowy wałek podawania.

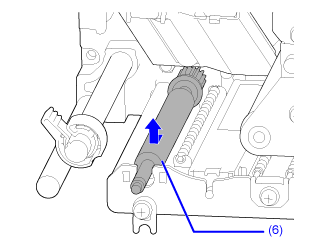

7.	Wsunąć koniec nowego wałka podawania (6) na którym znajduje się koło zębate, do oporu w środkową ramę produktu.

8.	Umieścić łożysko (5) z powrotem w obudowie i na osi wałka podawania (6).

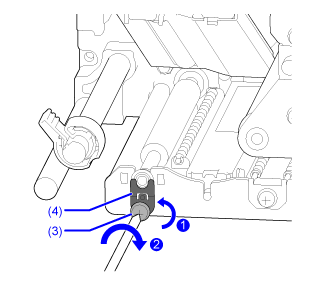

9.	Nasunąć zacisk łożyska (4) na łożysko , obracając go, i przymocować śrubą (3) .

---
