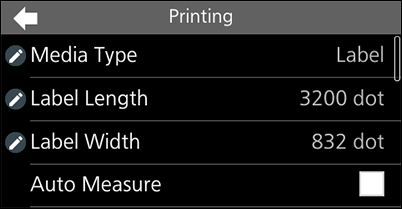

[Afdrukken] Menu

In het menu [Afdrukken] zijn de volgende instellingen beschikbaar:

[Mediatype]

Instellen van het mediatype.

U hebt de keuze uit de volgende opties:

•

[Label]

•	[Polsband]

•	[koDakara]

• De wijzigingen van deze instelling zijn gekoppeld en worden uitgevoerd met de instellingen in het menu [Extra] > [Media opstarten].

[Lengte label]

Instellen van de medialengte.

Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.

Het instelbereik voor de labellengte is als volgt:

Resolutie	Instelbereik
203 dpi (1 dot = 0,125 mm)	1 tot 20000 dots
305 dpi (1 dot = 0,083 mm)	1 tot 18000 dots

• In het menu [Systeem] > [Regionaal] > [Eenheid] kunt u de eenheid veranderen in punten (dots), " (inch) of mm. • Stel de labelgrootte in op een waarde waarin het rugpapier is meegerekend.

[Breedte label]

Instellen van de mediabreedte.

Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.

Het instelbereik voor de labelbreedte is als volgt:

Resolutie	Instelbereik
203 dpi (1 dot = 0,125 mm)	1 tot 832 dots
305 dpi (1 dot = 0,083 mm)	1 tot 1248 dots

• In het menu [Systeem] > [Regionaal] > [Eenheid] kunt u de eenheid veranderen in punten (dots), " (inch) of mm. • Stel de labelgrootte in op een waarde waarin het rugpapier is meegerekend.

[Automatisch meten]

De printer meet automatisch de medialengte.

De gemeten medialengte wordt automatisch opgeslagen onder [Lengte label].

Verschijnt alleen als u [Label] hebt geselecteerd in het menu [Mediatype].

U kunt dit doen als u [Gap] of [I-Mark] selecteert in het menu [Type sensor].

　

Ga als volgt te werk om de labellengte met de functie Automatisch meten in te stellen:

1.	Plaats de media.

2.	Schakel [Automatisch meten] in.

3.	Druk op de toets (Power/Home) om het Startscherm te openen.

4.	Druk op de toets (Power/Home) om het onlinescherm te openen.

Een label wordt doorgevoerd en de labellengte wordt gemeten.

De gemeten labellengte wordt opgeslagen onder [Lengte label].

• Wanneer u [Automatisch meten] inschakelt, wordt deze functie in de volgende gevallen uitgevoerd: ◦ De eerste keer dat de printer na het inschakelen naar de onlinemodus overschakelt ◦ Als de printer na het openen/sluiten van het deksel naar de onlinemodus overschakelt ◦ Als de printer na het wijzigen van de instellingen in het menu [Type sensor] naar de onlinemodus overschakelt • Als u [Protocol] in het menu [Toepassingen] wijzigt in [SZPL], wordt [Automatisch meten] ingeschakeld en automatisch uitgevoerd. • Als het menu [Geavanceerd] > [Afval label voorkomen] is ingeschakeld, schakel dan [Automatisch meten] uit. Als u [Automatisch meten] inschakelt, kan de werking van de functie Afval label voorkomen niet worden gegarandeerd.

[Afdrukmodus]

Selecteren of u wilt afdrukken met een lint of met direct thermische media.

Alleen beschikbaar voor gecombineerde DT(direct thermische)- en TT(thermische transfer)-printermodellen.

U hebt de keuze uit de volgende opties:

Lint gebruiken

Afdrukken met een lint.

Direct thermisch

Afdrukken met direct thermische media.

• De wijzigingen van deze instelling zijn gekoppeld en worden uitgevoerd met de instellingen in het menu [Extra] > [Media opstarten].

[Lint bijna op]

Wanneer [Lint bijna op] is ingeschakeld, verschijnt het waarschuwingspictogram als het lint bijna op is. Het afdrukken wordt niet onderbroken wanneer dit waarschuwingspictogram wordt weergegeven.

Verschijnt alleen als u [Lint gebruiken] hebt geselecteerd in het menu [Afdrukmodus] voor gecombineerde DT(direct thermische)- en TT(thermische transfer)-printermodellen.

• Het waarschuwingspictogram verschijnt in de statusbalk boven in het scherm.

[Snelheid]

Instellen van de afdruksnelheid.

Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.

Het instelbereik voor de afdruksnelheid is als volgt:

Resolutie	Instelbereik
203 dpi (8 dots/mm)	2 tot 8 ips (inch per seconde) (50,8 tot 203,2 mm/s)
305 dpi (12 dots/mm)	2 tot 6 ips (inch per seconde) (50,8 tot 152,4 mm/s)

• De wijzigingen van deze instelling zijn gekoppeld en worden uitgevoerd met de instellingen in het menu [Extra] > [Media opstarten]. • Als u de afdruksnelheid te hoog instelt, kan dat ten koste gaan van de afdrukkwaliteit.

[Type sensor]

Instellen van het sensortype om media te detecteren.

U hebt de keuze uit de volgende opties:

Geen

Uitschakelen van de mediasensor.

Gap

Selecteer deze optie voor media met tussenruimte (Gap). De transmissiesensor gebruiken

I-Mark

Selecteer deze optie voor media met zwarte streepjes (I-Mark). De reflectiesensor gebruiken

• De wijzigingen van deze instelling zijn gekoppeld en worden uitgevoerd met de instellingen in het menu [Extra] > [Media opstarten].

[Automatische modus]

Wanneer [Automatische modus] is ingeschakeld, wordt de afdrukmodus automatisch aangepast volgens de status van de geïnstalleerde optie.

Geïnstalleerde optie	Door Automatische modus ingestelde afdrukmodus
Geen	Afscheurmodus
Snijmechanisme	Snijmodus

[Afdrukmodus]

Handmatig instellen van de afdrukmodus.

Instelbaar als [Automatische modus] is uitgeschakeld.

U hebt de keuze uit de volgende opties:

[Continu]

Continu afdrukken van het opgegeven aantal media. De media blijven altijd in de afdrukpositie.

[Afscheuren]

Na het afdrukken van het opgegeven aantal labels, voert de printer het laatste afgedrukte label door zodat dit helemaal uit de printer komt en kan worden verwijderd. Na het afdrukken de media met de hand afscheuren. De media worden teruggevoerd naar de printkoppositie voor de volgende afdruktaak.

[Cutter]

Afsnijden van elk exemplaar van de media tijdens het afdrukken van het opgegeven aantal media.

[Knippen & afdrukken]

Terwijl de vorige afgedrukte labels op de eindpositie worden afgesneden, kunt u de volgende gegevens afdrukken. Als binnen de voor [Knippen en uitwerpen] opgegeven tijd geen afdrukgegevens worden ontvangen, wordt het label naar de snijpositie doorgevoerd en op de eindpositie afgesneden.

[Gedeeltelijke cutter]

Tijdens het afdrukken van het opgegeven aantal labels wordt slechts een gedeelte van elk label afgesneden.

• De wijzigingen van de afdrukmodus zijn gekoppeld aan [Type sensor] en [Backfeed] en kunnen die wijzigen. Controleer na het wijzigen van de gewenste instellingen of die compatibel zijn met de media die u gebruikt.

• De geïnstalleerde opties bepalen welke afdrukmodus u kunt selecteren. Geïnstalleerde optie Afdrukmodus Geen Continu/afscheuren Snijmechanisme Continue modus / afscheurmodus / snijmodus / snij- en afdrukmodus / gedeeltelijke snijmodus

[Backfeed]

[Backfeed] Alleen van toepassing wanneer de afdrukmodus is ingesteld op een andere dan de continue modus.

U hebt de keuze uit de volgende opties:

Geen

Geen backfeed (media niet terugvoeren).

Na

Na het snijden wordt de voorste rand van de volgende media teruggevoerd naar de printkoppositie.

Voor

Vóór het afdrukken wordt de voorste rand van de volgende media teruggevoerd naar de printkoppositie.

• De afdrukmodus bepaalt welke bedieningswijze u kunt selecteren. Afdrukmodus Terugvoer Geen Vóór Na Continue modus Mogelijk - - Afscheurmodus - Mogelijk - Snijmodus Mogelijk Mogelijk Mogelijk Snij- en afdrukmodus - - Mogelijk Gedeeltelijke snijmodus Mogelijk Mogelijk -

[Knippen en uitwerpen]

In snij- en afdrukmodus of in gedeeltelijke snijmodus met terugvoeren (backfeed) vóór het afdrukken instellen dat u de functie Uitvoeren en snijden wilt uitvoeren en de bijbehorende stand-bytijd wilt instellen.

Met de functie Uitvoeren en snijden worden de volgende gegevens niet afgedrukt en wordt de afdruktaak gestopt na het snijden van de laatst afgedrukte media.

Verschijnt alleen als u [Knippen & afdrukken] hebt geselecteerd in het menu [Afdrukmodus] of als u eerst [Gedeeltelijke cutter] en daarna [Voor] hebt geselecteerd in [Backfeed].

Instelbereik: 0 tot 5 (sec.). Indien ingesteld op 0, wordt de functie Uitvoeren en snijden niet uitgevoerd.

[Bereik helderheid]

Weergeven van het helderheidsbereik van de afdruk.

Het helderheidsbereik bepaalt hoe donker de afdruk is. Bereikswaarden: A tot F. De printer is ingesteld op A.

[Helderheid]

Instellen van een van de 10 niveaus voor de afdrukdonkerheid.

Instelbereik: 1 tot 10. 1 is het lichtst en 10 is het donkerst.

• De wijzigingen van deze instelling zijn gekoppeld en worden uitgevoerd met de instellingen in het menu [Extra] > [Media opstarten]. • U kunt de afdrukdonkerheid nog fijner instellen via [Afdrukken] > [Geavanceerd] > [Aanpassingen] > [Helderheid instellen].

[Beeldvorming]

Instellen van de afdrukreferentiepositie in verticale en horizontale richting.

Beschikbare instelopties:

Verticaal

Verschuiven van de afdrukpositie in verticale richting.

Stel een negatieve verschuivingswaarde "-" in om de afdrukreferentiepositie in de doorvoerrichting te verplaatsen, en een positieve waarde "+" om de afdrukreferentiepositie tegen de doorvoerrichting in te verplaatsen.

(1) Doorvoerrichting

Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.

Instelbereik:

Resolutie	Instelbereik
203 dpi (1 dot = 0,125 mm)	-19999 tot +19999 dots
305 dpi (1 dot = 0,083 mm)	-17999 tot +17999 dots

Horizontaal

Verschuiven van de afdrukpositie in horizontale richting.

Stel een negatieve verschuivingswaarde "-" in om de afdrukreferentiepositie (gezien vanaf de voorkant van de printer) naar rechts te verplaatsen, en een positieve waarde "+" om de afdrukreferentiepositie naar links te verplaatsen.

(1) Doorvoerrichting

Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.

Instelbereik:

Resolutie	Instelbereik
203 dpi (1 dot = 0,125 mm)	-831 tot +831 dots
305 dpi (1 dot = 0,083 mm)	-1247 tot +1247 dots

• In het menu [Systeem] > [Regionaal] > [Eenheid] kunt u de eenheid veranderen in punten (dots), " (inch) of mm.

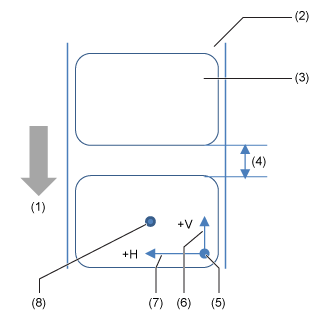

Verschuiven van de afdrukreferentiepositie en het basisreferentiepunt

(1) Doorvoerrichting

(2) Rugpapier

(3) Label

(4) Tussenruimte labels

(5) Afdrukreferentiepositie (vóór verschuiving)

(6) Verticaal verschuiven van basisreferentiepunt

(7) Horizontaal verschuiven van basisreferentiepunt

(8) Basisreferentiepunt na verschuiving

[Geavanceerd]

Nauwkeurig instellen van het sensorgebruik en de mediadoorvoer.

Beschikbare instelopties:

[Kalibreren]

Aanpassen van het mediasensorniveau.

Als de mediadetectie niet goed functioneert, kunt u het mediasensorniveau aanpassen.

Beschikbare instelopties:

[Automatische kalibratie]

Automatisch kalibreren van de geselecteerde mediasensor.

U hebt de keuze uit de volgende opties:

Tussenruimte + I-Mark

Automatisch aanpassen van de tussenruimte- en zwarte-streepjessensor.

Gap

Aanpassen van de tussenruimtesensor.

I-Mark

Aanpassen van de zwarte-streepjessensor.

Bovenkant label

Aanpassen van de bovenste labelsensor.

• Voor media zonder rugpapier, zoals polsbandjes en moeder-kindpolsbanden, kunt u [Bovenkant label] niet aanpassen.

Ga als volgt te werk om de mediasensor automatisch te kalibreren:

1.	Open het printerdeksel.

2.	Plaats de media.

◦	Aanpassen van [Tussenruimte + I-Mark]/[Gap]/[I-Mark]

Verwijder het label van het rugpapier en plaats het rugpapier zodat de zwarte streepjes niet boven de zwarte-streepjessensor komen.

Voor media zonder rugpapier, zoals polsbandjes en krantenpapier, plaatst u de media op de gebruikelijke wijze.

◦	Werkwijze voor het aanpassen [Bovenkant label]

Verwijder het label van het rugpapier en plaats het rugpapier zodat de zwarte streepjes niet boven de bovenste labelsensor komen.

3.	Sluit het printerdeksel.

4.	Tik in de lijst op het sensortype dat u wilt aanpassen.

5.	Tik op wanneer het bevestigingsscherm wordt weergegeven.

Als een bericht verschijnt dat de aanpassing is mislukt, plaatst u de media op de juiste manier en probeert u het nogmaals.

6.

Tik op .

7.	Plaats de media opnieuw.

8.	Controleer de resultaten van de aangepaste mediasensor.

◦	Na het aanpassen van [Tussenruimte + I-Mark]/[Gap]/[I-Mark]

Open het offlinescherm en tik op [DOORVOER]. Controleer vervolgens of de media juist worden doorgevoerd.

◦	Na het aanpassen [Bovenkant label]

Open het onlinescherm. Controleer of de functie Afval label voorkomen de media juist heeft aangepast rekening houdend met de afdrukstartpositie.

• Als de media niet juist worden doorgevoerd na het uitvoeren van [Automatische kalibratie], neem dan contact op met uw SATO-verdeler of met de technische support-afdeling van SATO.

[Niveaus Tussenruimte]

Handmatig instellen van het tussenruimtesensorniveau.

Ga als volgt te werk om dit in te stellen:

Stel eerst het lage niveau (voltage) voor de tussenruimtesensor in.

1.	Maak het label los van het rugpapier.

2.	Voer het rugpapier door boven de zwarte-streepjessensor. Lijn de media zodanig uit dat de zwarte-streepjessensor de zwarte streepjes niet detecteert.

3.	Sluit het printerdeksel. Voor een correct resultaat moet u het sensorninveau aanpassen na het sluiten van het printerdeksel.

4.	Tik op [Niveaus Tussenruimte] in het menu [Kalibreren].

5.	Wijzig de waarde [Emit] tot [Sensor] kleiner is dan 0,5 (V). Stel de waarde [Emit] zo laag mogelijk in.

6.	Als de waarde [Sensor] niet lager wordt dan 0,5 nadat u de waarde [Emit] hebt gewijzigd, moet u de waarde [Receive] wijzigen.

7.	Noteer de waarde [Sensor] tijdens de bovenstaande procedure. Dit is de waarde van het lage niveau voor de tussenruimtesensor.

　

Controleer daarna als volgt het hoge niveau (voltage) voor de tussenruimtesensor:

1.	Voer de media (bevestigd op het rugpapier) door boven de zwarte-streepjessensor. Lijn de media zodanig uit dat de zwarte-streepjessensor de zwarte streepjes niet detecteert.

2.	Sluit het printerdeksel.

3.	Controleer de waarde [Sensor].

Ligt de waarde 1,0 (V) hoger dan de genoteerde waarde van het lage niveau, dan is dit de waarde van het hoge niveau voor de tussenruimtesensor.

Als het verschil tussen het hoge en lage niveau minder dan 1,0 bedraagt, past u de waarden [Emit] en [Receive] aan zodat het verschil groter wordt dan 1,0. In dit geval kunt u ook het lage niveau (voltage) voor de tussenruimtesensor opnieuw instellen.

4.	Als zowel het hoge als het lage niveau voldoet aan de standaardwaarde, tikt u op om de waarde te bevestigen.

Hier volgen de standaardwaarden van het hoge en lage niveau voor de tussenruimtesensor:

◦	Laag (met alleen rugpapier) < 0,5 (V)

◦	Hoog (media bevestigd op rugpapier) – Laag ≥ 1,0 (V)

• De wijzigingen van deze instelling zijn gekoppeld en worden uitgevoerd met de instellingen in het menu [Extra] > [Media opstarten].

[Tussenruimte Slice Level]

Instellen van het drempelniveau van de tussenruimtesensor.

Ga als volgt te werk om dit in te stellen:

1.	Gebruik de volgende formule om het drempelniveau te berekenen:

(hoog niveau – laag niveau) x 0,3 + laag niveau = drempelniveau

2.	Tik op [Tussenruimte Slice Level] in het menu [Kalibreren].

3.	Wijzig de waarde voor het drempelniveau. Stel het drempelniveau in op het in stap 1 berekende niveau.

4.	Tik op om de waarde te bevestigen.

• Als u hier de waarde 0,0 (V) invoert, wordt het drempelniveau automatisch door de printer ingesteld. • De wijzigingen van deze instelling zijn gekoppeld en worden uitgevoerd met de instellingen in het menu [Extra] > [Media opstarten].

[Niveaus I-Mark]

Handmatig instellen van het streepjessensorniveau.

Ga als volgt te werk om dit in te stellen:

Stel eerst het lage niveau (voltage) voor de zwarte-streepjessensor in.

1.	Voer de media (bevestigd op het rugpapier) door boven de zwarte-streepjessensor. Lijn de media zodanig uit dat de zwarte-streepjessensor de zwarte streepjes niet detecteert.

2.	Sluit het printerdeksel. Voor een correct resultaat moet u het sensorninveau aanpassen na het sluiten van het printerdeksel.

3.	Tik op [Niveaus I-Mark] in het menu [Kalibreren].

4.	Wijzig de waarde [Emit] tot [Sensor] kleiner is dan 0,5 (V). Stel de waarde [Emit] zo laag mogelijk in.

5.	Als de waarde [Sensor] niet lager wordt dan 0,5 nadat u de waarde [Emit] hebt gewijzigd, moet u de waarde [Receive] wijzigen.

6.	Noteer de waarde [Sensor] tijdens de bovenstaande procedure. Dit is de waarde van het lage niveau voor de zwarte-streepjessensor.

Controleer daarna als volgt het hoge niveau (voltage) voor de zwarte-streepjessensor:

1.	Voer de media boven de zwarte-streepjessensor door zodat die de zwarte streepjes kan detecteren.

2.	Sluit het printerdeksel.

3.	Controleer de waarde [Sensor].

Ligt de waarde 1,0 (V) hoger dan de genoteerde waarde van het lage niveau, dan is dit de waarde van het hoge niveau voor de zwarte-streepjessensor.

Als het verschil tussen het hoge en lage niveau minder dan 1,0 bedraagt, past u de waarden [Emit] en [Receive] aan zodat het verschil groter wordt dan 1,0. In dit geval kunt u ook het lage niveau (voltage) voor de zwarte-streepjessensor opnieuw instellen.

4.	Als zowel het hoge als het lage niveau voldoet aan de standaardwaarde, tikt u op om de waarde te bevestigen.

Hier volgen de standaardwaarden van het hoge en lage niveau voor de zwarte-streepjessensor:

◦	Laag (zonder zwarte streepjes) < 0,5 (V)

◦	Hoog (met zwarte streepjes) - laag ≥ 1,0 (V)

• De wijzigingen van deze instelling zijn gekoppeld en worden uitgevoerd met de instellingen in het menu [Extra] > [Media opstarten].

[I-Mark Slice Level]

Instellen van het drempelniveau van de zwarte-streepjessensor.

Ga als volgt te werk om dit in te stellen:

1.	Gebruik de volgende formule om het drempelniveau te berekenen:

(hoog niveau – laag niveau) x 0,7 + laag niveau = drempelniveau

2.	Tik op [I-Mark Slice Level] in het menu [Kalibreren].

3.	Wijzig de waarde voor het drempelniveau. Stel Slice Level in op het in stap 1 berekende niveau.

4.	Tik op om de waarde te bevestigen.

• Als u hier de waarde 0,0 (V) invoert, wordt het drempelniveau automatisch door de printer ingesteld. • De wijzigingen van deze instelling zijn gekoppeld en worden uitgevoerd met de instellingen in het menu [Extra] > [Media opstarten].

[Controle kop]

Automatisch controleren of een onderdeel van de printkop defect is.

U hebt de keuze uit de volgende opties:

Uit

De printkopcontrole uitschakelen.

Alles

Het volledige afdrukgebied controleren.

Barcode

Alleen het afdrukgebied voor barcodes controleren. De printkopcontrole is niet van toepassing voor barcodes die als grafische gegevens worden afgedrukt.

• Met de printkopcontrolefunctie kunt u nagaan of een onderdeel van de printkop defect is. Deze functie garandeert echter niet dat de barcode leesbaar is. Daarvoor moet u een test met een gewone barcodelezer uitvoeren. Tijdens het afdrukken kunnen witruimten en tijdelijke verschillen ontstaan in de detectie van de printkopfout door de functie Printkopcontrole. Controleer de na de printkopfout afgedrukte barcode van het uitgevoerde label door die te scannen met een barcodelezer.

[Modus controle kop]

Instellen van de methode om de printkop te controleren.

Verschijnt alleen als u [Alles] of [Barcode] hebt geselecteerd in het menu [Controle kop].

U hebt de keuze uit de volgende opties:

Steeds

De printkop controleren voor elk object.

Na batch

De printkop controleren vóór het starten en na het beëindigen van het afdrukken. Als er wordt teruggevoerd, wordt de printkop gecontroleerd vóór het starten en na het stoppen van het afdrukken alsook tijdens het terugvoeren.

Elke pagina

De printkop controleren telkens wanneer het opgegeven aantal media is bereikt.

[Elke pagina]

De printkop controleren telkens wanneer het opgegeven aantal media is bereikt.

Verschijnt alleen als u [Elke pagina] hebt geselecteerd in het menu [Modus controle kop].

Instelbereik: 1 tot 999999.

[Mediaformaat controleren]

In- of uitschakelen van de mediaformaatcontrole.

Verschijnt alleen als u [Gap] of [I-Mark] hebt geselecteerd in het menu [Type sensor].

Wanneer u deze functie inschakelt, wordt het bericht Mediafout weergegeven als een van de volgende gevallen van toepassing is:

•	De media zijn minstens 3 mm langer dan de lengte die u voor het mediaformaat hebt ingesteld met de mediaformaatopdracht <A1>.

•	De huidige media zijn minstens 3 mm langer dan de lengte aan media die voor het eerst is doorgevoerd na het inschakelen van deze functie.

• Als u deze functie gebruikt op media met 3 mm of meer tussenruimte, is de functie Afval label voorkomen niet bruikbaar.

[Aanpassingen]

Corrigeren van de offsetpositie, de afdrukpositie, de helderheid van de afdruk en de positie van de bovenste labelsensor.

Beschikbare instelopties:

[Offset]

Corrigeren van de verschuivingspositie (offset).

Hiermee kunt u de hoeveelheid teruggevoerde media (backfeed) en de mediastoppositie in afscheur- en snijmodus aanpassen.

Stel een positieve waarde '+' in om de verschuivingspositie (offset) tegen de doorvoerrichting in te verplaatsen, en een negatieve waarde '-' om die in de doorvoerrichting te verplaatsen.

Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.

Instelbereik:

Resolutie	Instelbereik
203 dpi (1 dot = 0,125 mm)	-30 tot +30 dots
305 dpi (1 dot = 0,083 mm)	-45 tot +45 dots

• In het menu [Systeem] > [Regionaal] > [Eenheid] kunt u de eenheid veranderen in punten (dots), " (inch) of mm. • De wijzigingen van deze instelling zijn gekoppeld en worden uitgevoerd met elke instelling van de testafdruk in het menu [Extra] > [Testafdruk].

[Pitch]

Door de afdrukpositie aan te passen, kunt u de verticale afdrukpositie bijregelen op basis van de afdrukstartpositie.

Stel een positieve waarde '+' in om de afdrukpositie tegen de doorvoerrichting in te verplaatsen, en een negatieve waarde '-' om de afdrukpositie in de doorvoerrichting te verplaatsen.

(1) Doorvoerrichting

Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.

Instelbereik:

Resolutie	Instelbereik
203 dpi (1 dot = 0,125 mm)	-30 tot +30 dots
305 dpi (1 dot = 0,083 mm)	-45 tot +45 dots

• In het menu [Systeem] > [Regionaal] > [Eenheid] kunt u de eenheid veranderen in punten (dots), " (inch) of mm. • De wijzigingen van deze instelling zijn gekoppeld en worden uitgevoerd met elke instelling van de testafdruk in het menu [Extra] > [Testafdruk].

[Helderheid instellen]

Fijnregelen van de afdrukdonkerheid.

Instelbereik: 0 tot 99.

0 is het lichtst en 99 is het donkerst.

• De wijzigingen van deze instelling zijn gekoppeld en worden uitgevoerd met elke instelling van de testafdruk in het menu [Extra] > [Testafdruk].

[Bovenste labelsensor]

Instellen van de positie van de bovenste labelsensor.

Stel een positieve waarde "+" in om de bovenste labelsensor tegen de doorvoerrichting in te verplaatsen, en een negatieve waarde "-" om die in de doorvoerrichting te verplaatsen.

Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.

Instelbereik:

Resolutie	Instelbereik
203 dpi (1 dot = 0,125 mm)	-30 tot +30 dots
305 dpi (1 dot = 0,083 mm)	-45 tot +45 dots

• In het menu [Systeem] > [Regionaal] > [Eenheid] kunt u de eenheid veranderen in punten (dots), " (inch) of mm.

[Online starten]

Instellen dat de printer in de onlinemodus wordt ingeschakeld.

• Deze instelling is gekoppeld aan [Starten binnen] in het menu [Standalone]. Wanneer u [Online starten] inschakelt, wordt [Toepassing] ingeschakeld in [Starten binnen]. Wanneer u [Online starten] uitschakelt, wordt [Startscherm] ingeschakeld in [Starten binnen].

[doorvoer na fout]

Instellen dat media automatisch worden doorgevoerd na het herstellen van een fout en bij het overschakelen naar de onlinemodus.

Instelbaar als [Afval label voorkomen] is uitgeschakeld.

Media doorvoeren wanneer de printer na het herstellen van een fout naar de onlinemodus overschakelt.

Media niet doorvoeren wanneer de printer na het herstellen van een fout naar de onlinemodus overschakelt.

Als [Doorvoer bij aanzetten] echter is ingeschakeld, worden de media doorgevoerd wanneer de printer bij het inschakelen naar de onlinemodus overschakelt.

Als [Automatisch meten] is ingeschakeld, worden de media ook doorgevoerd wanneer de printer na het inschakelen voor het eerst naar de onlinemodus overschakelt.

[Doorvoer bij aanzetten]

Instellen dat de media automatisch worden doorgevoerd bij het inschakelen van de printer.

Instelbaar als [Afval label voorkomen] is uitgeschakeld.

De media worden ook doorgevoerd wanneer de printer na het inschakelen voor het eerst naar de onlinemodus overschakelt.

De media worden niet doorgevoerd bij het inschakelen van de printer.

Als [Automatisch meten] echter is ingeschakeld, worden de media doorgevoerd wanneer de printer na het inschakelen voor het eerst naar de onlinemodus overschakelt.

[Afval label voorkomen]

Instellen van de functie Afval label voorkomen.

Beschikbare instelopties:

[Inschakelen]

In- of uitschakelen van de functie Afval label voorkomen.

Instelbaar als [doorvoer na fout] en [Doorvoer bij aanzetten] zijn uitgeschakeld.

• Om deze functie in te schakelen, moet u in het menu [Instellingen] gebruikmaken van [Extra] > [Media opstarten] of [Registratie mediaprofielen] om de functie Afval label voorkomen groepsgewijs in te stellen. • De wijzigingen van deze instelling zijn gekoppeld en worden uitgevoerd met de instellingen in het menu [Extra] > [Media opstarten]. • Bij gebruik van krantenpapier kunt u de functie Afval label voorkomen niet gebruiken. • Bij gebruik van media waarvan labels niet bij de voorste rand liggen, zoals media waarvan zwarte streepjes niet bij de voorste rand van het label liggen, kunt u de functie Afval label voorkomen niet gebruiken. Polsbandjes en moeder-kindpolsbanden zijn wel bruikbaar. (1) Mediadoorvoerrichting (2) Voorste rand van de media (3) Positie gedetecteerd door bovenste labelsensor (bovenste labelpositie) • Schakel [Automatisch meten] uit. Als u [Automatisch meten] inschakelt, kan de werking van de functie Afval label voorkomen niet worden gegarandeerd. • Bij gebruik van media met voorbedrukte achterzijde op minder dan 2 mm van de voorste rand van de media, en in het midden van de horizontale richting van het label (doorgangspositie van de bovenste labelsensor) kunt u de functie Afval label voorkomen niet gebruiken. Media met zwarte streepjes zijn wel bruikbaar. (1) Mediadoorvoerrichting (2) Voorste rand van de media (3) Doorgangspositie van de bovenste labelsensor (4) Voorbeeld van voorbedrukte achterzijde

[Geregistreerde labellengte]

Om de functie Afval label voorkomen juist uit te voeren, moet u de lengte van de gebruikte media registreren. Als u dat niet doet, kan het zijn dat het tweede label en de volgende labels blanco worden doorgevoerd.

Indien ingesteld op 0 (Auto), wordt de labellengte automatisch gemeten terwijl het eerste label wordt afgedrukt.

Verschijnt wanneer er aan de volgende voorwaarden is voldaan.

•	[Afval label voorkomen] > [Inschakelen] is ingeschakeld.

•	In het menu [Afdrukken] > [Mediatype] is [Label] geselecteerd.

•	In het menu [Afdrukken] > [Type sensor] is [Gap] of [I-Mark] geselecteerd.

Stel voor de labellengte een waarde inclusief rugpapier in.

Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.

Instelbereik:

Resolutie	Instelbereik
203 dpi (1 dot = 0,125 mm)	0 tot 20000 dots
305 dpi (1 dot = 0,083 mm)	0 tot 18000 dots

• Registreer de labellengte en stel dit niet in op 0 (Auto) in de volgende gevallen: ◦ Bij gebruik van media met zwarte streepjes op de voorste rand van het label, terwijl de zwarte streepjes en de voorbedrukte achterzijde in het midden liggen van de horizontale richting van het label ◦ Bij gebruik van media met perforatielijnen in het midden van de horizontale richting van het label ◦ Bij gebruik van media met ponsgaten in het midden van de horizontale richting van het label ◦ Bij continu afdrukken op twee of meer labels • In het menu [Systeem] > [Regionaal] > [Eenheid] kunt u de eenheid veranderen in punten (dots), " (inch) of mm. • Als u overschakelt op labels met een verschillende lengte, stelt u de labellengte opnieuw in via [Geregistreerde labellengte] of stelt u die in op 0 (Auto). Als [Geregistreerde labellengte] verschilt van de werkelijke medialengte, kunnen bij het afdrukken uitlijningsfouten ontstaan. • De wijzigingen van deze instelling zijn gekoppeld en worden uitgevoerd met de instellingen in het menu [Extra] > [Media opstarten].

[Toevoer afwerker]

Instellen hoeveel media worden doorgevoerd voor afscheuren, snijden en stoppen.

Instellen hoeveel media worden doorgevoerd op basis van de printkoppositie 0.

De effectief doorgevoerde hoeveelheid media is gelijk aan [Offset] + [Toevoer afwerker].

Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.

Instelbereik:

Resolutie	Instelbereik
203 dpi (1 dot = 0,125 mm)	0 tot 2040 dots
305 dpi (1 dot = 0,083 mm)	0 tot 3060 dots

• In het menu [Systeem] > [Regionaal] > [Eenheid] kunt u de eenheid veranderen in punten (dots), " (inch) of mm. • Wanneer u wijzigingen hebt aangebracht, verschijnt in het Startscherm een bericht dat u de printer opnieuw moet opstarten. Start in dit geval de printer opnieuw op om de instellingen toe te passen.

[Einde papier sensor]

Selecteren van de sensor voor het detecteren van het papiereinde.

U hebt de keuze uit de volgende opties:

I-markering gebruiken

De zwarte-streepjessensor (reflectietype) gebruiken om het papiereinde te detecteren.

Tussenruimte gebruiken

De tussenruimtesensor (transmissietype) gebruiken om het papiereinde te detecteren.

[Prioriteit geven]

Instellen wat prioriteit heeft: de op de printer uitgevoerde instellingen of de via opdrachten opgegeven instellingen.

U hebt de keuze uit de volgende opties:

Commando's

Prioriteit geven aan de aansturingsopdrachten.

Instellingen

Prioriteit geven aan de printerinstellingen.

[Opnieuw afdrukken]

In- of uitschakelen van de functie Reprint (Opnieuw afdrukken).

Als [Opnieuw afdrukken] is ingeschakeld, kunt u de vorige gegevens opnieuw afdrukken door in het onlinescherm te tikken op [OPNIEUW AFDRUKKEN].

• Wanneer u de printer uitschakelt, gaan de vorige gegevens verloren.

[Eindpositie afdrukken]

Instellen van de mediastoppositie of snijpositie als [Type sensor] is ingesteld op [Geen]. Hiermee stelt u ook de hoeveelheid witruimte vanaf de mediastoppositie in.

Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.

Instelbereik:

Resolutie	Instelbereik
203 dpi (1 dot = 0,125 mm)	0 tot 20000 dots
305 dpi (1 dot = 0,083 mm)	0 tot 18000 dots

• In het menu [Systeem] > [Regionaal] > [Eenheid] kunt u de eenheid veranderen in punten (dots), " (inch) of mm.

---

Gerelateerde onderwerpen

Bedieningswijzen in de instelmodus

Plaatsen van media

Invoeren van instelwaarden

Groepsgewijs configureren van afdrukinstellingen met de functie Media opstarten (alleen bij gebruik van één mediatype)

Registreren van afdrukinstellingen in mediaprofielen (bij gebruik van meerdere mediatypen)

[Eenheid]

[Media opstarten]

[Testafdruk]
