Bedingungen, die das Papierende auslösen

Die Bedingungen, wann die Papierendemeldung ausgelöst wird, hängt von den Medienspezifikationen und vom Betrieb des Druckers ab.

Die Spezifikationen für das Druckmaterial werden im Einstellungsmodus im Menü [System] > [Kompatibel] > [SBPL] > [Medienspezifikation] ausgewählt oder durch einen Befehl festgelegt.

Für [Klebeetikett] (Etikettenrolle)

Bedingungen, die eine Erkennung vom Papierende im Zufuhrbetrieb auslösen

Ein Papierendefehler tritt auf, wenn während der Papierzuführung vom Papierendesensor erkannt wird, dass kein Papier mehr vorhanden ist. Die Erkennung erfolgt bis 15 mm nach Papierende bei Endloszuführung.

(1) Position Druckkopf

(2) Papierendesensor: I-Mark-Sensor/Lückensensor

Wählen Sie [Erweitert] > [Papier aufgebraucht] im Menü [Drucken] aus oder legen Sie es per Befehl fest.

(3) Zufuhrrichtung

　

Bedingungen, die eine Erkennung vom Papierende im Druckbetrieb auslösen

1.	Der Papierendesensor erkennt ein Papierende an der Position, wenn 15 mm zugeführt wurden.

2.	Wenn die verbleibende Druckmenge weniger als der Abstand zwischen der Druckkopfposition und dem Papierendsensor (20 mm) beträgt, tritt ein Papierendefehler nach Abschluss 1 Ausgabe auf.

Wenn die verbleibende Druckmenge mehr als der Abstand zwischen der Druckkopfposition und dem Papierendsensor (20 mm) beträgt, tritt ein Papierendefehler direkt nach der Erkennung des Papierendes auf und der Drucker druckt nach der Behebung des Papierendefehlers erneut.

(1) Position Druckkopf

(2) Papierendesensor: I-Mark-Sensor/Lückensensor

Wählen Sie [Erweitert] > [Papier aufgebraucht] im Menü [Drucken] aus oder legen Sie es per Befehl fest.

(3) Zufuhrrichtung

Wenn ein Papierendefehler während des Druckens erkannt wird, hängt die Vorgehensweise von der verbleibenden Druck- und Etikettenpapiermenge zum Zeitpunkt der Fehlererkennung ab.

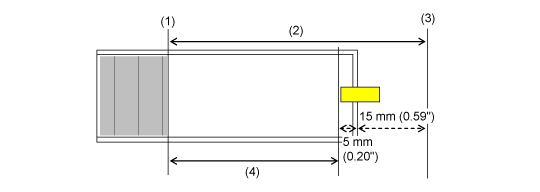

Die verbleibende Menge an Etikettenpapier können Sie so berechnen: Es wird bis 5 mm vor Druckmaterialende gedruckt.

Verbleibende Menge an Etikettenpapier = Abstand zwischen Druckkopfposition und Papierendesensor (5 mm + 15 mm).

(1) Position Druckkopf

(2) Abstand zwischen der Druckkopfposition und dem Papierendesensor

(3) Papierendesensor

(4) Verbleibende Menge an Etikettenpapier

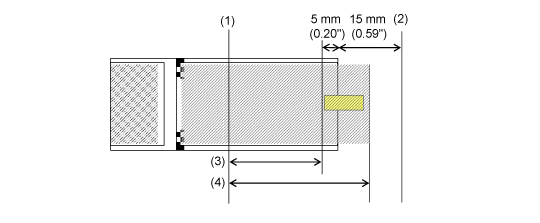

•	Wenn die verbleibende Druckmenge mehr als das verbleibende Etikettenpapier beträgt

Wenn die verbleibende Druckmenge bei Erkennung eines Papierendefehlers mehr als das verbleibende Etikettenpapier beträgt, kann der Drucker den Druckauftrag nicht fertigstellen. Der Druckvorgang wird umgehend abgebrochen und ein Papierendefehler angezeigt.

(1) Position Druckkopf

(2) Papierendesensor

(3) Verbleibende Menge an Etikettenpapier

(4) Verbleibende Druckmenge

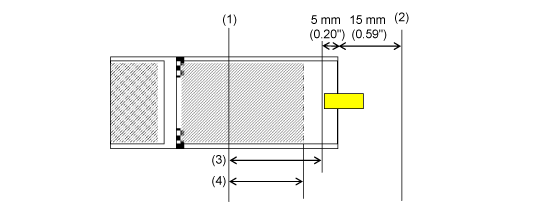

•	Wenn die verbleibende Druckmenge weniger als das verbleibende Etikettenpapier beträgt

Wenn die verbleibende Druckmenge weniger als das verbleibende Etikettenpapier beträgt, stellt der Drucker den Druckauftrag fertig und ein Papierendefehler wird angezeigt.

(1) Position Druckkopf

(2) Papierendesensor

(3) Verbleibende Menge an Etikettenpapier

(4) Verbleibende Druckmenge

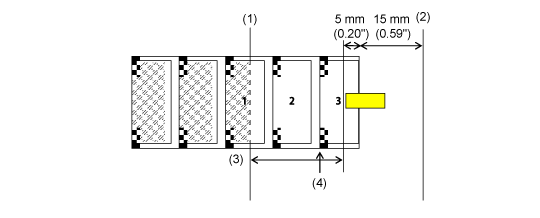

Wenn sich bei Erkennung eines Papierendefehlers mehrere Etiketten zwischen dem Druckkopf und dem Papierendesensor befinden, tritt der Papierendefehler nach Zufuhr des verbleibenden Etikettenpapiers auf.

Ein Papierendefehler tritt auch auf, wenn die Position der letzten erkannten Vorderkante die Druckkopfposition erreicht, während das restliche Etikettenpapier zugeführt wird.

Ein Papierendefehler tritt beim Drucken auf und hängt von der Länge der Etiketten ab. Erst nach Löschen des Fehlers wird erneut gedruckt.

(1) Position Druckkopf

(2) Papierendesensor

(3) Verbleibende Menge an Etikettenpapier

(4) Position der letzten erkannten Vorderkante wird gespeichert

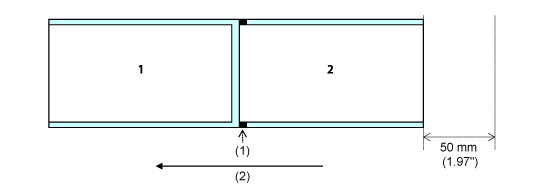

Für [nicht klebender Tag] (Endlosetiketten)

•	Ein Papierendefehler tritt auf, wenn Etiketten 50 mm zugeführt werden, nachdem 2 gedruckt wurde.

•

Wenn ein Fehler beim Drucken auftritt, wird 2 nach dem Löschen des Fehlers erneut gedruckt. Wenn der Druckvorgang bei Auftreten des Fehlers bereits beendet war, wird 2 nicht erneut gedruckt. (Ein erneuter Druck erfolgt ebenfalls nicht, wenn der Druckvorgang beim Zuführen der 50 mm abgeschlossen wurde).

•	Im Cuttermodus erfolgt kein Schnitt, wenn ein Papierendefehler auftritt.

•	Dies kann im Spendermodus nicht verwendet werden.

(1) I-Mark

(2) Zufuhrrichtung

---
