Warunki wyzwalania końca papieru

Warunki wystąpienia końca papieru zależą od właściwości nośnika i fazy pracy produktu.

Właściwości nośnika wybierane są w menu [System] > [Kompatybilne] > [SBPL] > [Specyfikacja mediów] w trybie Ustawienia lub wskazywane w poleceniu.

W przypadku [Etykieta samoprzylepna] (rolka nośnika)

Warunki wystąpienia końca papieru podczas podawania

Błąd końca papieru występuje w trakcie podawania papieru, gdy czujnik końca papieru wykryje brak papieru i nie wykryje papieru jeszcze przez 15 mm ciągłego podawania.

(1) Pozycja głowicy drukującej

(2) Czujnik końca papieru: czujnik I-mark/czujnik przerw

Wybrać w ustawieniu [Zaawansow.] > [Koniec papieru] w menu [Drukowanie] lub wskazać w poleceniu.

(3) Kierunek przesuwu

　

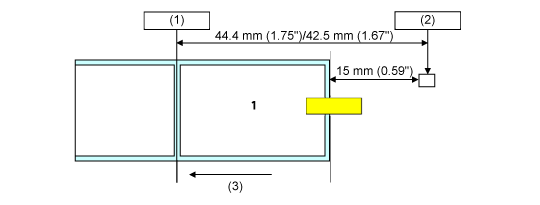

Warunki wystąpienia końca papieru podczas drukowania

1.	Czujnik końca papieru wykrywa brak papieru w pozycji, w której podane zostało 15 mm.

2.	Jeśli pozostała wielkość wydruku jest mniejsza niż odległość między pozycją głowicy drukującej a czujnikiem końca papieru - 20 mm, po wykonaniu wydruku 1 występuje błąd końca papieru.

Jeśli pozostała wielkość wydruku jest większa niż odległość między pozycją głowicy drukującej a czujnikiem końca papieru - 20 mm, błąd końca papieru występuje bezpośrednio po wykryciu końca papieru, a produkt wykona wydruk ponownie po usunięciu błędu końca papieru.

(1) Pozycja głowicy drukującej

(2) Czujnik końca papieru: czujnik I-mark/czujnik przerw

Wybrać w ustawieniu [Zaawansow.] > [Koniec papieru] w menu [Drukowanie] lub wskazać w poleceniu.

(3) Kierunek przesuwu

Jeśli błąd końca papieru wykryty zostanie w trakcie drukowania, reakcja zależy od pozostałej wielkości wydruku i nośnika w momencie wykrycia błędu.

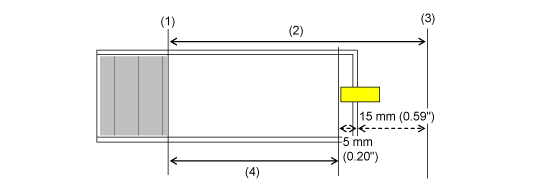

Pozostała wielkość nośnika obliczana jest w następujący sposób: Drukowanie wykonywane jest tak, aby osiągnąć 5 mm przed końcem nośnika.

Pozostała wielkość nośnika = odległość między pozycją głowicy drukującej a czujnikiem końca papieru - (5 mm + 15 mm)

(1) Pozycja głowicy drukującej

(2) Odległość między pozycją głowicy drukującej a czujnikiem końca papieru

(3) Czujnik końca papieru

(4) Pozostała wielkość nośnika

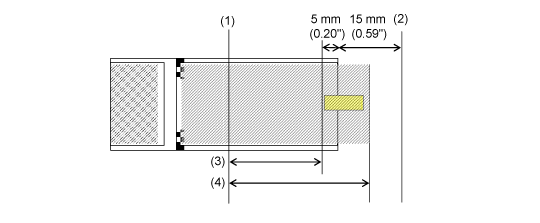

•	Gdy pozostała wielkość wydruku jest większa niż pozostała wielkość nośnika

Jeśli pozostała wielkość wydruku jest większa niż pozostała wielkość nośnika w momencie wykrycia błędu końca papieru, produkt nie jest w stanie dokończyć zadania drukowania. Natychmiast przerywane jest drukowanie i występuje błąd końca papieru.

(1) Pozycja głowicy drukującej

(2) Czujnik końca papieru

(3) Pozostała wielkość nośnika

(4) Pozostała wielkość wydruku

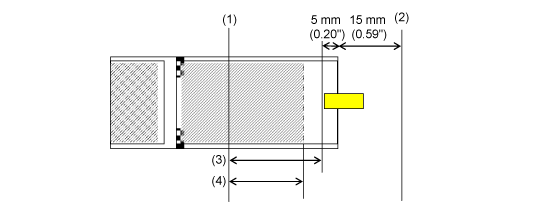

•	Gdy pozostała wielkość wydruku jest mniejsza niż pozostała wielkość nośnika

Jeśli pozostała wielkość wydruku jest mniejsza niż pozostała wielkość nośnika, produkt dokończy zadanie drukowania i wystąpi błąd końca papieru.

(1) Pozycja głowicy drukującej

(2) Czujnik końca papieru

(3) Pozostała wielkość nośnika

(4) Pozostała wielkość wydruku

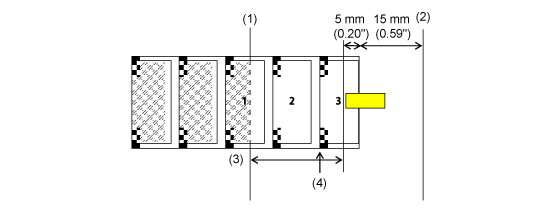

Jeśli w momencie wykrycia błędu końca papieru między głowicą drukującą a czujnikiem końca papieru znajduje się więcej niż jeden arkusz, błąd końca papieru wystąpi dopiero po podaniu nośnika do końca.

Błąd końca papieru występuje także wówczas, gdy ostatnia wykryta pozycja krawędzi osiągnie pozycję głowicy drukującej podczas podawania pozostałego nośnika.

Błąd końca papieru występuje podczas drukowania, zależnie od długości etykiet, ale drukowanie wznawiane jest po usunięciu błędu.

(1) Pozycja głowicy drukującej

(2) Czujnik końca papieru

(3) Pozostała wielkość nośnika

(4) Pozycja ostatniej wykrytej krawędzi jest zapisywana

W przypadku [Etykieta nieprzylepna] (nośnik ze składanki)

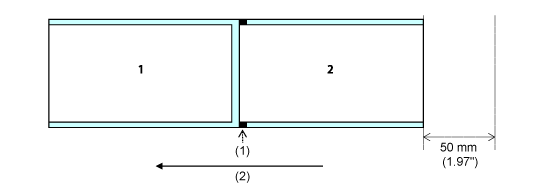

•	Błąd końca papieru występuje, gdy nośnik zostanie podany 50 mm po wydrukowaniu 2.

•	Jeśli błąd wystąpi w trakcie drukowania, 2 drukowana jest ponownie po usunięciu błędu. Jeśli drukowanie zakończone zostanie w trakcie wystąpienia błędu, 2 nie jest drukowana ponownie. (Nie zostanie wydrukowana ponownie także, jeśli drukowanie zakończone zostanie w trakcie podawania 50 mm).

•	W trybie obcinarki cięcie nie jest wykonywane, jeśli wystąpił błąd końca papieru.

•	Funkcja ta nie działa w trybie wydawania .

(1) I-mark

(2) Kierunek przesuwu

---
