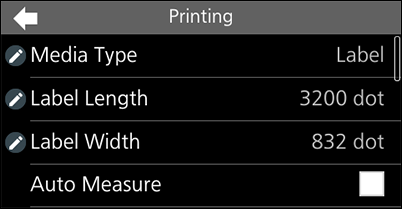

[Drukowanie] Menu
W menu [Drukowanie] dostępne są następujące opcje:
[Typ mediów]
Ustawić typ nośnika.
Opcje są następujące:
•
[Etykieta]
•
[Opaska na nadgarstek]
•
[koDakara]

•
Zmiany tego ustawienia są powiązane i zależą od ustawień w menu [Narzędzia] > [Uruchomienie mediów].
[Długość etykiety]
Ustawienie długości nośnika.
Zakres ustawień zależy od rozdzielczości produktu.
Zakres ustawień długości etykiety jest następujący:
Rozdzielczość
Zakres ustawień
203 dpi (1 punkt = 0,125 mm)
od 1 do 20000 punktów
305 dpi (1 punkt = 0,083 mm)
od 1 do 18000 punktów

•
Jednostki można zmienić na punkty, cale lub mm w menu [System] > [Regionalne] > [Jednostka].
•
W wartość ustawienia wielkości etykiety wliczany jest podkład.
[Szerokość etykiety]
Ustawienie szerokości etykiety.
Zakres ustawień zależy od rozdzielczości produktu.
Zakres ustawień szerokości etykiety jest następujący:
Rozdzielczość
Zakres ustawień
203 dpi (1 punkt = 0,125 mm)
od 1 do 832 punktów
305 dpi (1 punkt = 0,083 mm)
od 1 do 1248 punktów

•
Jednostki można zmienić na punkty, cale lub mm w menu [System] > [Regionalne] > [Jednostka].
•
W wartość ustawienia wielkości etykiety wliczany jest podkład.
[Auto pomiar]
Produkt automatycznie dokonuje pomiaru długości nośnika.
Wynik pomiaru długości nośnika zapisywany jest automatycznie w polu [Długość etykiety].
Ustawienie widoczne tylko, jeśli wybrano opcję [Etykieta] w menu [Typ mediów].
Może zostać wykonane, jeśli wybrano opcję [Gap] lub [I-Mark] w menu [Typ czujnika].
　
Procedura ustawiania długości etykiety przy użyciu funkcji automatycznego pomiaru jest następująca:
1.
Włożyć nośnik.
2.
Uaktywnić funkcję [Auto pomiar].
3.
Nacisnąć przycisk (zasilanie / menu główne), aby wyświetlony został ekran główny.
4.
Nacisnąć przycisk (zasilanie / menu główne), aby wyświetlony został ekran Online.
Podana zostanie etykieta i zmierzona zostanie jej długość.
Wynik pomiaru długości etykiety zapisany zostanie w polu [Długość etykiety].

•
Po uaktywnieniu funkcja [Auto pomiar] działa w następujących sytuacjach:
◦
Produkt przechodzi do trybu Online po raz pierwszy od włączenia jego zasilania
◦
Gdy produkt przechodzi do trybu online po otwarciu/zamknięciu pokrywy górnej
◦
Gdy tryb produktu zmieniony zostanie na Online po zmianie ustawienia w menu [Typ czujnika]
•
Gdy ustawienie [Protokół] w menu [Aplikacje] zmienione zostanie na [SZPL], funkcja [Auto pomiar] jest uaktywniana i wykonywana automatycznie.
[Printing Mode]
Wybór między drukowaniem z użyciem taśmy lub papieru termicznego.
Ustawienie dostępne tylko w zintegrowanych modelach termicznych/termotransferowych.
Opcje są następujące:
Użyj taśmy barwiącej
Drukowanie z użyciem taśmy.
Bezpośr. termiczny
Drukowanie na papierze termicznym.

•
Zmiany tego ustawienia są powiązane i zależą od ustawień w menu [Narzędzia] > [Uruchomienie mediów].
[Bliski koniec taśmy barwiacej]
Gdy aktywna jest opcja [Bliski koniec taśmy barwiacej], wyczerpanie taśmy sygnalizowane jest z pewnym wyprzedzeniem ikoną ostrzegawczą. Wyświetlenie ikony ostrzegawczej nie ma wpływu na drukowanie.
Opcja widoczna, jeśli wybrano [Użyj taśmy barwiącej] w menu [Printing Mode] w zintegrowanym modelu termicznym/termotransferowym.

•
Ikona ostrzeżenia wyświetlana jest na pasku stanu w górnej części ekranu.
[Prędkość]
Ustawienie prędkości drukowania.
Zakres ustawień zależy od rozdzielczości produktu.
Zakres ustawień prędkości jest następujący:
Rozdzielczość
Zakres ustawień
203 dpi (8 pkt/mm)
50,8–203,2 mm/s
305 dpi (12 pkt/mm)
50,8–152 mm/s

•
Zmiany tego ustawienia są powiązane i zależą od ustawień w menu [Narzędzia] > [Uruchomienie mediów].
•
Wyznaczenie zbyt wysokiej prędkości wydruku może pogorszyć jakość wydruku.
[Typ czujnika]
Ustawienie typu czujnika, który wykrywa nośnik.
Opcje są następujące:
Brak
Dezaktywowanie czujnika nośnika.
Gap
Tę opcję należy wybrać w przypadku korzystania z nośnika z przerwami. Używany będzie czujnik przepuszczalności.
I-Mark
Tę opcję należy wybrać w przypadku korzystania z nośnika ze znacznikami I-mark. Używany będzie czujnik odbiciowy.

•
Jeśli wybrana jest opcja [Podajnik] w menu [Tryb druku], dostępne będą tylko opcje [Gap] i [I-Mark].
•
Zmiany tego ustawienia są powiązane i zależą od ustawień w menu [Narzędzia] > [Uruchomienie mediów].
[Tryb auto]
Jeśli uaktywniona jest opcja [Tryb auto], tryb drukowania zmieniany jest automatycznie zależnie od statusu zamontowanej opcji.
Zamontowana opcja
Tryb drukowania ustawiony przez Tryb auto
Brak
Tear-Off
Moduł dyspensera
Dyspenser
Moduł obcinarki
Gilotyna
[Tryb druku]
Ręczne ustawienie trybu drukowania.
Ustawienie dostępne, jeśli dezaktywowana jest opcja [Tryb auto].
Opcje są następujące:
[Ciągły]
Nieprzerwane drukowanie na wskazanej liczbie nośników. Nośnik przez cały czas pozostaje w pozycji umożliwiającej drukowanie.
[Odrywanie]
Po wydrukowaniu wskazanej liczby nośników w trybie ciągłym produkt podaje ostatni nośnik, aby wysunięty został całkowicie z przodu drukarki i można było go oderwać. Gdy zakończone zostanie drukowanie, nośnik należy oderwać ręcznie. Nośnik cofnięty zostanie do pozycji głowicy drukującej, aby można było rozpocząć następne drukowanie.
[Podajnik]
Odrywanie podkładu z wydrukowanej etykiety w czasie, gdy podawana jest etykieta. Gdy wydrukowana etykieta wyjęta zostanie z produktu, następna etykieta jest w pozycji do drukowania.
[Obcinak]
Kolejne nośniki odcinane są w trakcie drukowania wskazanej liczby nośników.
[Cut & Print]
Umożliwia wydrukowanie następnych danych w czasie, gdy poprzednie dane odcinane są w pozycji końca zadrukowanego nośnika. Jeśli w okresie wyznaczonym w ustawieniu [Cięcie wyrzut] nie zostaną odebrane żadne dane wydruku, produkt podaje nośnik do pozycji cięcia i odcina zadrukowany nośnik w pozycji cięcia.
[Częściowe odcięcie]
Kolejne nośniki odcinane są z pozostawieniem części nośnika w trakcie drukowania wskazanej liczby nośników.

•
Zmiana trybu drukowania może być powiązana z ustawieniami [Typ czujnika] i [Cofnięcie] oraz powodować ich zmianę. Po zmianie ustawień należy sprawdzić, czy ustawienia są kompatybilne z używanym nośnikiem.

•
Tryby drukowania, które można wybrać, zależą od zamontowanych opcji.
Zamontowana opcja
Tryb drukowania
Brak
Ciągły/Odrywanie
Moduł dyspensera
Ciągły/Dyspenser
Moduł obcinarki
Ciągły / Odrywanie / Obcinarka / Cięcie i drukowanie / Częściowe obcinanie
[Cofnięcie]
[Cofnięcie] ma zastosowanie tylko wtedy, gdy drukarka działa w trybie innym niż ciągły.
Opcje są następujące:
Żaden
Cofanie nośnika nie jest wykonywane.
Po
Po wykonaniu cięcia krawędź początkowa następnego nośnika cofana jest do wysokości głowicy drukującej.
W trybie dyspensera cofnięcie nośnika do krawędzi początkowej następnej etykiety ma miejsce, gdy etykieta opuści dyspenser.
Przed
Przed drukowaniem krawędź początkowa następnego nośnika cofana jest do wysokości głowicy drukującej.

•
Zakres wyboru procesów zależy od trybu drukowania.
Tryb drukowania
Cofanie
Brak
Before
After
Ciągły
Tak
-
-
Tear-Off
-
Tak
-
Dyspenser
Tak
Tak
Tak
Gilotyna
Tak
Tak
Tak
Cięcie i drukowanie
-
-
Tak
Partial cutter (Częściowe obcinanie)
Tak
Tak
-
[Cięcie wyrzut]
W trybie cięcia i drukowania lub cofania przed wydrukowaniem w trybie częściowego odcięcia można określić, czy ma być wykonywane odcięcie odrzutu oraz ile wynosi czas oczekiwania podczas wykonywania odcięcia odrzutu.
Odcięcie odrzutu oznacza, że następne dane nie są drukowane i proces drukowania zakończony zostanie po odcięciu ostatniego wydrukowanego nośnika.
To ustawienie widoczne jest tylko, jeśli wybrano opcję [Cut & Print] w menu [Tryb druku] lub wybrano opcję [Częściowe odcięcie], a następnie [Przed] w [Cofnięcie].
Zakres ustawień wynosi od 0 do 5 (s). Ustawienie wartości 0 powoduje, że odcięcie odrzutu nie jest wykonywane.
[Zakres zaczernienia]
Wyświetlenie zakresu intensywności drukowania.
Zakres intensywności decyduje o intensywności wydruku. Zakres wynosi od A do F. Ustawienie produktu to A.
[Zaczernienie]
Ustawienie jednego z 10 stopni intensywności wydruku.
Zakres ustawień wynosi od 1 do 10. 1 to najjaśniej, a 10 to najciemniej.

•
Zmiany tego ustawienia są powiązane i zależą od ustawień w menu [Narzędzia] > [Uruchomienie mediów].
•
Intensywność drukowania można dodatkowo dostroić za pomocą ustawienia [Drukowanie] > [Zaawansow.] > [Modyfikacje] > [Regulacja zaczernienia].
[Przesuniecie poz/pion]
Ustawienie pozycji odniesienia drukowania w kierunku pionowym i poziomym.
Opcje ustawień są następujące:

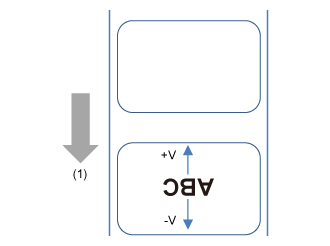

Vertical
Ustawienie pozycji drukowania w kierunku pionowym.
Ustawić wartość korekty od pozycji odniesienia drukowania jako „-” w przypadku kierunku podawania papieru i jako „+” w przypadku kierunku przeciwnego do kierunku podawania papieru.
(1) Kierunek przesuwu
Zakres ustawień zależy od rozdzielczości produktu.
Zakres ustawień jest następujący:
Rozdzielczość
Zakres ustawień
203 dpi (1 punkt = 0,125 mm)
od -19999 do +19999 punktów
305 dpi (1 punkt = 0,083 mm)
od -17999 do +17999 punktów

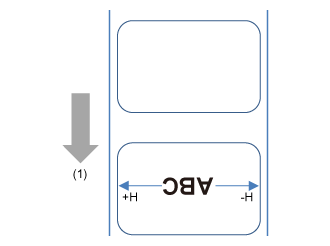

Horizontal
Ustawienie pozycji drukowania w kierunku poziomym.
Ustawić wartość korekty od pozycji odniesienia drukowania jako „-” w prawo i jako „+” w lewo, patrząc w stronę produktu.
(1) Kierunek przesuwu
Zakres ustawień zależy od rozdzielczości produktu.
Zakres ustawień jest następujący:
Rozdzielczość
Zakres ustawień
203 dpi (1 punkt = 0,125 mm)
od -831 do +831 punktów
305 dpi (1 punkt = 0,083 mm)
od -1247 do +1247 punktów

•
Jednostki można zmienić na punkty, cale lub mm w menu [System] > [Regionalne] > [Jednostka].

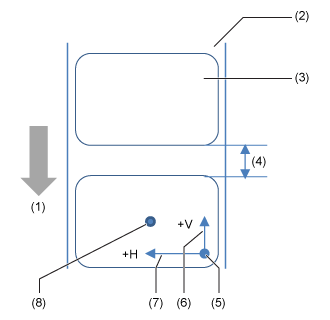

Modyfikowanie kierunku pozycji odniesienia drukowania i punktu odniesienia podstawy
(1) Kierunek przesuwu
(2) Podkład
(3) Etykieta
(4) Przerwa między etykietami
(5) Pozycja odniesienia drukowania (przed korektą)
(6) Przesunięcie punktu odniesienia podstawy w pionie
(7) Przesunięcie punktu odniesienia podstawy w poziomie
(8) Punkt odniesienia podstawy po przesunięciu
[Zaawansow.]
Ustawienie szczegółowego sposobu działania czujnika i ruchu wydruku.
Opcje ustawień są następujące:
[Kalibruj]
Wyregulować poziom czułości czujnika nośnika.
W razie wadliwego działania wykrywania nośnika należy wyregulować poziom czułości czujnika nośnika.
Opcje ustawień są następujące:
[Autokalibracja]
Wykonanie automatycznej kalibracji wybranego czujnika nośnika.
Opcje są następujące:
Gap + I-Mark
Regulowanie zarówno czujnika przerwy, jak i czujnika I-mark.
Gap
Regulowanie czujnika przerwy.
I-Mark
Regulowanie czujnika I-mark.
Czubek etykiety
Regulowanie czujnika góry etykiety.

•
[Czubek etykiety] Nie jest widoczna, jeśli zamontowany jest opcjonalny moduł dyspensera.
•
W przypadku nośników bez podkładu, jak opaski na nadgarstek i koDakara, ustawienie [Czubek etykiety] nie może być korygowane.
Procedura automatycznego kalibrowania czujnika nośnika jest następująca:
1.
Otworzyć pokrywę górną.
2.
Włożyć nośnik.
◦
W przypadku korygowania ustawienia [Gap + I-Mark]/[Gap]/[I-Mark]

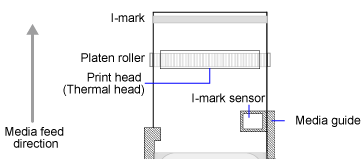

Oderwać etykietę od podkładu i ustawić podkład tak, aby znacznik I-mark nie znajdował się nad czujnikiem I-mark.
◦
W przypadku korygowania ustawienia [Czubek etykiety]
Oderwać etykietę od podkładu i ustawić podkład tak, aby znacznik I-mark nie znajdował się nad czujnikiem góry etykiety.
3.
Zamknąć pokrywę górną.
4.
Dotknąć na liście typ czujnika, który ma być regulowany.
5.
Gdy wyświetlony zostanie ekran potwierdzenia, dotknąć przycisku .
Jeśli wyświetlony zostanie komunikat o błędzie korygowania, włożyć poprawnie nośnik i spróbować ponownie.
6.
Dotknąć przycisku .
7.
Wyświetlić ekran Offline, dotknąć przycisku [PODAWAJ], a następnie sprawdzić, czy nośnik podawany jest poprawnie.

•
Jeśli po wykonaniu funkcji [Autokalibracja] nośnik nie jest podawany poprawnie, zwrócić się do dystrybutora lub SATO.
[Poziomy PRZERWY]
Poziom czułości czujnika przerwy regulowany będzie ręcznie.
Procedura regulacji jest następująca:
Najpierw ustawić „niski” poziom (napięcie) czujnika przerwy.
1.
Oderwać etykietę od podkładu.
2.
Przełożyć podkład nad czujnikiem I-mark. Ustawić go tak, aby czujnik I-mark nie wykrywał I-mark (czarnego znaku).
3.
Zamknąć pokrywę górną. Efekt regulacji jest lepszy, gdy wykonywana jest po zamknięciu pokrywy górnej.
4.
Dotknąć przycisku [Poziomy PRZERWY] w menu [Kalibruj].
5.
Zmieniać wartość w polu [Emit], dopóki wartość w polu [Sensor] nie spadnie poniżej 0,5 (V). Ustawić jak najniższą wartość w polu [Emit].
6.
Jeśli wartość w polu [Sensor] nie spada poniżej 0,5 po zmianie wartości w polu [Emit], zmienić wartość w polu [Receive].
7.
Zanotować wartość w polu [Sensor] uzyskaną w wyniku tej procedury. Jest to wartość poziomu „niskiego” czujnika przerwy.
　
Następnie skontrolować „wysoki” poziom (napięcie) czujnika przerwy w następujący sposób:
1.
Przełożyć nośnik (razem z podkładem) nad czujnikiem I-mark. Ustawić go tak, aby czujnik I-mark nie wykrywał I-mark (czarnego znaku).
2.
Zamknąć pokrywę górną.
3.
Odczytać wartość [Sensor].
Jeśli wartość jest o 1,0 (V) wyższa niż zanotowana wartość poziomu „niskiego”, to jest to wartość poziomu „wysokiego” czujnika przerw.
Jeśli różnica między poziomem „wysokim” i „niskim” jest mniejsza niż 1,0, należy wyregulować wartości w polach [Emit] i [Receive] tak, aby różnica ta była większa niż 1,0, lub rozpocząć ponownie regulację „niskiego” poziomu (napięcia) czujnika przerwy.
4.
Jeśli zarówno poziom „wysoki”, jak i „niski” odpowiadają standardowej wartości, potwierdzić wartość poprzez dotknięcie przycisku .
Standardowe wartości poziomu „wysokiego” i „niskiego” czujnika przerw są następujące:
◦
Niski (z samym podkładem) ≤ 0,5 (V)
◦
Wysoki (nośnik razem z podkładem) - Niski ≥ 1,0 (V)

•
Zmiany tego ustawienia są powiązane i zależą od ustawień w menu [Narzędzia] > [Uruchomienie mediów].
[Poziom czujnika GAP]
Ustawianie poziomu progu czujnika przerwy.
Procedura regulacji jest następująca:
1.
Obliczyć poziom progu z następującego wzoru:
(wysoki poziom - niski poziom) x 0,3 + niski poziom = poziom progu
2.
Dotknąć przycisku [Poziom czujnika GAP] w menu [Kalibruj].
3.
Zmienić wartość poziomu progu. Ustawić wartość poziomu progu obliczoną w kroku 1.
4.
Dotknąć przycisku , aby potwierdzić wartość.

•
W przypadku wartości 0,0 (V) poziomu progu produkt automatycznie ustawi poziom progu.
•
Zmiany tego ustawienia są powiązane i zależą od ustawień w menu [Narzędzia] > [Uruchomienie mediów].
[Poziomy I-Mark]
Ręczne ustawianie czułości czujnika I-Mark.
Procedura regulacji jest następująca:
Najpierw wyregulować „niski” poziom (napięcie) czujnika I-mark.
1.
Przełożyć nośnik (razem z podkładem) nad czujnikiem I-mark. Ustawić go tak, aby czujnik I-mark nie wykrywał I-mark (czarnego znaku).
2.
Zamknąć pokrywę górną. Efekt regulacji jest lepszy, gdy wykonywana jest po zamknięciu pokrywy górnej.
3.
Dotknąć przycisku [Poziomy I-Mark] w menu [Kalibruj].
4.
Zmieniać wartość w polu [Emit], dopóki wartość w polu [Sensor] nie spadnie poniżej 0,5 (V). Ustawić jak najniższą wartość w polu [Emit].
5.
Jeśli wartość w polu [Sensor] nie spada poniżej 0,5 po zmianie wartości w polu [Emit], zmienić wartość w polu [Receive].
6.
Zanotować wartość w polu [Sensor] uzyskaną w wyniku tej procedury. Jest to wartość poziomu „niskiego” czujnika I-mark.
Następnie sprawdzić „wysoki” poziom (napięcie) czujnika I-mark w następujący sposób:
1.
Przełożyć nośnik nad czujnikiem I-mark tak, aby czujnik wykrył I-mark (czarny znak).
2.
Zamknąć pokrywę górną.
3.
Odczytać wartość [Sensor].
Jeśli wartość jest o 1,0 (V) wyższa niż zanotowana wartość poziomu „niskiego”, to jest to wartość poziomu „wysokiego” czujnika I-mark.
Jeśli różnica między poziomem „wysokim” i „niskim” jest mniejsza niż 1,0, należy wyregulować wartości w polach [Emit] i [Receive] tak, aby różnica ta była większa niż 1,0, lub rozpocząć ponownie regulację „niskiego” poziomu (napięcia) czujnika I-mark.
4.
Jeśli zarówno poziom „wysoki”, jak i „niski” odpowiadają standardowej wartości, potwierdzić wartość poprzez dotknięcie przycisku .
Standardowe wartości poziomu „wysokiego” i „niskiego” czujnika I-mark są następujące:
◦
Niski (bez I-mark) ≤ 0,5 (V)
◦
Wysoki (z I-mark) - Niski ≥ 1,0 (V)

•
Zmiany tego ustawienia są powiązane i zależą od ustawień w menu [Narzędzia] > [Uruchomienie mediów].
[Poziom odcięcia I-mark]
Ustawienie poziomu progu czujnika I-mark.
Procedura regulacji jest następująca:
1.
Obliczyć poziom progu z następującego wzoru:
(wysoki poziom - niski poziom) x 0,7 + niski poziom = poziom progu
2.
Dotknąć przycisku [Poziom odcięcia I-mark] w menu [Kalibruj].
3.
Zmienić wartość poziomu progu. Ustawić wartość poziomu progu obliczoną w kroku 1.
4.
Dotknąć przycisku , aby potwierdzić wartość.

•
W przypadku wartości 0,0 (V) poziomu progu produkt automatycznie ustawi poziom progu.
•
Zmiany tego ustawienia są powiązane i zależą od ustawień w menu [Narzędzia] > [Uruchomienie mediów].
[Spr. głowicy]
Drukarka może automatycznie sprawdzać, czy element w głowicy drukującej nie jest przerwany.
Opcje są następujące:
Wył
Dezaktywowanie kontroli głowicy.
Wszystko
Kontrolowany jest cały obszar wydruku.
Kod kresk.
Kontrolowany jest tylko obszar drukowania kodu kreskowego. Kontrola głowicy nie ma zastosowania do kodów kreskowych drukowanych jako dane graficzne.

•
Kontrola głowicy dotyczy ustalania stanu elementu głowicy drukującej. Funkcja ta nie gwarantuje czytelności kodu kreskowego. Wymagany jest pełny test za pomocą czytnika kodu kreskowego. W trakcie drukowania mogą wystąpić białe plamy. Wykrycie błędu głowicy przez funkcję kontroli głowicy może też nastąpić z pewnym opóźnieniem.
Sprawdzić za pomocą skanera, czy kod kreskowy na etykiecie wydrukowanej po błędzie głowicy jest czytelny.
[Tryb spr. głowicy]
Ustawienie metody kontroli głowicy.
Ustawienie widoczne tylko, jeśli wybrano opcję [Wszystko] lub [Kod kresk.] w menu [Spr. głowicy].
Opcje są następujące:
Zawsze
Kontrola głowicy wykonywana jest za każdym razem.
Po zadaniu druku
Kontrola głowicy wykonywana jest przed rozpoczęciem drukowania i po jego zatrzymaniu. Jeśli włączona jest funkcja backfeed, kontrola głowicy wykonywana będzie przed rozpoczęciem drukowania, w momencie zatrzymywania drukowania i w trakcie operacji backfeed.
Każda strona
Kontrola głowicy wykonywana jest co wskazaną liczbę nośników.
[Każda strona]
Kontrola głowicy wykonywana jest co wskazaną liczbę nośników.
Ustawienie widoczne tylko, jeśli wybrano opcję [Każda strona] w menu [Tryb spr. głowicy].
Zakres ustawień wynosi od 1 do 999999.
[Sprawdź wielkość mediów]
Włączenie lub wyłączenie kontroli rozmiaru nośnika.
Ustawienie widoczne tylko, jeśli wybrano opcję [Gap] lub [I-Mark] w menu [Typ czujnika].
Po uaktywnieniu tej funkcji w następujących sytuacjach wyświetlany jest „Błąd nośnika”:
•
Jeśli długość nośnika jest o ponad 3 mm większa niż długość nośnika wskazana przez polecenie rozmiaru nośnika <A1>.
•
Jeśli długość podawanego w danej chwili nośnika jest o ponad 3 mm większa od długości nośnika podanego jako pierwszy po uaktywnieniu tej funkcji.
[Modyfikacje]
Korygowanie pozycji przesunięcia, pozycji wydruku, intensywności drukowania i pozycji czujnika góry etykiety.
Opcje ustawień są następujące:
[Offset]
Korygowanie pozycji przesunięcia.
Przesunięcie służy do korygowania odległości cofania i pozycji zatrzymania nośnika podczas pracy w trybie odrywania/cięcia/dyspensera.
Ustawienie wartości ze znakiem „+” oznacza przesunięcie pozycji drukowania przeciwnie do kierunku przesuwu, a ze znakiem „-” oznacza przesunięcie zgodnie z kierunkiem przesuwu.
Zakres ustawień zależy od rozdzielczości produktu.
Zakres ustawień jest następujący:
Rozdzielczość
Zakres ustawień
203 dpi (1 punkt = 0,125 mm)
od -30 do +30 punktów
305 dpi (1 punkt = 0,083 mm)
od -45 do +45 punktów

•
Jednostki można zmienić na punkty, cale lub mm w menu [System] > [Regionalne] > [Jednostka].
•
Zmiany tego ustawienia są powiązane i zależą od ustawień wydruku próbnego w menu [Narzędzia] > [Test drukarki].
[Pitch]
Regulacja położenia wydruku umożliwia ustawienie położenia początkowego drukowania, od którego zależy pionowe położenie wydruku.
Ustawienie wartości ze znakiem „+” oznacza przesunięcie pozycji wydruku przeciwnie do kierunku przesuwu, a ze znakiem „-” oznacza przesunięcie zgodnie z kierunkiem przesuwu.
(1) Kierunek przesuwu
Zakres ustawień zależy od rozdzielczości produktu.
Zakres ustawień jest następujący:
Rozdzielczość
Zakres ustawień
203 dpi (1 punkt = 0,125 mm)
od -30 do +30 punktów
305 dpi (1 punkt = 0,083 mm)
od -45 do +45 punktów

•
Jednostki można zmienić na punkty, cale lub mm w menu [System] > [Regionalne] > [Jednostka].
•
Zmiany tego ustawienia są powiązane i zależą od ustawień wydruku próbnego w menu [Narzędzia] > [Test drukarki].
[Regulacja zaczernienia]
Dostrojenie intensywności wydruku.
Zakres ustawień wynosi od 0 do 99.
0 to najjaśniej, a 99 to najciemniej.

•
Zmiany tego ustawienia są powiązane i zależą od ustawień wydruku próbnego w menu [Narzędzia] > [Test drukarki].
[Czujnik góry etykiety]
Regulowanie położenia czujnika góry etykiety.
Opcja nie jest wyświetlana, jeśli zamontowany jest opcjonalny moduł dyspensera.
Ustawienie wartości ze znakiem „+” powoduje przesunięcie czujnika góry etykiety przeciwnie do kierunku przesuwu, a ze znakiem „-” oznacza przesunięcie zgodnie z kierunkiem przesuwu.
Zakres ustawień zależy od rozdzielczości produktu.
Zakres ustawień jest następujący:
Rozdzielczość
Zakres ustawień
203 dpi (1 punkt = 0,125 mm)
od -30 do +30 punktów
305 dpi (1 punkt = 0,083 mm)
od -45 do +45 punktów

•
Jednostki można zmienić na punkty, cale lub mm w menu [System] > [Regionalne] > [Jednostka].
[Start online]
Określenie, czy zasilanie produktu ma być włączane w trybie online.

•
To ustawienie powiązane jest z opcją [Uruchom] w menu [Samodzielne]. Uaktywnienie opcji [Start online] powoduje uaktywnienie opcji [Aplikacja] w menu [Uruchom]. Dezaktywowanie opcji [Start online] powoduje uaktywnienie opcji [Strona startowa] w menu [Uruchom].
[Podawaj po błędzie]
Określenie, czy po usunięciu przyczyny błędu i przełączeniu w tryb online ma być automatycznie podawany nośnik.
Ustawienie dostępne, jeśli dezaktywowana jest opcja [Zapobieganie powstawania odpadów].
Nośnik podawany jest automatycznie, gdy tryb zmieniony zostanie na online po usunięciu przyczyny błędu.
Nośnik nie jest podawany automatycznie, gdy tryb zmieniony zostanie na online po usunięciu przyczyny błędu.
Jeśli jednak uaktywniona jest opcja [Podawaj przy wł. zasil.], produkt podaje nośnik po włączeniu zasilania i zmianie trybu na online.
Ponadto, jeśli uaktywniona jest opcja [Auto pomiar], produkt podaje nośnik, gdy tryb zmieniony zostanie na online po raz pierwszy po włączeniu zasilania.
[Podawaj przy wł. zasil.]
Określenie, czy nośnik ma być automatycznie podawany po włączeniu zasilania produktu.
Ustawienie dostępne, jeśli dezaktywowana jest opcja [Zapobieganie powstawania odpadów].
Produkt podaje nośnik, gdy tryb zmieniony zostanie na online po raz pierwszy po włączeniu zasilania.
Nośnik nie jest podawany w momencie włączenia zasilania produktu.
Jeśli jednak uaktywniona jest opcja [Auto pomiar], produkt podaje nośnik, gdy tryb zmieniony zostanie na online po raz pierwszy po włączeniu zasilania.
[Zapobieganie powstawania odpadów]
Ustawienie funkcji Zapobieganie powstawaniu odpadów.
Opcja nie jest wyświetlana, jeśli zamontowany jest opcjonalny moduł dyspensera.
Opcje ustawień są następujące:
[Uaktywnij]
Włączenie lub wyłączenie funkcji Zapobieganie powstawaniu odpadów.
Ustawienie dostępne, jeśli dezaktywowane są opcje [Podawaj po błędzie] i [Podawaj przy wł. zasil.].

•
Aby je uaktywnić, w menu [Ustawienia] należy przy użyciu opcji [Narzędzia] > [Uruchomienie mediów] lub [Rejestracja profilów mediów] wprowadzić wsadowo ustawienia związane z funkcją Zapobieganie powstawaniu odpadów.
•
Zmiany tego ustawienia są powiązane i zależą od ustawień w menu [Narzędzia] > [Uruchomienie mediów].
[Długość zarejestrowanej etykiety]
Warunkiem poprawnego działania funkcji Zapobieganie powstawaniu odpadów jest zarejestrowanie długości używanego nośnika. Jeśli długość nośnika nie zostanie zarejestrowana, druga etykieta może zostać podana pusta, podobnie jak następne.
Ustawienie jest widoczne, jeśli spełnione są następujące warunki.
•
[Zapobieganie powstawania odpadów] > [Uaktywnij] jest uaktywnione.
•
W menu [Drukowanie] > [Typ mediów] wybrane jest ustawienie [Etykieta].
•
W menu [Drukowanie] > [Typ czujnika] wybrane jest ustawienie [Gap] lub [I-Mark].
Ustawić wartość długości nośnika, wliczając podkład.
Zakres ustawień zależy od rozdzielczości produktu.
Zakres ustawień jest następujący:
Rozdzielczość
Zakres ustawień
203 dpi (1 punkt = 0,125 mm)
od 1 do 20000 punktów
305 dpi (1 punkt = 0,083 mm)
od 1 do 18000 punktów

•
Jednostki można zmienić na punkty, cale lub mm w menu [System] > [Regionalne] > [Jednostka].
•
Jeśli etykiety zmieniane są na etykiety o innej długości, nie należy zapominać o zmianie ustawienia [Długość zarejestrowanej etykiety]. Jeśli ustawienie [Długość zarejestrowanej etykiety] różni się od rzeczywistej długości nośnika, wydruk może być przesunięty.
•
Zmiany tego ustawienia są powiązane i zależą od ustawień w menu [Narzędzia] > [Uruchomienie mediów].
[Finiszer podawanie]
Ustawienie wielkości przesuwu nośnika w trakcie odrywania, cięcia i zatrzymywania dyspensera.
Ustawienie wielkości przesuwu nośnika odnosi się do pozycji głowicy drukującej równej 0.
Rzeczywista wielkość przesuwu nośnika to suma wartości [Offset] i [Finiszer podawanie].
Zakres ustawień zależy od rozdzielczości produktu.
Zakres ustawień jest następujący:
Rozdzielczość
Zakres ustawień
203 dpi (1 punkt = 0,125 mm)
od 0 do 2040 punktów
305 dpi (1 punkt = 0,083 mm)
od 0 do 3060 punktów

•
Jednostki można zmienić na punkty, cale lub mm w menu [System] > [Regionalne] > [Jednostka].
•
Jeśli dokonane zostały jakiekolwiek zmiany, na ekranie głównym wyświetlony zostanie komunikat z prośbą o ponowne uruchomienie produktu. Należy wtedy wyłączyć i włączyć zasilanie produktu, aby zastosowane zostały ustawienia.
[Koniec papieru]
Wybór czujnika do wykrywania końca papieru.
Opcje są następujące:
Z użyciem i-Mark
Wykrywanie końca papieru przy użyciu czujnika I-mark (odbiciowego).
Używ. przerw
Wykrywanie końca papieru przy użyciu czujnika przerw (przepuszczalności).
[Priorytet ustawień]
Ustawienie decydujące o tym, czy ustawienia dokonane w produkcie mają mieć pierwszeństwo przed zawartymi w poleceniu.
Opcje są następujące:
Polecenia
Priorytet ma ustawienie określone w poleceniu.
Sprawdzanie
Priorytet ma ustawienie określone w produkcie.
[Wznów druk]
Włączenie lub wyłączenie funkcji ponownego drukowania.
Jeśli uaktywniona została opcja [Wznów druk], można dotknąć przycisku [DRUKUJ PONOWNIE] na ekranie online, aby ponownie wydrukować te same dane.

•
Wyłączenie zasilania produktu spowoduje utratę poprzednich danych.
[Pozycja końca druku]
Regulacja pozycji zatrzymania nośnika lub pozycji cięcia, gdy jako ustawienie [Typ czujnika] wybrano opcję [Brak]. Ustawienie to pozwala określić również wielkość pustego miejsca względem pozycji zatrzymania nośnika.
Zakres ustawień zależy od rozdzielczości produktu.
Zakres ustawień jest następujący:
Rozdzielczość
Zakres ustawień
203 dpi (1 punkt = 0,125 mm)
od 0 do 20000 punktów
305 dpi (1 punkt = 0,083 mm)
od 0 do 18000 punktów

•
Jednostki można zmienić na punkty, cale lub mm w menu [System] > [Regionalne] > [Jednostka].
Related Topics
Czynności w trybie ustawień
Wkładanie nośników
Wprowadzanie wartości ustawień
Wprowadzanie wsadowe ustawień drukowania w funkcji Uruchomienie nośnika (w przypadku korzystania z tylko jednego rodzaju nośnika)
Rejestrowanie ustawień drukowania jako profili nośnika (w przypadku korzystania z nośników różnych rodzajów)
[Jednostka]
[Uruchomienie mediów]
[Test drukarki]

Powrót do góry
