Zeitpunkt zum Ersetzen von Druckmaterial

Der Drucker verfügt über eine Funktion, die das Ende des Papiers erkennt, wenn das Etikettenpapier fast aufgebraucht ist.

Wenn der Drucker das Papierende erkennt, werden auf dem Bildschirm des Druckers ein Symbol und eine Fehlermeldung angezeigt.

Die Bedingungen, wann die Papierendemeldung ausgelöst wird, hängt vom Betrieb des Druckers ab.

Bedingungen, die eine Erkennung vom Papierende im Zufuhrbetrieb auslösen

Ein Papierendefehler tritt auf, wenn während der Papierzuführung vom Papierendesensor erkannt wird, dass kein Papier mehr vorhanden ist. Die Erkennung erfolgt bis 15 mm nach Papierende bei Endloszuführung.

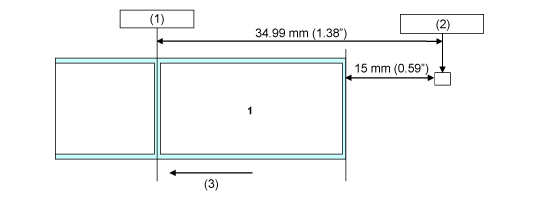

(1) Druckkopfposition

(2) Papierendesensor: I-Mark-Sensor/Lückensensor

Wählen Sie dies im Menü [Drucken] > [Erweitert] > [Papier aufgebraucht] aus oder legen Sie es per Befehl fest.

(3) Etikettenzufuhrrichtung

Bedingungen, die eine Erkennung vom Papierende im Druckbetrieb auslösen

1.	Der Papierendesensor erkennt ein Papierende an der Position, wenn 15 mm zugeführt wurden.

2.	Wenn die verbleibende Druckmenge weniger als der Abstand zwischen der Druckkopfposition und dem Papierendsensor -15 mm beträgt, tritt ein Papierendefehler nach Abschluss 1 Ausgabe auf.

Wenn die verbleibende Druckmenge mehr als der Abstand zwischen der Druckkopfposition und dem Papierendsensor -15 mm beträgt, tritt ein Papierendefehler direkt nach der Erkennung des Papierendes auf und der Drucker druckt nach der Behebung des Papierendefehlers erneut.

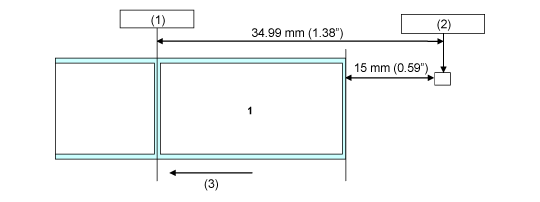

(1) Druckkopfposition

(2) Papierendesensor: I-Mark-Sensor/Lückensensor

Wählen Sie dies im Menü [Drucken] > [Erweitert] > [Papier aufgebraucht] aus oder legen Sie es per Befehl fest.

(3) Etikettenzufuhrrichtung

Wenn ein Papierendefehler während des Druckens erkannt wird, hängt die Vorgehensweise von der verbleibenden Druck- und Etikettenpapiermenge zum Zeitpunkt der Fehlererkennung ab.

Die verbleibende Menge an Etikettenpapier können Sie so berechnen:

Verbleibende Menge an Etikettenpapier = Abstand zwischen Druckkopfposition und Papierendesensor -15 mm.

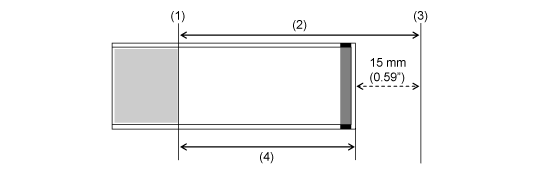

(1) Druckkopfposition

(2) Abstand zwischen der Druckkopfposition und dem Papierendesensor

(3) Papierendesensor

(4) Verbleibende Menge an Etikettenpapier

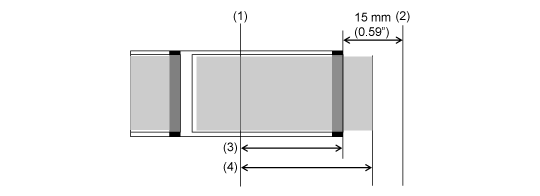

•	Wenn die verbleibende Druckmenge mehr als das verbleibende Etikettenpapier beträgt

Wenn die verbleibende Druckmenge bei Erkennung eines Papierendefehlers mehr als das verbleibende Etikettenpapier beträgt, kann der Drucker den Druckauftrag nicht fertigstellen. Der Druckvorgang wird umgehend abgebrochen und eine Papierendefehler angezeigt.

(1) Druckkopfposition

(2) Papierendesensor

(3) Verbleibende Menge an Etikettenpapier

(4) Verbleibende Druckmenge

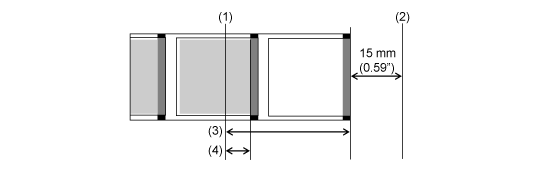

•	Wenn die verbleibende Druckmenge weniger als das verbleibende Etikettenpapier beträgt

Wenn die verbleibende Druckmenge weniger als das verbleibende Etikettenpapier beträgt, stellt der Drucker den Druckauftrag fertig und ein Papierendefehler wird angezeigt.

(1) Druckkopfposition

(2) Papierendesensor

(3) Verbleibende Menge an Etikettenpapier

(4) Verbleibende Druckmenge

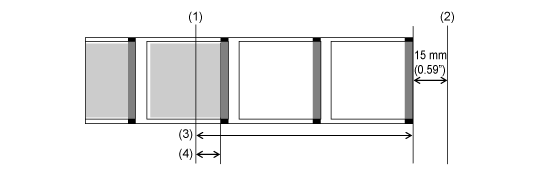

Wenn sich mehrere Etiketten zwischen dem Druckkopf und dem Papierendesensor befinden, wenn ein Papierendefehler erkannt wird, wird der Papierendefehler angezeigt, wenn das aktuelle Etikett fertig gedruckt wurde.

(1) Druckkopfposition

(2) Papierendesensor

(3) Verbleibende Menge an Etikettenpapier

(4) Verbleibende Druckmenge

---
