Einlegen der Etikettenrolle

Sehen Sie sich hier das Video an (ohne Tonaufzeichnung).

•	Für CL4NX Plus

•	Für CL6NX Plus

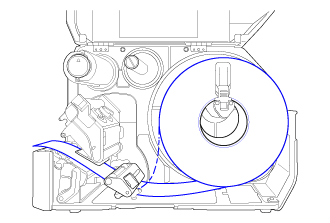

• Der Verlauf des Etikettenpapiers ist in der folgenden Abbildung dargestellt. Etikettenpapier mit Innenwicklung Etikettenpapier mit Außenwicklung

　

Sehen Sie sich die Anleitung im nachfolgenden Video an.

CL4NX Plus

CL6NX Plus

1.	Öffnen Sie die obere Abdeckung (1).

• Öffnen Sie die obere Abdeckung ganz, sodass diese nicht versehentlich zuklappt.

2.	Drücken Sie die Druckkopfverriegelung (2) nach hinten.

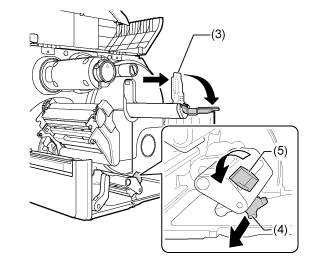

3.	Ziehen Sie die Etikettenhalterführung (3) und Etikettenführung (4) vom Drucker weg.

Drehen Sie den Knopf (5) im Gegenuhrzeigersinn, um die Etikettenführung zu lösen.

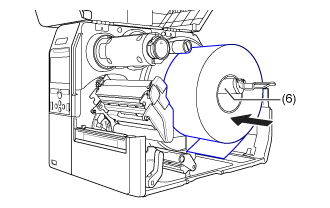

4.	Legen Sie das Etikettenpapier in den Etikettenhalter (6) ein.

Achten Sie darauf, dass die Etikettenrolle vollständig in die Richtung des Druckers weist.

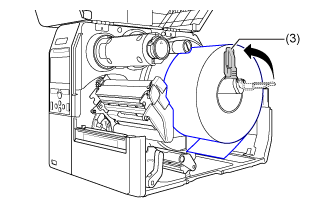

5.	Drücken Sie die Etikettenhalterführung (3) leicht gegen die Etikettenrolle.

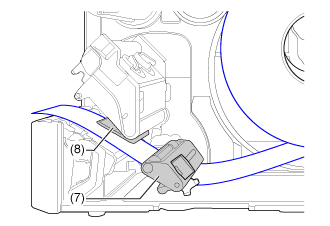

6.	Setzen Sie das Etikettenpapier unterhalb des Etikettendämpfers (7) und der Etikettensensorführung (8) ein, drücken Sie dabei das Etikettenpapier in das Innere des Druckers.

Achten Sie darauf, dass das Etikettenpapier nicht aus der Vorderseite des Druckers herausragt.

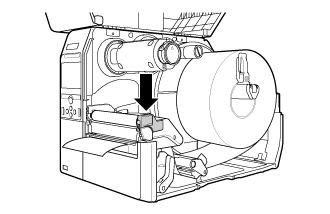

7.	Drücken Sie den Druckkopf nach unten, bis die Druckkopfverriegelung verriegelt ist.

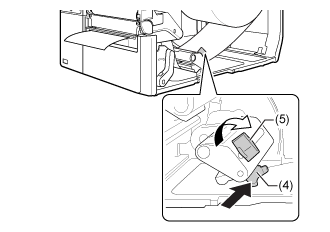

8.	Drücken Sie die Etikettenführung (4) leicht gegen das Ende des Etikettenpapiers und drehen Sie den Knopf (5), um die Etikettenführung zu verriegeln.

9.	Schließen Sie nun die obere Abdeckung.

• Passen Sie auf, dass Sie sich beim Schließen der oberen Abdeckung nicht Ihre Finger einklemmen.

10.	Drücken Sie im Offline-Modus die Taste (FEED (EINZUG)), um das Etikettenpapier einzuziehen.

11.	Drücken Sie die Taste (ONLINE), um in den Online-Modus zu wechseln.

• Beim Drucken mit Thermotransfer müssen Sie ein Farbband einlegen.

---
