Austausch des Druckkopfs

Sehen Sie sich hier das Video an (ohne Tonaufzeichnung).

•	Für CL4NX Plus

•	Für CL6NX Plus

Sie können einen beschädigten oder abgenutzten Druckkopf problemlos herausnehmen und ersetzen.

• Der Drucker darf nicht mit nassen Händen ein- oder ausgeschaltet werden, das Netzkabel darf nicht mit nassen Händen eingesteckt oder abgezogen werden. Andernfalls besteht die Gefahr eines Stromschlags. • Ziehen Sie vor Austausch des Druckkopfs den Netzstecker aus der Steckdose. • Ziehen Sie sich Handschuhe an, bevor Sie den Druckkopf austauschen, um eine Beschädigung des Druckkopfs zu vermeiden.

　

Sehen Sie sich die Anleitung im nachfolgenden Video an.

CL4NX Plus

CL6NX Plus

1.	Vergewissern Sie sich, dass der Drucker ausgeschaltet ist, und ziehen Sie das Netzkabel aus der Steckdose.

2.	Öffnen Sie die obere Abdeckung.

• Öffnen Sie die obere Abdeckung ganz, sodass diese nicht versehentlich zuklappt.

3.	Drücken Sie die Druckkopfverriegelung (1) nach hinten, um den Druckkopf zu entriegeln.

• Der Druckkopf und seine Umgebung sind nach dem Drucken heiß. Warten Sie, bis der Drucker abgekühlt ist. • Wenn Sie die Kante des Druckkopfs mit bloßen Händen berühren, besteht Verletzungsgefahr.

4.	Entnehmen Sie Etikettenpapier und Farbband, falls diese bereits eingelegt sind.

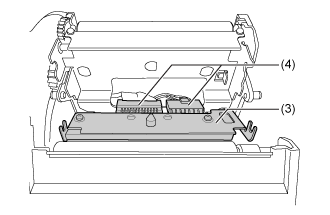

5.	Drücken Sie den Hebel (2), um den Druckkopf (3) zu entfernen.

• Bei den UHF-RFID-Modellen ist die UHF-RFID-Antenne im Druckkopf eingebaut. Achten Sie darauf, nicht zu stark am Antennenkabel zu ziehen, wenn Sie den Druckkopf austauschen. Wenden Sie sich für weitere Informationen an einen SATO-Vertriebspartner oder SATO-Händler oder das technische Support-Center.

6.	Trennen Sie alle Stecker (4) vom defekten Druckkopf (3) ab.

Beim CL4NX Plus gibt es insgesamt zwei Stecker und beim CL6NX Plus gibt es drei Stecker.

7.	Schließen Sie alle Stecker (4) am neuen Druckkopf an.

• Gehen Sie mit dem Druckkopf vorsichtig um. Achten Sie darauf, dass Sie die empfindliche Druckkopffläche nicht beschmutzen oder zerkratzen.

8.	Setzen Sie den neuen Druckkopf ein.

Setzen Sie den Druckkopf so ein, dass er mit einem Klickgeräusch einrastet.

9.	Legen Sie das Etikettenpapier und Farbband wieder ein, wenn Sie diese in Schritt 4 herausgenommen haben.
