Einlegen des Etikettenpapiers mit optionaler Spendereinheit und Trägerpapieraufwickler

Sehen Sie sich hier das Video an (ohne Tonaufzeichnung).

•	Für CL4NX Plus

•	Für CL6NX Plus

Im Folgenden wird beschrieben, wie das Etikett gespendet und das Trägerpapier im Drucker aufgewickelt wird.

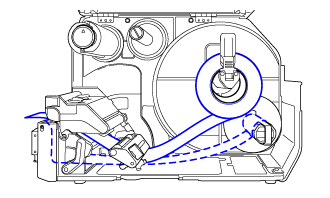

• Der maximale Durchmesser des Trägerpapiers, das im Drucker aufgewickelt werden kann, beträgt φ120 mm. • Der Verlauf des Etikettenpapiers ist in der folgenden Abbildung dargestellt. Etikett Trägerpapier

　

Sehen Sie sich die Anleitung im nachfolgenden Video an.

CL4NX Plus

CL6NX Plus

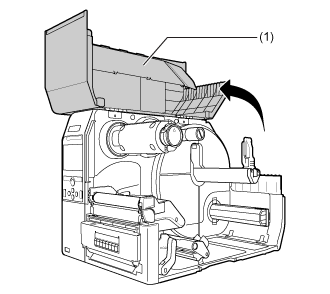

1.	Öffnen Sie die obere Abdeckung (1).

• Öffnen Sie die obere Abdeckung ganz, sodass diese nicht versehentlich zuklappt.

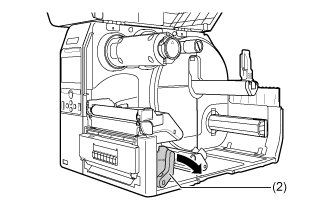

2.	Drücken Sie die Druckkopfverriegelung (2) nach hinten.

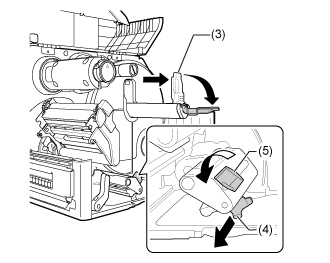

3.	Ziehen Sie die Etikettenhalterführung (3) und Etikettenführung (4) vom Drucker weg.

Drehen Sie den Knopf (5) im Gegenuhrzeigersinn, um die Etikettenführung zu lösen.

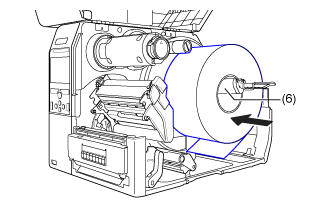

4.	Legen Sie das Etikettenpapier in den Etikettenhalter (6) ein.

Achten Sie darauf, dass die Etikettenrolle vollständig zur Innenseite des Druckers weist.

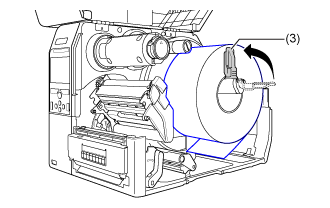

5.	Drücken Sie die Etikettenhalterführung (3) leicht gegen die Etikettenrolle.

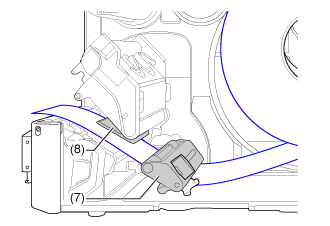

6.	Setzen Sie das Etikettenpapier unterhalb des Etikettendämpfers (7) und der Etikettensensorführung (8) ein, drücken Sie dabei das Etikettenpapier in das Innere des Druckers.

Achten Sie darauf, dass das Etikettenpapier nicht aus der Vorderseite des Druckers herausragt.

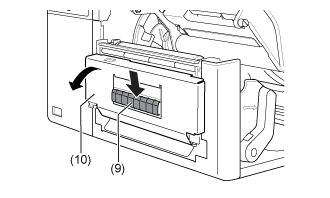

7.	Drücken Sie auf die Lasche (9) an der Vorderseite des Druckers, um die Spendereinheit (10) zu öffnen.

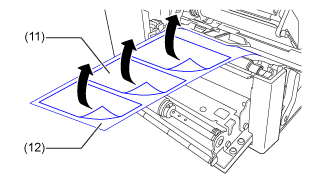

8.	Entnehmen Sie etwa 80 cm des Etikettenpapiers (11) vom Trägerpapier (12).

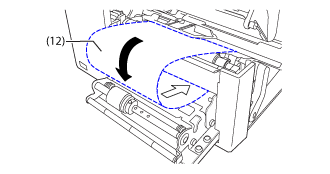

9.	Führen Sie das Trägerpapier (12) durch die Lücke der Spendereinheit zur Innenseite des Druckers.

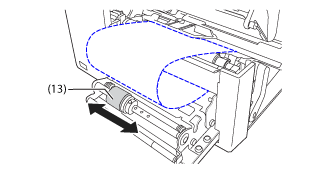

10.	Richten Sie die Spendewalze (13) an der Mitte des Etiketts aus.

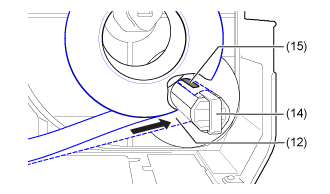

11.	Führen Sie das Trägerpapier (12) unterhalb des Trägerpapieraufwicklers (14) entlang und befestigen Sie es mit dem Clip (15).

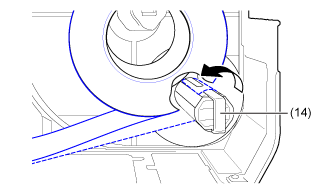

12.	Drehen Sie den Trägerpapieraufwickler (14) mit der Hand im Gegenuhrzeigersinn, um das Trägerpapier aufzuwickeln.

13.	Schließen Sie den Druckkopf.

14.	Schließen Sie die Spendereinheit.

15.	Drücken Sie die Etikettenführung leicht gegen das Ende des Etikettenpapiers und drehen Sie dann den Knopf, um die Etikettenführung zu verriegeln.

16.	Schließen Sie nun die obere Abdeckung.

• Passen Sie auf, dass Sie sich beim Schließen der oberen Abdeckung nicht Ihre Finger einklemmen.

17.	Drücken Sie im Offline-Modus die Taste (FEED (EINZUG)), um das Etikettenpapier einzuziehen.

18.	Drücken Sie die Taste (ONLINE), um in den Online-Modus zu wechseln.

• Beim Drucken mit Thermotransfer müssen Sie ein Farbband einlegen.

• Wenn Sie den Drucker längere Zeit nicht verwenden, lassen Sie die Spendereinheit geöffnet, um die Walze zu schützen.

---
