Einlegen des Etikettenpapiers mit der optionalen Rotationscuttereinheit (nur CL4NX Plus)

Sehen Sie sich hier das Video an (ohne Tonaufzeichnung).

•	Für die Etikettenrolle

•	Für Endlosetiketten

• Passen Sie auf, dass Sie die Cutterklinge nicht berühren.

　

Sehen Sie sich die Anleitung im nachfolgenden Video an.

Für die Etikettenrolle

Für Endlosetiketten

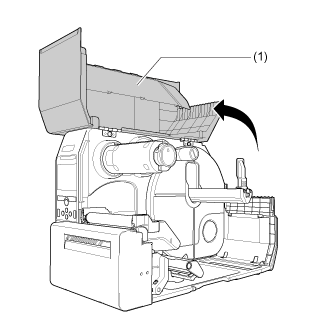

1.	Öffnen Sie die obere Abdeckung (1).

• Öffnen Sie die obere Abdeckung ganz, sodass diese nicht versehentlich zuklappt.

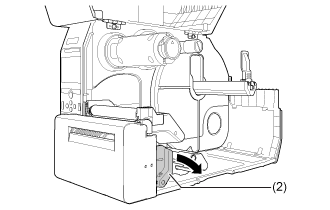

2.	Drücken Sie die Druckkopfverriegelung (2) nach hinten.

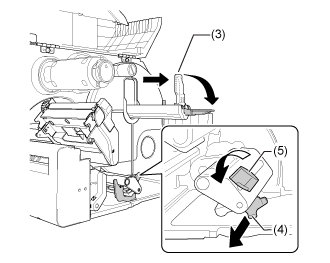

3.	Ziehen Sie die Etikettenhalterführung (3) und Etikettenführung (4) vom Drucker weg.

Drehen Sie den Knopf (5) im Gegenuhrzeigersinn, um die Etikettenführung zu lösen.

4.	Legen Sie die Etikettenrolle oder die Endlosetiketten ein.

Für die Etikettenrolle

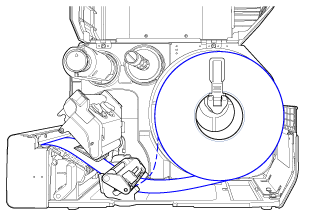

Der Verlauf des Etikettenpapiers ist in der folgenden Abbildung dargestellt.

Etikettenpapier mit Innenwicklung

Etikettenpapier mit Außenwicklung

a.	Legen Sie das Etikettenpapier in den Etikettenhalter (6) ein.

Achten Sie darauf, dass die Etikettenrolle vollständig in die Richtung des Druckers weist.

b.	Drücken Sie die Etikettenhalterführung (3) leicht gegen die Etikettenrolle.

　

Für Endlosetiketten

a.	Legen Sie die Endlosetiketten auf eine ebene Fläche und legen Sie dann das Etikettenpapier an der Rückseite des Druckers oder über den Etikettenschacht an der Unterseite des Druckers ein.

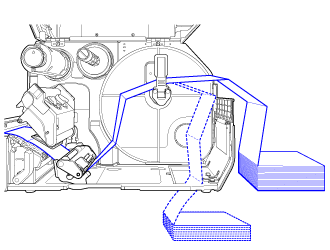

Der Verlauf des Etikettenpapiers ist in der folgenden Abbildung dargestellt.

Legen Sie das Etikettenpapier an der Rückseite des Druckers ein.

Legen Sie das Etikettenpapier an der Unterseite des Druckers ein.

• Achten Sie beim Einlegen des Etikettenpapiers darauf, dass die zu bedruckende Seite nach oben zeigt.

5.	Setzen Sie das Etikettenpapier unterhalb des Etikettendämpfers (7) und der Etikettensensorführung (8) ein, drücken Sie dabei das Etikettenpapier in das Innere des Druckers.

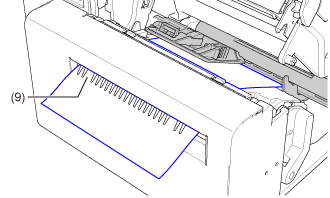

6.	Setzen Sie das Etikettenpapier von der Innenseite des Druckers in den Etikettenauswurf (9) ein.

7.	Drücken Sie den Druckkopf nach unten, bis die Druckkopfverriegelung verriegelt ist.

8.	Drücken Sie die Etikettenführung (4) leicht gegen das Ende des Etikettenpapiers und drehen Sie dann den Knopf (5), um die Etikettenführung zu verriegeln.

9.	Schließen Sie nun die obere Abdeckung.

• Passen Sie auf, dass Sie sich beim Schließen der oberen Abdeckung nicht Ihre Finger einklemmen.

10.	Drücken Sie im Offline-Modus die Taste (FEED (EINZUG)), um das Etikettenpapier einzuziehen.

11.	Drücken Sie die Taste (ONLINE), um in den Online-Modus zu wechseln.

• Beim Drucken mit Thermotransfer müssen Sie ein Farbband einlegen.

---
