[Lückenwerte]

Lückensensorwerte manuell festlegen.

So legen Sie die Einstellungen fest:

Passen Sie zuerst den Wert für die Spannung „Low“ des Lückensensors an.

1.	Entfernen Sie das Etikett vom Trägerband.

2.	Führen Sie das Trägerpapier durch den Etikettensensor. Richten Sie den Etikettensensor so aus, dass er die I-Marke (schwarze Markierung) nicht erkennt.

3.	Schließen Sie den Druckkopf. Führen Sie die Kalibrierung durch, nachdem Sie den Druckkopf geschlossen haben, um korrekte Kalibrierergebnisse zu erhalten.

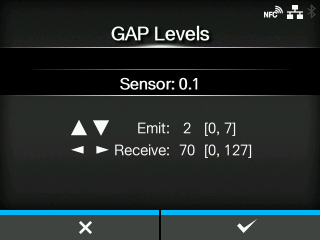

4.	Wählen Sie [Lückenwerte] im Menü [Kalibrieren] aus und drücken Sie die Taste .

5.	Drücken Sie die Tasten /, um den Wert [Emit] zu ändern, bis der Wert für [Sensor] unter 0,5 (V) liegt. Den Wert [Emit] so niedrig wie möglich festlegen.

6.	Wenn der Wert für [Sensor] nicht unter 0,5 liegt, nachdem Sie den Wert [Emit] geändert haben, drücken Sie die Tasten /, um den Wert [Receive] zu ändern.

7.	Notieren Sie sich beim obigen Vorgang den Wert für [Sensor]. Dies ist der Wert „Niedrig“ für den Lückensensor.

　

Passen Sie dann den Wert für die Spannung „Hoch“ des Lückensensors folgendermaßen an:

1.	Setzen Sie das Etikettenpapier (mit angebrachtem Trägerpapier) zwischen den Etikettensensoren ein. Richten Sie den Etikettensensor so aus, dass er die I-Marke (schwarze Markierung) nicht erkennt.

2.	Schließen Sie den Druckkopf.

3.	Überprüfen Sie den Wert für [Sensor].

Wenn der Wert 1,0 (V) über dem von Ihnen notierten Wert für die Stufe „Niedrig“ liegt, dann ist dies der Wert für die Stufe „Hoch“ für den Lückensensor.

Wenn der Unterschied zwischen den Stufen „Niedrig“ und „Hoch“ unter 1,0 liegt, passen Sie die Werte für [Emit] und [Receive] an, sodass die Differenz über 1,0 liegt, oder führen Sie die gesamte Kalibrierung für die Spannung „Niedrig“ des Lückensensors nochmals durch.

4.	Wenn die Stufen „Hoch“ und „Niedrig“ dem Standardwert entsprechen, drücken Sie die Taste , um den Wert zu bestätigen.

Die Standardwerte für die Stufen „Niedrig“ und „Hoch“ für den Lückensensor sind:

◦	Niedrig (nur mit Trägerband) ≤ 0,5 (V)

◦	Etiketten auf Trägerband: Hoch - Niedrig ≥ 1,0 (V)
