Zeitdiagramm des EXT-Eingangssignals

Element	Eingangswellenform

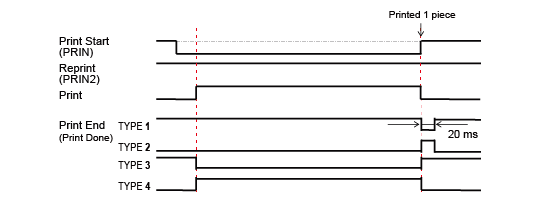

Druckstart

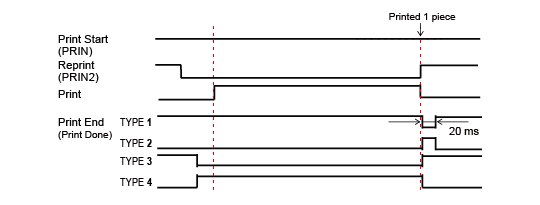

Druckwiederholung (kein Druckstartsignal)

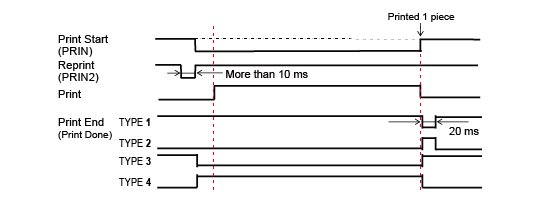

Druckwiederholung (mit Druckstartsignal)

• Halten Sie das Druckstartsignal (PRIN) auf „Niedrig“, bis das Druckendesignal (Drucken beendet) ausgegeben wird. Informationen zur Beibehaltung des Druckstartsignals (PRIN) finden Sie unter Beibehaltung des Druckstartsignals (PRIN). • Halten Sie das Ausdruckwiederholungssignal (PRIN2) länger als 10 ms aufrecht. Wenn das Signal kürzer als 10 ms beibehalten und das Druckwiederholungssignal nicht bestätigt wird, führt der Drucker keine Druckwiederholung aus.

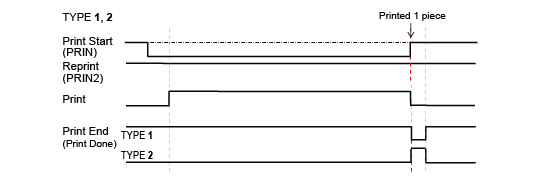

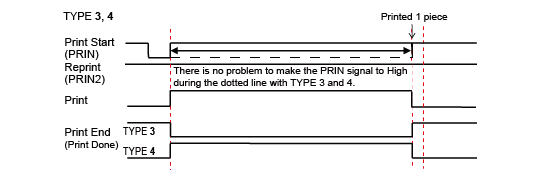

Beibehaltung des Druckstartsignals (PRIN)

Element	Eingangswellenform
Druckstart

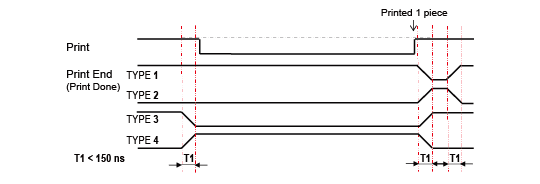

Druckende-(PREND)-Signal

•	Die Anstiegs- oder Abfallzeit (T1) des Drucken-beendet-Signals beträgt weniger als 150 ns. Sie müssen die Zeit berücksichtigen, wenn das Signal von den angeschlossenen Geräten ausgegeben wird.

•	Wenn das Druckstartsignal und das Druckwiederholungssignal gleichzeitig ausgegeben werden, wird das Druckstartsignal aktiviert und der Drucker führt keine Druckwiederholung aus.

•	Das Druckwiederholungssignal ist nur vom Zeitpunkt des Druckendes (QTY=0) bis zum Empfang der nächsten Druckdaten gültig. Ansonsten führt der Drucker keine Druckwiederholung aus.
