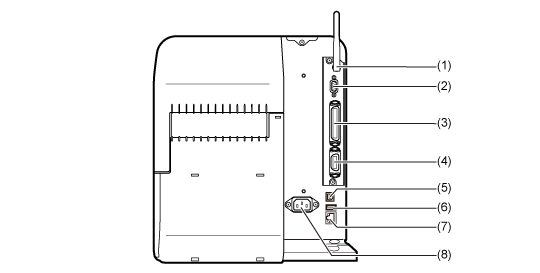

Rückansicht

(1) WLAN-Antenne (optional)

Stecker für die Installation der optionalen WLAN-Antenne.

(2) RS-232C-Anschluss

Zum Anschluss des Druckers an den Computer über die serielle RS-232C-Schnittstelle.

Sie können auch einen Barcodechecker anschließen.

Die Verwendung der RS-232C-Schnittstelle kann im Menü [Tools] > [Strichcodeleser] > [Lesen] > [Schnittstelle] ausgewählt werden.

(3) IEEE1284-Anschluss

Zum Anschluss des Druckers an den Computer über die IEEE1284-Schnittstelle.

(4) EXT-Anschluss (Schnittstelle für externes Signal)

Anschluss der Schnittstelle für externe Signale. Schließen Sie an diesen Anschluss ein optionales Gerät an.

(5) USB-Anschluss (Typ B)

Zum Anschluss des Druckers an den Computer über die USB-Schnittstelle.

(6) USB-Anschluss (Typ A)

Das Speichern der Druckereinstellungsinformationen auf dem USB-Speicher aktivieren.

Es können auch andere Geräte wie ein Barcodechecker, ein Barcodescanner oder eine Tastatur angeschlossen werden.

• Prüfen Sie den USB-Speicher auf Viren, bevor Sie ihn an den Drucker anschließen. Die SATO Corporation haftet nicht für Fehlfunktionen des Druckers, die durch einen Virus von einem USB-Speicher verursacht wurden.

(7) LAN-Anschluss

Zum Anschluss des Druckers an das Netzwerk über die LAN-Schnittstelle.

(8) Netzanschluss

Versorgt den Drucker über das eingesteckte Netzkabel mit Strom.

Vergewissern Sie sich vor Anschluss, dass die Wechselspannung in Ihrer Region im Bereich von 100 bis 240 V Wechselstrom, 50 bis 60 Hz liegt.
