IEEE1284-Schnittstelle

Diese Schnittstelle entspricht dem IEEE1284-Standard.

Basisspezifikationen
Anschluss	Amphenol 36-polig, Buchse
Signalstärke	Hoher Pegel +2,4 bis +5,0 V Niedriger Pegel +0,0 bis +0,4 V
Empfangsmodus	Single-Item-Speicher, Multi-Item-Speicher

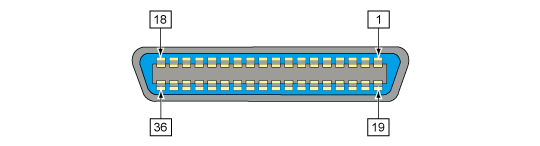

Pinbelegung
Pin-Nr.	I/O	Beschreibung
1	Eingang	STROBE
2 - 9	Eingang	DATEN 1 - DATEN 8 DATEN1 LSB DATEN8 MSB
10	Ausgang	BESTÄTIGEN
11	Ausgang	BESETZT
12	Ausgang	PAPIERENDE/PAPIERFEHLER
13	Ausgang	AUSWÄHLEN
14	Eingang	AUTOMATISCHER EINZUG
15	-	Wird nicht verwendet
16	-	LOGIK-Masse
17	-	Gehäusemasse
18	-	+5 V
19	-	STROBE ZURÜCKGEBEN
20-27	-	DATEN 1 - DATEN 8 ABRUFEN
28	-	BESTÄTIGEN ZURÜCKGEBEN
29	-	BESETZT ZURÜCKGEBEN
30	-	PAPIER LEER ZURÜCKGEBEN
31	Eingang	INITIALISIEREN
32	Ausgang	FEHLER
33-35	-	Wird nicht verwendet
36	Eingang	EINGANG AUSWÄHLEN

Kabelspezifikationen
Kabelanschluss	Amphenol 36-polig, Stecker
Kabellänge	bis 1,5 m

• Die technischen Daten können ohne Vorankündigung geändert werden.
