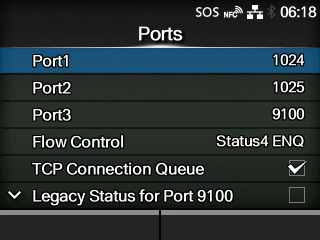

[Anschlüsse]

TCP/IP-Portnummer festlegen.

Die folgenden Optionen sind verfügbar:

Port 1

Die Portnummer für den Port1 festlegen.

Für eine 2-Port-Verbindung von Status4 wird dieser Port für den Empfang der Druckdaten verwendet. Für eine 1-Port-Verbindung von Status3/Status5 wird dieser Port für den Empfang der Druckdaten wie auch die Rückgabe des Druckerstatus verwendet.

Port 2

Die Portnummer für den Port2 festlegen.

Bei der 2-Port-Verbindung von Status4 wird dieser Port für die Rückgabe des Druckerstatus verwendet.

Port 3

Die Portnummer für den Port3 festlegen.

Für eine 1-Port-Verbindung von Status3/Status4/Status5 wird dieser Port für den Empfang der Druckdaten wie auch die Rückgabe des Druckerstatus verwendet.

Fluss-Protokoll

Kommunikationsprotokoll festlegen.

TCP-Verbindungswarteschlange

Festlegen, ob Warteschlangen für Verbindungen erlaubt sind, wenn mehrere Hosts oder Anwendungen Verbindungsanfragen an den Drucker senden.

Vorheriger Status für Port 9100

Legen Sie fest, ob das Format des Rückgabestatus von Port3 zum Legacy-Modus geändert werden soll.

◦	Diese Option wird nicht angezeigt, wenn Sie im Menü [Fluss-Protokoll] die Option [Ohne] ausgewählt haben.

ENQ-Antwortverzögerung

Den Zeitraum für die Verzögerung von Statusantworten auf die Statusanfrage ENQ festlegen.

◦	Diese Option wird nicht angezeigt, wenn Sie im Menü [Fluss-Protokoll] die Option [Status4] ausgewählt haben.

Antwortzyklus

Intervall für zyklische Statusantworten festlegen.

◦	Diese Option wird nur angezeigt, wenn Sie im Menü [Fluss-Protokoll] die Option [Status4] ausgewählt haben.

BCC

Die BCC-Überprüfungsfunktion einrichten.

◦	Diese Option wird nur angezeigt, wenn Sie im Menü [Fluss-Protokoll] die Option [Status5] ausgewählt haben.

Rollen von Port 1 und Port 3

Für die Socketserver-Funktion für TCP/IP kann eine der folgenden Verbindungsoptionen verwendet werden.

Die zu verwendenden Ports und ihre Rollen sind von der Verbindungsmethode und dem Kommunikationsprotokoll abhängig.

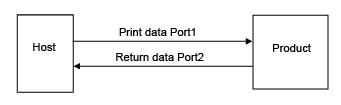

2-Port-Verbindung

Port 1 wird für den Empfang von Daten und Port 2 für die Rückgabe des Druckerstatus verwendet.

Die 2-Port-Verbindung ist verfügbar, wenn als Kommunikationsprotokoll Status4 ausgewählt ist.

1-Port-Verbindung

Ein Port wird für den Empfang der Druckdaten wie auch die Rückgabe des Druckerstatus verwendet.

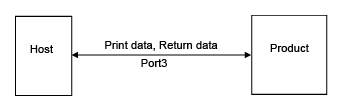

Wenn als Kommunikationsprotokoll Status4 ausgewählt ist, wird Port3 verwendet.

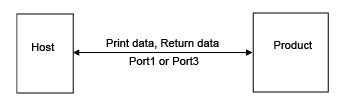

Wenn als Kommunikationsprotokoll Status3 oder Status5 ausgewählt ist, wird Port1 oder Port3 verwendet.
