[Ausgänge]

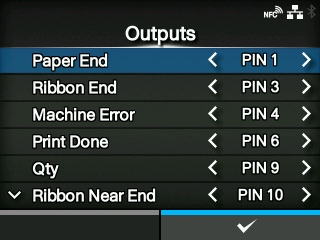

Für Nicht-RFID-Modelle

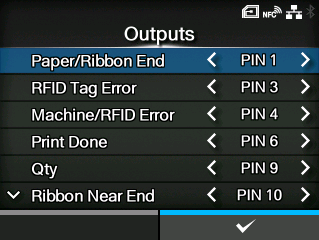

Für RFID-Modelle
Weisen Sie die Stiftnummer den Ausgangssignalen zu.
Drücken Sie die Tasten /, um die Option hervorzuheben, die Sie ändern möchten, und drücken Sie die Tasten /, um die Stiftnummer zu ändern.
Drücken Sie die Taste , um die Einstellungen zu speichern und zum Menü [I/O-Signale] zurückzukehren.
Die folgenden Optionen sind verfügbar:
Papier-End
Paper/Ribbon End (für RFID-Modelle)
Weisen Sie die Stiftnummer dem Papierendesignalausgang zu.
Weisen Sie die Stiftnummer dem Papier-/Farbbandendesignalausgang zu, wenn die RFID installiert ist.
Farbband Ende
RFID-Tag-Fehler (für RFID-Modelle)
Weisen Sie die Stiftnummer dem Farbbandendesignalausgang zu.
Weisen Sie die Stiftnummer dem RFID-Tag-Fehlersignalausgang zu, wenn die RFID installiert ist.
Gerätefehler
Machine/RFID Error (für RFID-Modelle)
Weisen Sie die Stiftnummer dem Maschinenfehlersignalausgang zu.
Weisen Sie die Stiftnummer dem Maschinen-/RFID-Tag-Fehlersignalausgang zu, wenn die RFID installiert ist.
Druck beendet
Weisen Sie die Stiftnummer dem Drucken-beendet-Signalausgang zu.
Qualität
Offline
[Qualität] wird angezeigt, wenn Sie [MODUS 1] im Menü [EXT. 9-polig] ausgewählt haben.
[Offline] wird angezeigt, wenn Sie [MODUS 2] im Menü [EXT. 9-polig] ausgewählt haben.
Weisen Sie die Stiftnummer dem Anzahl/Offline-Signalausgang zu.
Farbband fast aufgebraucht
Weisen Sie die Stiftnummer dem Farbband-fast-aufgebraucht-Signalausgang zu.
Spender
Weisen Sie die Stiftnummer dem Spendersignalausgang zu.
◦
Verwenden Sie dieses Signal, um die Spendereinheit oder das Linerless-Cuttermodul anzuschließen (nur CL4NX Plus).
Etiketten fast aufgebraucht
Weisen Sie die Stiftnummer dem Etiketten-fast-aufgebraucht-Signalausgang zu.
Die Optionen für jeden Signalausgang sind wie folgt:
[PIN 1]
Das ausgewählte Signal dem Stift 1 zuweisen.
[PIN 3]
Das ausgewählte Signal dem Stift 3 zuweisen.
[PIN 4]
Das ausgewählte Signal dem Stift 4 zuweisen.
[PIN 6]
Das ausgewählte Signal dem Stift 6 zuweisen.
[PIN 9]
Das ausgewählte Signal dem Stift 9 zuweisen.
[PIN 10]
Das ausgewählte Signal dem Stift 10 zuweisen.
[AUS]
Das ausgewählte Signal dem Aus-Modus zuweisen.

•
Sie können keine verschiedenen Ausgänge der gleichen Stiftnummer zuweisen. Wenn Sie versuchen, sie der gleichen Stiftnummer zuzuweisen, werden die Einstellungen in Rot angezeigt und Sie können die Einstellungen nicht speichern.
