RS-232C-Schnittstellenverbindung (Standard)

Schließen Sie das Schnittstellenkabel an, wenn der Drucker ausgeschaltet ist.

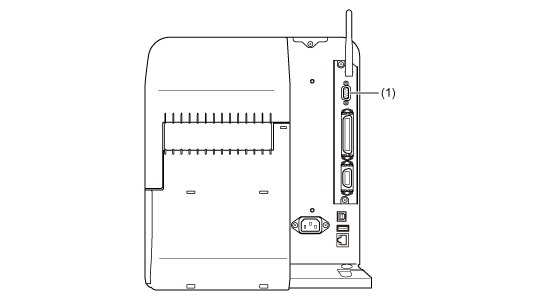

Schließen Sie das RS-232C-Kabel an den RS-232C-Anschluss (1) an.

Konfigurieren Sie die Schnittstelleneinstellungen des Druckers entsprechend denen des Computers.

Die Kommunikationsbedingungen der RS-232C-Schnittstelle können Sie im Menü [Schnittstelle] des Druckers oder mit dem All-in-One-Tool festlegen.

• Um die RS232C-Schnittstelle für die Verbindung mit dem Computer zu verwenden, muss das Menü [Tools] > [Strichcodeleser] > [Lesen] > [Schnittstelle] des Druckers auf [RS-232C] festgelegt werden. • Die Schnittstelleneinstellungen des Computer können Sie so überprüfen: Klicken Sie im Geräte-Manager mit der rechten Maustaste auf [Ports (COM & LPT)] > [Communications Port (COM1)] und wählen Sie [Properties] aus. Sehen Sie sich dann die auf der Registerkarte [Port Settings] angezeigten Eigenschaften an. • Beachten Sie, dass je nach den Einstellungen für das Kommunikationsprotokoll ein unterschiedliches RS-232C-Kabel erforderlich ist. Mit einem falschen Kabel ist keine ordnungsgemäße Funktionsweise gewährleistet. • Wenn sich die Kommunikationseinstellungen zwischen dem Computer und dem Drucker unterscheiden, ist kein ordnungsgemäßer Betrieb möglich. Es wird ein Kommunikationsfehler erkannt. • Damit Sie den Druckertreiber verwenden können, muss als Kommunikationsprotokoll „Status4“ ausgewählt sein. (Der voreingestellte Wert des Kommunikationsprotokolls für die jeweilige RS-232C-Schnittstelle des Druckers ist Status4.) • Achten Sie darauf, das empfohlene RS-232C-Kabel zu verwenden. • Drucken mit dem Konvertierungskabel von USB auf Seriell ist nicht gewährleistet. Es wird auch kein Support für das Anschlussverfahren angeboten.

---
