Aansluiten van de RS-232C-interface (Standaard)

Sluit de interfacekabel aan wanneer de printer is uitgeschakeld.

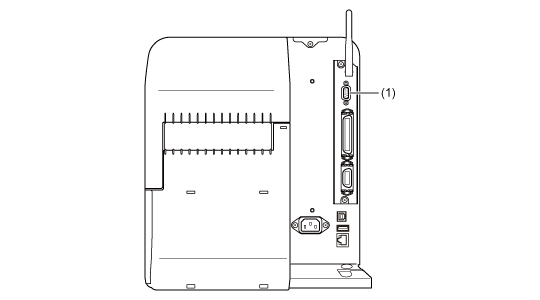

Verbind de RS-232C-kabel met de RS-232C-aansluiting (1).

Stel de interface van de printer in op basis van de interface-instellingen van de computer.

U kunt de communicatieparameters van de RS-232C-interface instellen via het menu [Interface] op de printer of met de All-In-One Tool.

• Om de RS-232C-interface te gebruiken om verbinding te maken met de computer, moet het [Extra] > [Barcodelezer] > [Lezen] > [Interface]-menu van de printer worden ingesteld op [RS-232C]. • Ga als volgt te werk om de interface-instellingen van de computer te bevestigen. Klik in Apparaatbeheer met de rechtermuisknop op [Ports (COM & LPT)] > [Communications Port (COM1)] en selecteer [Properties]. Open vervolgens het tabblad [Port Settings] op het scherm Eigenschappen. • De verbindingskabel voor de RS-232C-kabel varieert afhankelijk van het ingestelde communicatieprotocol. Gebruik de juiste kabel om een goede werking te waarborgen. • Als de communicatie-instellingen op de computer en de printer niet met elkaar overeenkomen, zal de interface niet goed werken. In dit geval wordt een communicatiefout gemeld. • Als u het printerstuurprogramma wilt gebruiken, moet u het communicatieprotocol instellen op Status4. (De beginwaarde voor het communicatieprotocol voor de RS-232C-interface van de printer is Status4.) • Gebruik altijd de aanbevolen RS-232C-kabel. • Als een seriële USB-conversiekabel wordt gebruikt, kan de werking van de afdrukfuncties niet worden gegarandeerd. In dit geval wordt evenmin ondersteuning voor de verbindingsprocedure geboden.

---
