Basisspecificaties van de barcodecontrolefunctie

De barcodecontrolefunctie voert een leescontrole uit van een barcode die door deze printer is afgedrukt om verspreiding van labels met ondeugdelijke barcodes te voorkomen. U kunt deze functie gebruiken door de ondersteunde barcodecheckers op de printer te installeren.

De basisspecificaties van de barcodecontrolefunctie zijn als volgt:

Item		Specificatie
Ondersteunde barcodecheckers		• Gemaakt door IDEC/DATALOGIC (USB-verbinding) ◦ WB1F-100S1S (voor 1D-barcodes) ◦ GFS4170 (voor 1D-barcodes) ◦ GFS4470 (voor 1D-barcodes/2D-codes) • Gemaakt door KEYENCE (RS-232C verbinding) ◦ BL-1301 (voor 1D-barcodes) ◦ SR-710 (voor 1D-barcodes/2D-codes) Raadpleeg de handleiding van de barcodechecker voor de instellingen en ondersteunde barcodes.
Ondersteunde commando’s		SBPL/SZPL/SIPL/STCL/SDPL/SEPL   • AEP wordt niet ondersteund.
Ondersteunde afdrukmodi		Doorlopend/Snijmes/Snijden & afdrukken/Dispenser/Linerless (alleen CL4NX Plus)   • Niet beschikbaar in afscheurmodus. • Niet beschikbaar voor RFID-modellen. • De functie Void Print (Afdruk Leeg) is niet beschikbaar in de modus Dispenser/Linerless (alleen CL4NX Plus).
Printsnelheid/helderheid van de afdruk		De optimale printsnelheid en print donkerte voor beveiligde aflezing variëren afhankelijk van verschillende omstandigheden, zoals het type barcode en lay-out van het label. Zorg ervoor dat een leestest zorgvuldig wordt gedaan en bepaal de instellingen.

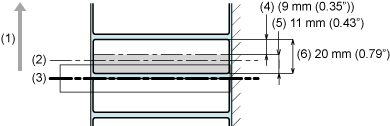

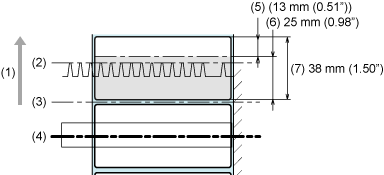

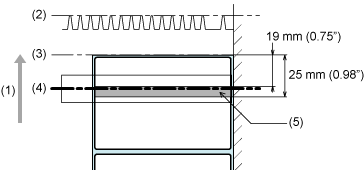

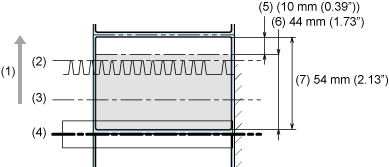

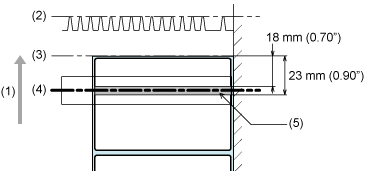

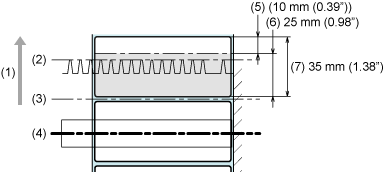

Afdrukbaar gebied (Barcode leesbaar gebied)		Hetzelfde als productspecificaties. Er zijn echter de volgende beperkingen: Continue modus Barcodes afgedrukt binnen het bereik van 11 mm vanaf de volgrand van het label kunnen niet worden gelezen omdat het geblokkeerd is door de printkop en de lintinstelplaat. (1) Doorvoerrichting van het medium (2) Lintinstelplaat (3) Printkop (4) Leesbaar gebied (voor de minimale medialengte) (5) Niet-leesbaar gebied (6) Minimale medialengte Snijmes/Snijden & Afdrukmodus Barcodes die binnen het volgende gebied worden afgedrukt, kunnen niet worden gelezen omdat het gebied wordt geblokkeerd door de beschermkap snijmes. ◦ Snijmes (snijden per label): 25 mm vanaf het einde van het label (1) Doorvoerrichting van het medium (2) Beschermkap snijmes (3) Snijpositie (4) Printkop (5) Leesbaar gebied (voor de minimale medialengte) (6) Niet-leesbaar gebied (7) Minimale medialengte 　 ◦ Snijmes (snijden volgens het gespecificeerde aantal labels)/Knippen & afdrukken: 44 mm vanaf het einde van het label (1) Doorvoerrichting van het medium (2) Beschermkap snijmes (3) Snijpositie (4) Printkop (5) Leesbaar gebied (voor de minimale medialengte) (6) Niet-leesbaar gebied (7) Minimale medialengte Snijden en afdrukmodus Druk geen 2D-code of seriële barcode (90° of 270° ten opzichte van de media-invoerrichting) af binnen het volgende gebied, omdat dit kan resulteren in een witte vlek. ◦ CL4NX Plus: 18 tot 23 mm vanaf de voorkant van het label (snijpositie) (1) Doorvoerrichting van het medium (2) Beschermkap snijmes (3) Snijpositie (4) Printkop (5) Bereik waarin witte vlekken optreden 　 ◦ CL6NX Plus: 19 tot 25 mm vanaf de voorkant van het label (snijpositie) (1) Doorvoerrichting van het medium (2) Beschermkap snijmes (3) Snijpositie (4) Printkop (5) Bereik waarin witte vlekken optreden Linerlessmodus (alleen CL4NX Plus) Barcodes afgedrukt binnen een bereik van 25 mm vanaf de volgrand van het label kunnen niet worden gelezen omdat het geblokkeerd is door de beschermkap van het snijmes. (1) Doorvoerrichting van het medium (2) Beschermkap snijmes (3) Snijpositie (4) Printkop (5) Leesbaar gebied (voor de minimale medialengte) (6) Niet-leesbaar gebied (7) Minimale medialengte
Geschikte media-afmetingen	Mediabreedte	Hetzelfde als productspecificaties.
	Mediapitch	De minimumgrootte verschilt van de productspecificaties. Continue modus ◦ 203 dpi: 20 tot 2.497 mm (met rugpapier: 23 tot 2.500 mm) ◦ 305 dpi: 20 tot 1.497 mm (met rugpapier: 23 tot 1.500 mm) ◦ 609 dpi (alleen CL4NX Plus): 20 tot 397 mm (met rugpapier: 23 tot 400 mm) Snijmes-modus (elk label snijden) ◦ 203 dpi: 35 tot 2.497 mm (met rugpapier: 38 tot 2.500 mm) ◦ 305 dpi: 35 tot 1.497 mm (met rugpapier: 38 tot 1.500 mm) ◦ 609 dpi (alleen CL4NX Plus): 35 tot 397 mm (met rugpapier: 38 tot 400 mm) Snijmes (snijden volgens het gespecificeerde aantal label)/Snijden & Afdrukmodus ◦ 203 dpi: 54 tot 2.497 mm (met rugpapier: 57 tot 2.500 mm) ◦ 305 dpi: 54 tot 1.497 mm (met rugpapier: 57 tot 1.500 mm) ◦ 609 dpi (alleen CL4NX Plus): 54 tot 397 mm (met rugpapier: 57 tot 400 mm) Dispensermodus ◦ 27 tot 397 mm (met rugpapier: 30 tot 400 mm) Linerlessmodus (alleen CL4NX Plus) ◦ 38 tot 120 mm
Geschikte mediatypes		Hetzelfde als productspecificaties. Als het label zilver of gelamineerd is, is het echter moeilijk voor de barcodecontrole om de barcode te lezen, omdat de verlichting van de barcodecontrole een reflectie op het label kan veroorzaken. Zorg ervoor dat u van tevoren zorgvuldig een leestest uitvoert.
Leesbare barcoderichtingen	1D-barcode­checker	(1) Doorvoerrichting van het medium
	2D-codechecker	(1) Doorvoerrichting van het medium Plaats de barcode binnen de grootte van het visuele veld. Voer van tevoren een zorgvuldige leestest uit.
Aanbevolen barcode-afmetingen	1D-barcode	Smalle balk: 0,25 mm of groter • 203 dpi: 2 dots of meer • 305 dpi: 3 dots of meer • 609 dpi (alleen CL4NX Plus): 6 dots of meer Raadpleeg de specificaties van elke barcodechecker.
	2D-code	Celformaat: 0,25 mm of groter • 203 dpi: 2 dots of meer • 305 dpi: 3 dots of meer • 609 dpi (alleen CL4NX Plus): 6 dots of meer Raadpleeg de specificaties van elke barcodechecker. De grootte van het visuele veld voldoet aan de specificaties van de barcodechecker.

　

Beschikbare codeformaten

De barcodecontrolefunctie ondersteunt de volgende codeformaten. Controleer de specificaties van de barcodechecker om te zorgen voor compatibiliteit met de beschikbare codetypen.

Codetype	Beschikbare codeformaten
1D-barcodes	CODABAR (NW-7) CODE39, CODE93, CODE128 JAN/EAN-13/8 UPC-A/UPC-E ITF Industrial 2 of 5 Matrix 2 of 5 MSI GS1-128 POSTNET IMB (USPS) GS1 DataBar Omnidirectional GS1 DataBar Truncated GS1 DataBar Limited GS1 DataBar Expanded GS1 DataBar Stacked GS1 DataBar Stacked Omnidirectional GS1 DataBar Expanded Stacked
2D-codes	PDF417 Micro PDF417 Maxi Code QR-code Micro QR-code Gegevensmatrix Aztec Code
Gecombineerde symbolen	JAN/EAN-13/8(CC-A/CC-B) UPC-A/UPC-E(CC-A/CC-B) GS1-128(CC-A/CC-B/CC-C) GS1 DataBar(CC-A/CC-B)

• Om de vergelijkingsmodus te gebruiken, maakt u barcodes met behulp van barcodecommando's. Als een barcode zoals grafische gegevens (BMP-beeld, enz.) of een voorgedrukte barcode binnen het barcode leesbare gebied wordt geplaatst, werkt deze modus mogelijk niet correct.

• In de leesbare modus kunt u barcodes opnemen die niet door middel van barcodecommando's zijn gemaakt (zoals grafische gegevens of voorbedrukte barcodes) als het controledoel. Selecteer om dit te doen [Instellingen] in [Aant. barcodes instellen] en specificeer het aantal barcodes per label in [Barcodes per Label]. Het kan echter het geval zijn dat deze barcodes niet kunnen worden gelezen door scanners, waardoor deze modus niet correct werkt.

---
