Warunki wyzwalania końca papieru

Warunki wystąpienia końca papieru zależą od działania produktu.

Warunki wystąpienia końca papieru podczas podawania

Koniec papieru występuje, gdy stan braku papieru utrzymuje się, nawet po wykryciu stanu braku papieru przez czujnik końca papieru, gdy 15 mm papieru jest nadal podawane.

(1) Pozycja głowicy drukującej

(2) Czujnik końca papieru: czujnik znacznika I-mark/czujnik przerwy

Wybrać w menu [Drukowanie] > [Zaawansow.] > [Koniec papieru] lub określić poleceniem.

(3) Kierunek podawania nośnika

Warunki wystąpienia końca papieru podczas drukowania

1.	Czujnik końca papieru wykrywa brak papieru w pozycji, w której podane zostało 15 mm.

2.	Jeśli pozostała wielkość wydruku jest mniejsza niż odległość między pozycją głowicy drukującej a czujnikiem końca papieru -15 mm, po wykonaniu wydruku 1 występuje błąd końca papieru.

Jeśli pozostała ilość nośnika jest większa niż odległość między pozycją głowicy drukującej a czujnikiem końca papieru -15 mm, błąd końca papieru występuje bezpośrednio po wykryciu końca papieru, a produkt wykona wydruk ponownie po usunięciu błędu końca papieru.

(1) Pozycja głowicy drukującej

(2) Czujnik końca papieru: czujnik znacznika I-mark/czujnik przerwy

Wybrać w menu [Drukowanie] > [Zaawansow.] > [Koniec papieru] lub określić poleceniem.

(3) Kierunek podawania nośnika

Jeśli błąd końca papieru wykryty zostanie w trakcie drukowania, reakcja zależy od pozostałej wielkości wydruku i nośnika w momencie wykrycia błędu.

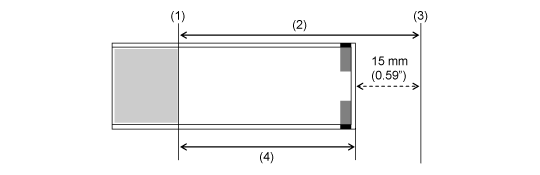

Pozostała wielkość nośnika obliczana jest w następujący sposób:

Pozostała ilość nośnika = odległość między pozycją głowicy drukującej a czujnikiem końca papieru -15 mm

(1) Pozycja głowicy drukującej

(2) Odległość między pozycją głowicy drukującej a czujnikiem końca papieru

(3) Czujnik końca papieru

(4) Pozostała wielkość nośnika

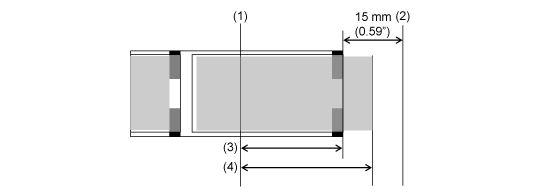

•	Gdy pozostała wielkość wydruku jest większa niż pozostała wielkość nośnika

Jeśli pozostała wielkość wydruku jest większa niż pozostała wielkość nośnika w momencie wykrycia błędu końca papieru, produkt nie jest w stanie dokończyć zadania drukowania. Natychmiast przerywane jest drukowanie i występuje błąd końca papieru.

(1) Pozycja głowicy drukującej

(2) Czujnik końca papieru

(3) Pozostała wielkość nośnika

(4) Pozostała wielkość wydruku

•	Gdy pozostała wielkość wydruku jest mniejsza niż pozostała wielkość nośnika

Jeśli pozostała wielkość wydruku jest mniejsza niż pozostała wielkość nośnika, produkt dokończy zadanie drukowania i wystąpi błąd końca papieru.

(1) Pozycja głowicy drukującej

(2) Czujnik końca papieru

(3) Pozostała wielkość nośnika

(4) Pozostała wielkość wydruku

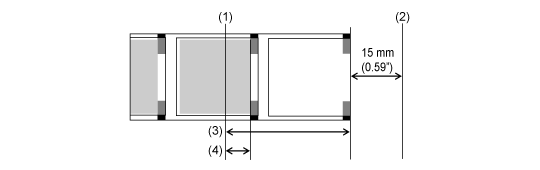

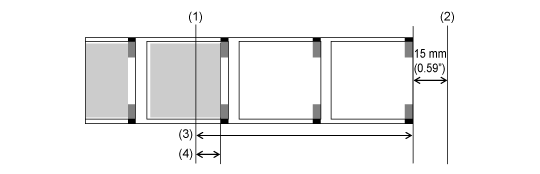

Jeśli w momencie wykrycia błędu końca papieru między głowicą drukującą a czujnikiem końca papieru znajduje się więcej niż jeden arkusz, błąd końca papieru wystąpi dopiero po zakończenia drukowania aktualnie drukowanej etykiety.

(1) Pozycja głowicy drukującej

(2) Czujnik końca papieru

(3) Pozostała wielkość nośnika

(4) Pozostała wielkość wydruku

---
