Carga de etiquetas con dispensador

Vea el vídeo aquí (no tiene audio).

•	Para el tipo estándar/izquierda

•	Para el tipo opuesto/derecha

El tema siguiente describe cómo dispensar etiquetas y cómo se expulsa el papel soporte del producto.

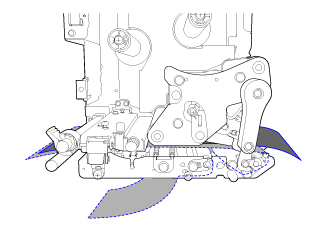

• En la imagen siguiente se muestra el recorrido de las etiquetas. Etiqueta Papel soporte

　

En el vídeo siguiente podrá ver el procedimiento.

Tipo estándar/izquierda

Tipo opuesto/derecha

1.	Abra la cubierta superior (1).

• Abra la cubierta superior por completo para evitar que se cierre de forma accidental.

2.	Gire la palanca de bloqueo del cabezal (2) en sentido horario para desbloquear el cabezal de impresión.

3.	Tire de la palanca de bloqueo de avance (3) para desbloquear el conjunto del sensor de etiquetas y rodillo de avance.

El conjunto del sensor de etiquetas y rodillo de avance (4) se levanta.

4.	Tire de la guía de las etiquetas (5) alejándola del producto.

5.	Pase las etiquetas entre el eje de etiquetas (6), por debajo del conjunto del sensor de etiquetas y rodillo de avance (4) y el conjunto del cabezal de impresión (7) y tire hasta la salida de descarga (8).

Compruebe que el extremo del papel salga por la salida de descarga.

6.	Empuje las etiquetas hasta que el borde interior de las etiquetas toque ligeramente el armazón central del producto , y luego empuje la guía de las etiquetas (5) ligeramente contra el borde externo de las etiquetas .

7.	Tire de la etiqueta hacia fuera por la salida de descarga y retire del papel soporte (10) unos 30 cm (11,8 pulgadas) de las etiquetas (9).

8.	Empuje la lengüeta (11) hacia arriba para soltar la placa de presión (12).

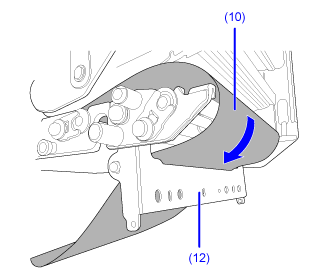

9.	Pase el papel soporte (10) por la ranura de la placa de presión (12).

10.	Gire la palanca de bloqueo del cabezal (2) en sentido antihorario para bloquear el cabezal de impresión , y luego apriete el conjunto del sensor de etiquetas y rodillo de avance (4) hacia abajo hasta que la palanca de bloqueo de avance (3) quede bloqueada .

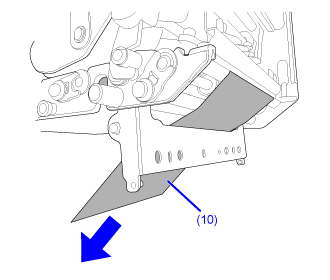

11.	Tire ligeramente del papel soporte (10) para que las etiquetas no se aflojen.

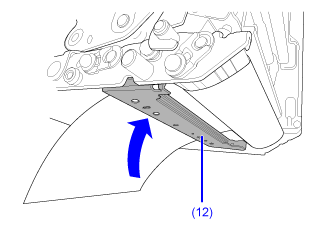

12.	Presione la parte central de la placa de presión (12) para fijarla en su sitio.

13.	Cierre la cubierta superior.

• Cuando cierre la cubierta superior, tenga cuidado de no pillarse los dedos.

14.	Pulse el botón (FEED) (Avance) en modo Offline para hacer avanzar las etiquetas.

15.	Pulse el botón (ONLINE) o el botón para pasar al modo Online.

• Cuando se imprime con transferencia térmica se debe colocar la cinta.

---
