Sustitución del cabezal de impresión

Cuando el cabezal de impresión está dañado o gastado, se puede extraer y sustituir con facilidad.

• No encienda ni apague el producto, ni enchufe o desenchufe el cable de alimentación con las manos mojadas. Si lo hace, puede recibir una descarga eléctrica. • Antes de retirar el cabezal de impresión, desconecte el cable de alimentación de la toma de CA. • Para evitar dañar el cabezal de impresión, póngase unos guantes antes de sustituirlo.

　

Consulte los siguientes vídeos sobre los distintos procedimientos de sustitución.

Para el tipo estándar/izquierda

Sustituir cabezal (S84NX)

Sustituir cabezal (S86NX)

Para el tipo opuesto/derecha

Sustituir cabezal (S84NX)

Sustituir cabezal (S86NX)

1.	Compruebe que el producto esté apagado y desconecte el cable de alimentación de la toma de CA.

2.	Abra la cubierta superior.

• Abra la cubierta superior por completo para evitar que se cierre de forma accidental.

3.	Gire la palanca de bloqueo del cabezal (1) en sentido horario para desbloquear el cabezal de impresión.

• Después de imprimir, el cabezal de impresión y el área que lo rodea están calientes. Espere a que el producto se enfríe. • Si toca el borde del cabezal de impresión con las manos puede lesionarse.

4.	Retire las etiquetas y la cinta si ya están cargadas.

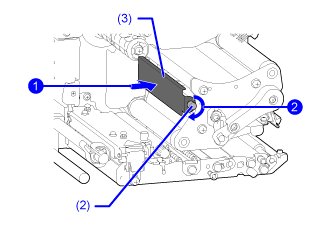

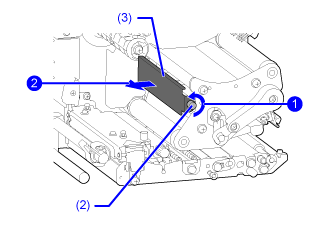

5.	Afloje el tornillo de apriete (2) fijado a la cubierta (3) al lado del conjunto del cabezal de impresión , y retire la cubierta (3) .

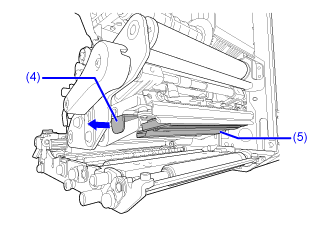

6.	Tire de la lengüeta (4) para extraer el cabezal de impresión (5).

Cuando se desbloquee el cabezal de impresión, sujételo con la mano.

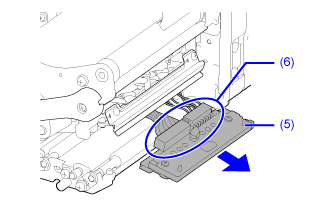

7.	Extraiga el cabezal de impresión (5) y retire todos los conectores (6) del cabezal de impresión (5) defectuoso.

• (S84NX solamente) Para los modelos RFID, la antena UHF RFID se instala en el cabezal de impresión. Tenga cuidado de no tirar demasiado del cable de antena al sustituir el cabezal. Póngase en contacto con el revendedor, el distribuidor o el servicio técnico de SATO para obtener más información.

8.	Conecte todos los conectores (6) al nuevo cabezal de impresión.

• Manipule el cabezal de impresión con cuidado. No contamine ni raye la superficie del cabezal porque es muy sensible.

9.	Tire hacia atrás y disponga los cables (7) desde la parte superior del conjunto del cabezal de impresión.

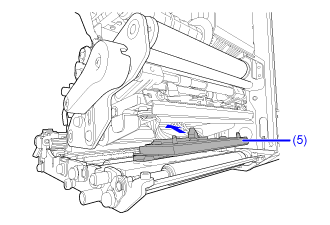

10.	Instale el cabezal de impresión (5) en el conjunto del cabezal de impresión.

Alinee el cabezal de impresión y presiónelo hacia arriba hasta que quede sujeto.

11.	Vuelva a colocar la cubierta (3) en la parte superior del conjunto del cabezal de impresión y apriete el tornillo de mariposa (2) .

• Cuando coloque la cubierta, tenga cuidado de no apretar el cable.

12.	Vuelva a colocar las etiquetas y la cinta si las había retirado en el paso 4.

---
