Modo de dispensar e imprimir, retroceso antes de la impresión, con el sensor de etiquetas activado y con entrada de impulsos

Funcionamiento

*1 Si los datos siguientes se reciben antes de que termine la impresión, se realiza la siguiente operación de impresión y la dispensación se detiene en la posición de dispensación.

*2 Si los datos siguientes no terminan de recibirse antes de que termine la impresión, se hacen avanzar etiquetas en blanco y la dispensación se detiene en la posición de dispensación.

• En la figura anterior se muestra la posición de referencia cuando se utiliza el sensor de intervalo.

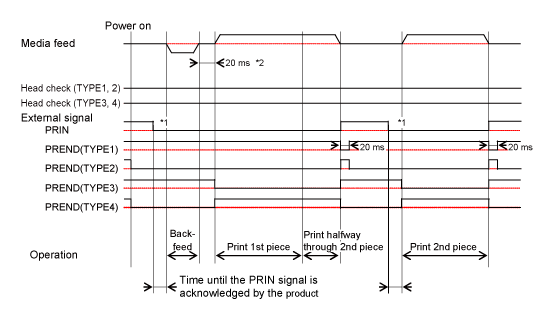

Diagrama de tiempo (sin comprobación del cabezal)

• Si los datos de impresión incluyen el comando RFID, la impresión se detiene temporalmente después de imprimir 1 etiqueta. En este caso, las operaciones de entrada de la señal externa son las mismas que cuando se activa la comprobación del cabezal. • Si se ha seleccionado [Activado] en el menú [Impresión] > [Avanzadas] > [Modo ajuste calendario] > [Copia calendario] o en el menú [Interfaz] > [E/S externa] > [E/S-Reimprimir] > [Reimpr.ampl.], el funcionamiento es en modo de dispensador.

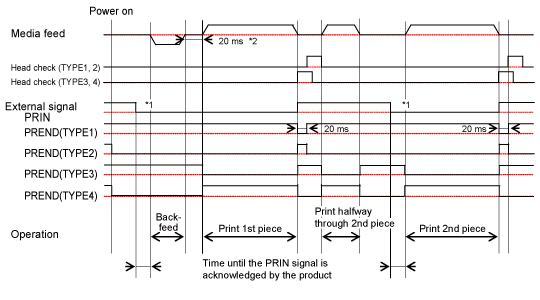

Diagrama de tiempo (con comprobación del cabezal)

• Se recomienda usar una señal TYPE3 o TYPE4 PREND (Fin de la impresión). • Si se ha seleccionado [Activado] en el menú [Interfaz] > [E/S externa] > [E/S-Reimprimir] > [Reimpr.ampl.], el funcionamiento es en modo de dispensador.

*1 Mantenga la señal de inicio de la impresión PRIN hasta que se envíe la señal de fin de la impresión PREND.

*2 Si ha seleccionado [Activado] para [Impresión] > [Avanzadas] > [Oper.impresión] > [Modo rendimiento], es de 7,5 ms.

---
