Inicio > Distintos ajustes del producto > El menú [Configuración] del producto > [Impresión] Menú

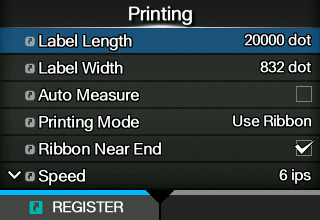

[Impresión] Menú
El menú [Impresión] incluye las siguientes opciones:
[Longitud etiqueta]
Define la longitud de las etiquetas.
El rango de valores varía en función de la resolución de impresión del producto.
El rango de longitudes de las etiquetas es el siguiente.
Resolución
S84NX
S86NX
203 ppp
(1 punto = 0,125 mm (0,0049 pulgadas))
De 1 a 20000 puntos
De 1 a 20000 puntos
305 ppp
(1 punto = 0,083 mm (0,0033 pulgadas))
De 1 a 18000 puntos
De 1 a 18000 puntos
609 ppp
(1 punto = 0,042 mm (0,0017 pulgadas))
De 1 a 9600 puntos
-

•
Defina el tamaño de la etiqueta con un valor que incluya el papel soporte.
[Anch. etiqueta]
Define la anchura de las etiquetas.
El rango de valores varía en función de la resolución de impresión del producto.
El rango de anchuras de las etiquetas es el siguiente.
Resolución
S84NX
S86NX
203 ppp
(1 punto = 0,125 mm (0,0049 pulgadas))
De 1 a 832 puntos
De 1 a 1340 puntos
305 ppp
(1 punto = 0,083 mm (0,0033 pulgadas))
De 1 a 1248 puntos
De 1 a 2010 puntos
609 ppp
(1 punto = 0,042 mm (0,0017 pulgadas))
De 1 a 2496 puntos
-

•
Defina el tamaño de la etiqueta con un valor que incluya el papel soporte.
[Automedición]
El producto calcula la longitud de las etiquetas de forma automática.
La longitud de las etiquetas se guarda automáticamente en [Longitud etiqueta].
La función Auto Measure (Medición automática) se puede ejecutar cuando [Tipo sensor] está establecido en [GAP] o [l-Mark].
　
Para definir la longitud de las etiquetas con la función de medición automática debe seguirse este procedimiento:
1.
Cargue el papel.
2.
Ajuste [Automedición] como [Activado].
3.
Pulse el botón o el botón para ver la pantalla Online u Offline.
4.
Abra el cabezal de impresión. (Se produce el error de cabezal abierto).
5.
Cierre el cabezal de impresión. (Se vuelve a la pantalla Offline).
6.
Al pulsar el botón , el producto hace avanzar dos etiquetas y mide la longitud de las etiquetas.
7.
Esta longitud se guarda en [Longitud etiqueta].

•
Cuando se activa [Automedición], esta función se ejecuta en las siguientes condiciones:
◦
La primera vez que el producto cambia al modo Online al encenderse.
◦
Cuando el producto cambia al modo Online tras abrir/cerrar la cubierta superior.
◦
Cuando el producto cambia al modo Online tras modificar la configuración del menú [Tipo sensor].
•
Si la opción [Protocolo] del menú [Aplicaciones] se cambia a [SZPL], [ Automedición] se activa y ejecuta de forma automática.
[Cinta]
Define si se va a utilizar una cinta o papel térmico directo para imprimir.
Solo está disponible para el modelo combinado de impresión térmica directa y transferencia térmica.
Estas son las opciones posibles:
Usar cinta
Se imprime con una cinta.
Térmico directo
Se imprime con papel térmico directo.
[Extremo cinta próximo]
Establece si se detecta el estado de cinta escasa cuando esta se acerca al final.
Cuando esta configuración está activada y se detecta que se está terminando la cinta, este producto funciona de la siguiente manera:
•
La impresión no se detiene.
•
En la pantalla aparece el icono de advertencia.
•
Se genera el estado de cinta escasa para devolver el estado del producto y una señal externa.
Solo se muestra si ha seleccionado [Usar cinta] en el menú [Cinta] en el modelo combinado de impresión térmica directa y transferencia térmica.
Estas son las opciones posibles:
Activado
Activa la detección de cinta escasa.
Desactivado
Desactiva la detección de cinta escasa.

•
El icono de advertencia se muestra en la barra de estado de la parte superior de la pantalla.
[Velocidad]
Define la velocidad de impresión.
El rango de valores varía en función de la resolución de impresión del producto.
El rango de velocidades de impresión es el siguiente:
Resolución
S84NX
S86NX
203 ppp (8 puntos/mm)
De 4 a 16 pps (pulgadas/s) (de 101,6 a 406,4 mm/s)
De 4 a 14 pps (pulgadas/s) (de 101,6 a 355,6 mm/s)
305 ppp (12 puntos/mm)
De 4 a 14 pps (pulgadas/s) (de 101,6 a 355,6 mm/s)
De 4 a 12 pps (pulgadas/s) (de 101,6 a 304,8 mm/s)
609 ppp (24 puntos/mm)
De 2 a 6 pps (pulgadas/s) (de 50,8 a 152 mm/s)
-

•
Si se selecciona [Activado] en el menú [Impresión de alta presición.] la velocidad de impresión está sujeta a un máximo de 4 pps (pulgadas/s).
•
Configurar la velocidad de impresión con un nivel demasiado rápido puede afectar a la calidad de impresión.
[Tipo sensor]
Ajusta el tipo de sensor para detectar las etiquetas.
Estas son las opciones posibles:
Ninguno
Se desactiva el sensor de etiquetas.
GAP
Seleccione esta opción cuando usa etiquetas con intervalo. Utilice el tipo de sensor transmisivo.
l-Mark
Seleccione esta opción cuando usa etiquetas con I-Mark. Utilice el tipo de sensor reflectante.

•
Si se ha seleccionado [Dispensar] o [Distrib.e imprimir] en el menú [Modo impresión], solo estarán disponibles [GAP] y [l-Mark].
•
Si se ha seleccionado [Linerless] en el menú [Modo impresión], solo estará disponible [Ninguno].
[Impresión de alta precisión.]
Define el funcionamiento del modo de impresión de microetiquetas.
El modo de impresión de microetiquetas ofrece una impresión de alta precisión para etiquetas pequeñas.

•
La precisión del modo de impresión de microetiquetas depende de las condiciones de uso, entre ellas la calidad de la producción de etiquetas, el diseño de la impresión y los tamaños de la cinta.
Se recomiendan los valores siguientes,
◦
Longitud de la cinta: Menos de 450 m
◦
Sensor de etiquetas utilizado: Sensor de intervalo
•
La precisión mejorada que proporciona el modo de impresión de microetiquetas es para tamaños de etiquetas inferiores a la distancia de la posición del cabezal de impresión al sensor de fin del papel (incluido el intervalo).
•
Si se activa el modo de impresión de microetiquetas cuando la velocidad de impresión es de 5 pps o superior, la velocidad de impresión se reduce automáticamente a 4 pps.
•
(S84NX solamente) Si se usan los modelos RFID, no se puede usar el modo de impresión de microetiquetas.
Estas son las opciones posibles:
[Impresión de alta presición.]
Activa o desactiva el uso del modo de impresión de microetiquetas.
Estas son las opciones posibles:
Activado
Activa el modo de impresión de microetiquetas.
Desactivado
Desactiva el modo de impresión de microetiquetas.
[Detección automática de largo de etiqueta]
Activa o desactiva la medición automática de la longitud de las etiquetas cuando el [Impresión de alta presición.] se define como [Activado].
Estas son las opciones posibles:
Activado
Activa la detección automática de la longitud de las etiquetas.
Desactivado
Desactiva la detección automática de la longitud de las etiquetas.

•
Si la posición de inicio de la impresión está desalineada cuando se utiliza la medición automática de la longitud de las etiquetas, puede utilizar [Longitud etiqueta] para establecer manualmente la longitud de las etiquetas.
[Numero de mediciones de calibración.]
Establece el número de etiquetas medidas que se pueden utilizar para promediar la longitud de las etiquetas establecida automáticamente cuando [Impresión de alta presición.] se define como [Activado] y [Detección automática de largo de etiqueta] se define como [Activado].
El rango de valores va de 1 a 10.
[Longitud etiqueta]
Establezca la longitud de las etiquetas manualmente cuando el [Impresión de alta presición.] se configura como [Activado] y la [Detección automática de largo de etiqueta] se configura como [Desactivado].
El rango de valores varía en función de la resolución de impresión del producto.
El rango de longitudes de las etiquetas es el siguiente.
Resolución
S84NX
S86NX
203 ppp
(1 punto = 0,125 mm (0,0049 pulgadas))
De 72 a 960 puntos
De 72 a 960 puntos
305 ppp
(1 punto = 0,083 mm (0,0033 pulgadas))
De 108 a 1440 puntos
De 108 a 1440 puntos
609 ppp
(1 punto = 0,042 mm (0,0017 pulgadas))
De 216 a 2880 puntos
-

•
Defina el tamaño de la etiqueta con un valor que incluya el papel soporte.
[Modo impresión]
Define el modo de impresión.
Estas son las opciones posibles:
Continuo
Se imprime de forma continua el número especificado de etiquetas. Las etiquetas permanecen en la posición de impresión.
Dispensar
Despega el papel soporte de la etiqueta impresa al avanzar la etiqueta hacia la salida de descarga de las etiquetas. Una vez retirada del producto la etiqueta impresa para su uso, la etiqueta siguiente se retrae para colocarse en posición de impresión.
Linerless
Si se ha instalado el hardware especializado en el equipo externo, se hacen avanzar y se imprimen las etiquetas sin papel soporte.

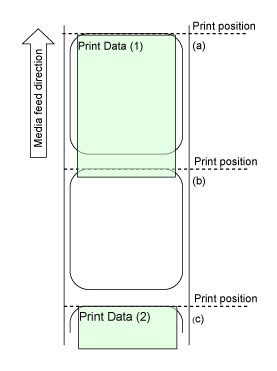

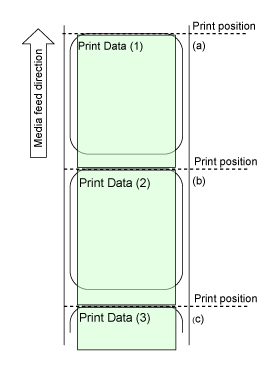

Distrib.e imprimir
La etiqueta impresa avanza a la posición de dispensación mientras se imprimen los datos siguientes.
Si los datos siguientes no están disponibles, se la hace avanzar a la posición de dispensación sin imprimir, se la hace retroceder y se realiza la dispensación normal.
En este modo, cuando la impresión se detiene, por ejemplo debido a un procedimiento de cancelación durante la impresión de etiquetas, se hacen avanzar y se expulsan las etiquetas que se han terminado de imprimir parcialmente antes de reiniciar la impresión. Si se reinicia sin este paso puede producirse un error.

•
(S84NX solamente) No seleccione el modo sin papel soporte para usar etiquetas RFID en un modelo RFID. Si se establece el modo sin papel soporte, no es posible usar etiquetas RFID.
[Alimen. retorno]
[Alimen. retorno] se aplica cuando el modo de impresión está configurado en el modo de dispensador, modo sin papel soporte o modo de dispensar e imprimir.
Estas son las opciones posibles:
Ninguno
No se produce el retroceso.
Después
Después de dispensar la etiqueta, se hace retroceder la parte frontal de la etiqueta siguiente a la posición del cabezal de impresión.
Antes
Antes de la impresión se hace retroceder la parte frontal de la etiqueta a la posición del cabezal de impresión.
Controlado
Cuando se recibe una señal del aplicador después de dispensar una etiqueta, el borde de avance de la etiqueta siguiente retrocede a la posición del cabezal de impresión.

•
Las operaciones que se pueden realizar dependen del modo de impresión.
[Modo impresión]
[Ninguno]
[Después]
[Antes]
[Controlado]
[Continuo]
Posible
-
-
-
[Dispensar]
-
Posible
Posible
Posible
[Linerless]
-
-
Posible
-
[Distrib.e imprimir]
-
Posible
Posible
-
[Oscuridad]
Selecciona la oscuridad de la impresión entre 10 valores.
El rango de valores va de 1 a 10. 1 es el valor más claro y 10 es el más oscuro.

•
Para ajustar con más precisión la oscuridad de la impresión, se deben definir las opciones de [Impresión] > [Avanzadas] > [Ajuste] > [Ajuste oscuridad].
[Proces. imágenes]
Define la posición de referencia de la impresión en dirección vertical y dirección horizontal.
Estas son las opciones posibles:
Vertical
Define la posición de impresión en dirección vertical.
Define el valor de corrección a partir de la posición de referencia de impresión con "-" para la dirección de avance del papel y "+" para la dirección contraria al avance del papel.
Tipo estándar/izquierda
Tipo opuesto/derecha
(1) Dirección de avance
(1) Dirección de avance
El rango de valores varía en función de la resolución de impresión del producto.
A continuación se indica el rango de valores:
Resolución
S84NX
S86NX
203 ppp (1 punto = 0,125 mm (0,0049 pulgadas))
De -19999 a 0 a 19999 puntos
De -19999 a 0 a 19999 puntos
305 ppp (1 punto = 0,083 mm (0,0033 pulgadas))
De -17999 a 0 a 17999 puntos
De -17999 a 0 a 17999 puntos
609 ppp (1 punto = 0,042 mm (0,0017 pulgadas))
De -9599 a 0 a 9599 puntos
-
Horizontal
Define la posición de impresión en dirección horizontal.
Define el valor de corrección desde la posición de impresión con "-" para ajustar al lado trasero y "+" para ajustar al lado frontal (con el producto visto de frente).
Tipo estándar/izquierda
Tipo opuesto/derecha
(1) Dirección de avance
(1) Dirección de avance
El rango de valores varía en función de la resolución de impresión del producto.
A continuación se indica el rango de valores:
Resolución
S84NX
S86NX
203 ppp (1 punto = 0,125 mm (0,0049 pulgadas))
De -831 a 0 a 831 puntos
De -1339 a 0 a 1339 puntos
305 ppp (1 punto = 0,083 mm (0,0033 pulgadas))
De -1247 a 0 a 1247 puntos
De -2009 a 0 a 2009 puntos
609 ppp (1 punto = 0,042 mm (0,0017 pulgadas))
De -2495 a 0 a 2495 puntos
-

•
Puede cambiar la unidad a puntos, " (pulgadas) o mm (milímetros) en el menú [Sistema] > [Regional] > [Unidad].
Ajuste de la dirección de la posición de referencia de impresión y el punto de referencia base
Tipo estándar/izquierda
Tipo opuesto/derecha
(1) Dirección de avance
(2) Papel soporte
(3) Etiqueta
(4) Intervalo entre etiquetas
(5) Posición de referencia de impresión (antes de la corrección)
(6) Ajuste del punto de referencia base vertical
(7) Ajuste del punto de referencia base horizontal
(8) Punto de referencia base tras el ajuste
(1) Dirección de avance
(2) Papel soporte
(3) Etiqueta
(4) Intervalo entre etiquetas
(5) Posición de referencia de impresión (antes de la corrección)
(6) Ajuste del punto de referencia base vertical
(7) Ajuste del punto de referencia base horizontal
(8) Punto de referencia base tras el ajuste
[Avanzadas]
Define el funcionamiento del sensor y el movimiento de impresión.
Estas son las opciones posibles:
[Calibrar]
Ajuste el nivel del sensor de etiquetas.
En caso de que la detección de etiquetas no funcione correctamente, ajuste el nivel de los sensores de etiquetas (sensores de intervalo y de I-Mark).
Estas son las opciones posibles:
[Autocalibración]
Realiza la calibración automática del sensor de etiquetas seleccionado.
[Autocalibración] No se muestra si se ha seleccionado [Linerless] en el [Modo impresión].
GAP + I-Mark
Se ajustan tanto el sensor de intervalo como el sensor de I-Mark.
GAP
Ajusta el sensor de intervalo.
l-Mark
Ajusta el sensor de I-Mark.
A continuación se indica el procedimiento para calibrar automáticamente el sensor de etiquetas:
1.
Abra la cubierta superior.
2.
Gire la palanca de bloqueo del cabezal en sentido horario para desbloquear el cabezal de impresión y luego tire de la palanca de bloqueo de avance para desbloquear el conjunto del sensor de etiquetas y rodillo de avance.
3.
Cargue el papel.

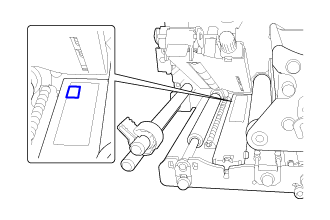

Retire la etiqueta del papel soporte y coloque el papel soporte de modo que el I-Mark no esté encima del sensor de I-Mark.
4.
Gire la palanca de bloqueo del cabezal en sentido antihorario para bloquear el cabezal de impresión y luego apriete el conjunto del sensor de etiquetas y rodillo de avance hasta que la palanca de bloqueo de avance quede bloqueada.

•
Antes del ajuste, confirme que el conjunto del sensor de etiquetas y rodillo de avance (cubierta del sensor) está bloqueado. Si este conjunto no está bloqueado cuando se ejecuta la calibración automática, la calibración falla.
5.
Cierre la cubierta superior.
6.
Pulse los botones / para seleccionar el tipo de sensor que se desea ajustar.
7.
Pulse el botón o el botón .
8.
Cuando aparezca la pantalla de confirmación, pulse el botón para iniciar el ajuste del sensor.
9.
Se muestra el resultado del ajuste del sensor. Para salir del ajuste, pulse el botón .
10.
Cambie al modo Offline. Pulse el botón para confirmar que las etiquetas avanzan correctamente.

•
Si las etiquetas no avanzan correctamente tras ajustar [Autocalibración], póngase en contacto con el distribuidor o el servicio técnico de SATO.
[Niveles del GAP]
Ajusta el nivel del sensor de intervalo de forma manual.
A continuación se indica el procedimiento de configuración:
En primer lugar, ajuste el nivel «bajo» (tensión) del sensor de intervalo.
1.
Retire la etiqueta del papel soporte.
2.
Pase el papel soporte por debajo del conjunto del sensor de etiquetas y rodillo de avance. Alinee el papel de modo que el sensor de etiquetas no detecte la I-Mark (marca negra).
3.
Cierre el cabezal de impresión y el conjunto del rodillo de avance y sensor de etiquetas. Para que el resultado del ajuste sea correcto, realice el ajuste una vez que los haya cerrado.
4.
Seleccione [Niveles del GAP] en el menú [Calibrar] y pulse el botón .
5.
Pulse los botones / para cambiar el valor [Emit] hasta que el valor [Sensor] sea inferior a 0,5 (V). Ajuste [Emit] en el valor más bajo posible.
6.
Si el valor de [Sensor] no se sitúa por debajo de 0,5 tras modificar el valor de [Emit], pulse los botones / para modificar el valor de [Receive].
7.
Apunte el valor de [Sensor] obtenido con el procedimiento anterior. Este será el valor del nivel «bajo» del sensor de intervalo.
　
A continuación, compruebe el nivel «alto» (tensión) del sensor de intervalo:
1.
Pase las etiquetas (con el papel soporte) por debajo del conjunto del sensor de etiquetas y rodillo de avance. Alinee el papel de modo que el sensor de etiquetas no detecte la I-Mark (marca negra).
2.
Cierre el cabezal de impresión y el conjunto del rodillo de avance y sensor de etiquetas.
3.
Compruebe el valor de [Sensor].
Si el valor es 1,0 (V) superior al valor del nivel «bajo» que ha registrado, significa que este es el valor del nivel «alto» del sensor de intervalo.
Si la diferencia entre el nivel «alto» y el nivel «bajo» es inferior a 1,0, ajuste el valor de [Emit] y [Receive] para que la diferencia sea superior a 1,0, o vuelva a realizar el ajuste del nivel «bajo» (tensión) del sensor de intervalo.
4.
Si ambos niveles, «alto» y «bajo» cumplen con el valor estándar, pulse el botón para confirmar el valor.
Estos son los valores estándar de los niveles «alto» y «bajo» del sensor de intervalo:
◦
Bajo (solo con el papel soporte) ≤ 0,5 (V)
◦
Alto (etiquetas y papel soporte) - bajo ≥ 1,0 (V)
[Nivel de sección GAP]
Ajusta el nivel de sección del sensor de intervalo.
A continuación se indica el procedimiento de configuración:
1.
Utilice la fórmula siguiente para calcular el nivel de sección:
(Nivel alto - nivel bajo) x 0,3 + nivel bajo = nivel de sección
2.
Seleccione [Nivel de sección GAP] en el menú [Calibrar] y pulse el botón .
3.
Pulse los botones y para cambiar el valor de [Slice level]. Configure [Slice level] con el nivel calculado en el paso 1.
4.
Pulse el botón para confirmar el valor.

•
Si configura el [Slice level] como 0,0 (V), el producto define el nivel de sección de forma automática.
[Niveles de I-Mark]
Ajusta el nivel del sensor de I-Mark de forma manual.
A continuación se indica el procedimiento de configuración:
En primer lugar, ajuste el nivel «bajo» (tensión) del sensor de I-Mark.
1.
Pase el papel soporte por debajo del conjunto del sensor de etiquetas y rodillo de avance. Alinee el papel de modo que el sensor de etiquetas no detecte la I-Mark (marca negra).
2.
Cierre el cabezal de impresión y el conjunto del rodillo de avance y sensor de etiquetas.
3.
Seleccione [Niveles de I-Mark] en el menú [Calibrar] y pulse el botón .
4.
Pulse los botones / para cambiar el valor [Emit] hasta que el valor [Sensor] sea inferior a 0,5 (V). Ajuste [Emit] en el valor más bajo posible.
5.
Si el valor de [Sensor] no se sitúa por debajo de 0,5 tras modificar el valor de [Emit], pulse los botones / para modificar el valor de [Receive].
6.
Apunte el valor de [Sensor] obtenido con el procedimiento anterior. Este será el valor del nivel «bajo» del sensor de I-Mark.
A continuación, compruebe el nivel «alto» (tensión) del sensor de I-Mark:
1.
Pase las etiquetas (con el papel soporte) por debajo del conjunto del sensor de etiquetas y rodillo de avance. Alinee el papel de modo que el sensor de etiquetas no detecte la I-Mark (marca negra).
2.
Cierre el cabezal de impresión y el conjunto del rodillo de avance y sensor de etiquetas. Para que el resultado del ajuste sea correcto, realice el ajuste una vez que los haya cerrado.
3.
Compruebe el valor de [Sensor].
Si el valor es 1,0 (V) superior al valor del nivel «bajo» que ha registrado, este es el valor del nivel «alto» del sensor de I-Mark.
Si la diferencia entre el nivel «alto» y el nivel «bajo» es inferior a 1,0, ajuste el valor de [Emit] y [Receive] para que la diferencia sea superior a 1,0, o vuelva a realizar el ajuste del nivel «bajo» (tensión) del sensor de I-Mark.
4.
Si ambos niveles, «alto» y «bajo» cumplen con el valor estándar, pulse el botón para confirmar el valor.
Estos son los valores estándar de los niveles «alto» y «bajo» del sensor de I-Mark:
◦
Bajo (sin I-Mark) ≤ 0,5 (V)
◦
Alto (con I-Mark) - bajo ≥ 1,0 (V)
[Nivel de sección I-Mark]
Ajusta el nivel de sección del sensor de I-Mark.
A continuación se indica el procedimiento de configuración:
1.
Utilice la fórmula siguiente para calcular el nivel de sección:
(Nivel alto - nivel bajo) x 0,7 + nivel bajo = nivel de sección
2.
Seleccione [Nivel de sección I-Mark] en el menú [Calibrar] y pulse el botón .
3.
Pulse los botones y para cambiar el valor de [Slice level]. Configure [Slice level] con el valor de sección calculado en el paso 1.
4.
Pulse el botón para confirmar el valor.

•
Si configura el [Slice level] como 0,0 (V), el producto define el nivel de sección de forma automática.
[Comprob.cabezal]
Comprueba de forma automática si se ha roto algún elemento del cabezal de impresión.
Estas son las opciones posibles:
Desconectada
Desactiva la comprobación del cabezal.
Todo
Comprueba toda el área de impresión.
Código de barras
Solo se comprueba el área de impresión del código de barras. La comprobación del cabezal no se realiza para los códigos de barras impresos como datos gráficos.

•
La comprobación del cabezal es una referencia para comprobar si algún elemento del cabezal de impresión está roto. Esta función no garantiza la legibilidad de los códigos de barras. Es necesario realizar una prueba normal con un lector de códigos de barras. Cuando se imprime una etiqueta vacía, es posible que la función de comprobación del cabezal no funcione de inmediato. Se pueden producir intervalos.
En caso de que se produzca un error de cabezal, compruebe la siguiente etiqueta que se imprima con un lector de códigos de barras.
[Modo comprob.cabezal]
Define el método de comprobación del cabezal.
Se muestra si se ha seleccionado [Todo] o [Código de barras] en el menú [Comprob.cabezal].
Estas son las opciones posibles:
Siempre
Realiza la comprobación del cabezal para cada impresión.
Tras lote
La comprobación de cabezal se realiza antes y después de realizar la impresión. Si se realiza el retroceso del papel, la comprobación del cabezal se lleva a cabo antes de la impresión, una vez terminada y durante el retroceso.
Todas páginas
Realiza la comprobación del cabezal para el número de etiquetas que se especifique.
[Todas páginas]
Realiza la comprobación del cabezal para el número de etiquetas que se especifique.
Aparece si se ha seleccionado [Todas páginas] en el menú [Modo comprob.cabezal].
El rango de valores va de 1 a 999999.
[Comprobar tamaño material]
Activa o desactiva la comprobación del tamaño de las etiquetas.
Se muestra si se ha seleccionado [GAP] o [l-Mark] en el menú [Tipo sensor].
Al activar esta función, aparece «Media error» (Error de media) si se produce alguna de estas circunstancias:
•
La longitud del soporte supera en más de 3 mm (0,12 pulgadas) la longitud especificada con el comando de tamaño de etiqueta ESC+A1.
•
La longitud actual de avance de las etiquetas supera en más de 3 mm (0,12 pulgadas) la longitud de las etiquetas que avanzan por primera vez tras activarse esta función.
Estas son las opciones posibles:
Activado
Activa la comprobación del tamaño de las etiquetas.
Desactivado
Desactiva la comprobación del tamaño de las etiquetas.
[Ajuste]
Corrige la posición del desplazamiento, la posición de impresión y la oscuridad de la impresión.
Estas son las opciones posibles:
[Desplazamiento]
Corrige la posición del desplazamiento.
El desplazamiento ajusta la posición de retroceso/parada de la operación de dispensación.
El valor se define con «+» para mover la posición de desplazamiento en la dirección contraria al avance y con «-» para moverla en la dirección de avance.
El rango de valores varía en función de la resolución de impresión del producto.
A continuación se indica el rango de valores:
Resolución
S84NX
S86NX
203 ppp
(1 punto = 0,125 mm (0,0049 pulgadas))
De -30 a 0 a 30 puntos
De -30 a 0 a 30 puntos
305 ppp
(1 punto = 0,083 mm (0,0033 pulgadas))
De -45 a 0 a 45 puntos
De -45 a 0 a 45 puntos
609 ppp
(1 punto = 0,042 mm (0,0017 pulgadas))
De -90 a 0 a 90 puntos
-

•
Puede cambiar la unidad a puntos, " (pulgadas) o mm (milímetros) en el menú [Sistema] > [Regional] > [Unidad].
•
Estos ajustes están vinculados a cada uno de los ajustes de prueba de impresión del menú [Herramientas] > [Prueba impresión] y se cambian con estos ajustes.
[Longitud]
El ajuste vertical establece la posición inicial de la etiqueta y define así la posición de impresión vertical.
El valor se define con «+» para mover la posición de impresión en la dirección contraria al avance y con «-» para moverla en la dirección de avance.
Tipo estándar/izquierda
Tipo opuesto/derecha
(1) Dirección de avance
(1) Dirección de avance
El rango de valores varía en función de la resolución de impresión del producto.
A continuación se indica el rango de valores:
Resolución
S84NX
S86NX
203 ppp
(1 punto = 0,125 mm (0,0049 pulgadas))
De -30 a 0 a 30 puntos
De -30 a 0 a 30 puntos
305 ppp
(1 punto = 0,083 mm (0,0033 pulgadas))
De -45 a 0 a 45 puntos
De -45 a 0 a 45 puntos
609 ppp
(1 punto = 0,042 mm (0,0017 pulgadas))
De -90 a 0 a 90 puntos
-

•
Puede cambiar la unidad a puntos, " (pulgadas) o mm (milímetros) en el menú [Sistema] > [Regional] > [Unidad].
•
Estos ajustes están vinculados a cada uno de los ajustes de prueba de impresión del menú [Herramientas] > [Prueba impresión] y se cambian con estos ajustes.
[Desplasamiento longitudinal]
La compensación del ajuste vertical ajusta la posición de desplazamiento y la posición del ajuste vertical al mismo tiempo.
El valor se define con «+» para mover las posiciones de desplazamiento y del ajuste vertical en la dirección contraria al avance y con «-» para moverlas en la dirección de avance.
Tipo estándar/izquierda
Tipo opuesto/derecha
(1) Dirección de avance
(2) Posición de desplazamiento (posición de retroceso/parada del procedimiento de dispensación)
(3) Posición de ajuste vertical (extremo anterior de la posición de la etiqueta que determina la posición de impresión vertical).
(1) Dirección de avance
(2) Posición de desplazamiento (posición de retroceso/parada del procedimiento de dispensación)
(3) Posición de ajuste vertical (extremo anterior de la posición de la etiqueta que determina la posición de impresión vertical).
El rango de valores varía en función de la resolución de impresión del producto.
A continuación se indica el rango de valores:
Resolución
S84NX
S86NX
203 ppp
(1 punto = 0,125 mm (0,0049 pulgadas))
De --392 a 0 a 392 puntos
De --392 a 0 a 392 puntos
305 ppp
(1 punto = 0,083 mm (0,0033 pulgadas))
De -588 a 0 a 588 puntos
De -588 a 0 a 588 puntos
609 ppp
(1 punto = 0,042 mm (0,0017 pulgadas))
De -1176 a 0 a 1176 puntos
-

•
Puede cambiar la unidad a puntos, " (pulgadas) o mm (milímetros) en el menú [Sistema] > [Regional] > [Unidad].
[Ajuste oscuridad]
Ajusta con precisión la oscuridad de impresión.
El rango de valores va de 0 a 99.
0 es el valor más claro y 99 es el más oscuro.

•
Estos ajustes están vinculados a cada uno de los ajustes de prueba de impresión del menú [Herramientas] > [Prueba impresión] y se cambian con estos ajustes.
[Iniciar en línea]
Selecciona el modo predeterminado al encender el producto.
Estas son las opciones posibles:
Activado
El producto se enciende en modo Online.
Desactivado
El producto se enciende en modo Offline.
[Feed tras error]
Establece si las etiquetas avanzan de forma automática para calibrarse al recuperarse de un error y se cambia al modo Online.
Estas son las opciones posibles:
Activado
Hace avanzar las etiquetas al cambiar al modo Online tras recuperarse de un error.
Desactivado
No hace avanzar las etiquetas al cambiar al modo Online tras recuperarse de un error.
Sin embargo, si la opción [Feed al encender] está configurada como [Activado], el producto hace avanzar las etiquetas cuando se enciende y cambia al modo Online.
Además, si la opción [Automedición] está activada, el producto hace avanzar las etiquetas cuando cambia al modo Online por primera vez después de encenderse.
[Feed al encender]
Determina si las etiquetas avanzan automáticamente al encender el producto.
Estas son las opciones posibles:
Activado
Hace avanzar las etiquetas al encender el producto.
Desactivado
No hace avanzar las etiquetas al encender el producto.
Sin embargo, si la opción [Automedición] está activada, el producto hace avanzar las etiquetas cuando cambia al modo Online por primera vez tras encenderse.
[Alimentación de unidad de acabado]
Define el valor del avance de las etiquetas para la parada del dispensador. Este valor se define en función de la posición del cabezal de impresión, que es 0.
El valor real del avance de las etiquetas es el valor de [Desplazamiento] + [Alimentación de unidad de acabado].
El rango de valores varía en función de la resolución de impresión del producto.
A continuación se indica el rango de valores:
Resolución
S84NX
S86NX
203 ppp
(1 punto = 0,125 mm (0,0049 pulgadas))
De 0 a 2040 puntos
De 0 a 2040 puntos
305 ppp
(1 punto = 0,083 mm (0,0033 pulgadas))
De 0 a 3060 puntos
De 0 a 3060 puntos
609 ppp
(1 punto = 0,042 mm (0,0017 pulgadas))
De 0 a 6120 puntos
-

•
Cuando [Cinta] se ajusta en [Usar cinta], la longitud del retroceso de las etiquetas debe ser de menos de 30 mm (1,18 pulgadas). Si fuera de más de 30 mm (1,18 pulgadas), podría detectarse erróneamente el fin de la cinta.
•
Puede cambiar la unidad a puntos, " (pulgadas) o mm (milímetros) en el menú [Sistema] > [Regional] > [Unidad].
•
Si se ha realizado algún cambio, aparece un mensaje en la pantalla Online/Offline para que reinicie el producto. En ese caso, reinicie el producto para aplicar la configuración.
[Vel.alim.]
Define la velocidad de avance de las etiquetas.
Estas son las opciones posibles:
[Sincr.con vel.impr.]
El ajuste de la velocidad de avance se establece en el mismo valor que el ajuste de la velocidad de impresión.
Estas son las opciones posibles:
Activado
La configuración de la velocidad de avance está vinculada al ajuste en el menú [Impresión] > [Velocidad].
Desactivado
Se configura manualmente la velocidad de avance en [Vel.alim.].
[Vel.alim.]
Ajuste manual de la velocidad de avance.
Se puede ajustar si [Sincr.con vel.impr.] está desactivada.
A continuación se indica el rango de valores:
Resolución
S84NX
S86NX
203 ppp (8 puntos/mm)
De 4 a 16 pps (pulgadas/s) (de 101,6 a 406,4 mm/s)
De 4 a 14 pps (pulgadas/s) (de 101,6 a 355,6 mm/s)
305 ppp (12 puntos/mm)
De 4 a 14 pps (pulgadas/s) (de 101,6 a 355,6 mm/s)
De 4 a 12 pps (pulgadas/s) (de 101,6 a 304,8 mm/s)
609 ppp (24 puntos/mm)
De 2 a 6 pps (pulgadas/s) (de 50,8 a 152 mm/s)
-

•
Se puede configurar solamente para velocidades de impresión inferiores al valor definido en el menú [Velocidad].
•
Si se selecciona [Activado] en el menú [Impresión de alta presición.], la velocidad de avance está sujeta a un máximo de 4 pps (pulgadas/s).
[Retroalimentación]
Define la velocidad de retroceso.
El rango de valores es de 2 to 8 pps (pulgadas/s) (50,8 a 203,2 mm/s) sea cual sea la resolución de impresión.
[Fin de papel]
Selecciona el sensor para detectar el fin del papel y ajusta la distancia de detección del fin del papel.
Estas son las opciones posibles:
[Tipo sensor]
Configura el sensor para detectar el fin del papel.
Estas son las opciones posibles:
Using I-mark
Para detectar el fin del papel se utiliza el sensor de I-Mark (de tipo reflectante).
La posición de detección es de 15 mm (0,59 pulgadas) (posición fija), desde el interior del producto.
Uso de intervalo
Para detectar el fin del papel se utiliza el sensor de intervalo (de tipo transmisivo).
La posición de detección se puede ajustar de 15 mm a 400 mm (0,59 pulgadas a 15,75 pulgadas) en [Distancia fin papel].
Ninguno
Desactiva la detección del fin del papel.
[Distancia fin papel]
Configure la distancia de detección del fin del papel cuando [Tipo sensor] se define como [Uso de intervalo].
Solo está disponible si se ha seleccionado [Uso de intervalo] en el menú [Tipo sensor].
A continuación se indica el rango de valores:
Resolución
S84NX
S86NX
203 ppp
(1 punto = 0,125 mm (0,0049 pulgadas))
De 120 a 3200 puntos
De 120 a 3200 puntos
305 ppp
(1 punto = 0,083 mm (0,0033 pulgadas))
De 180 a 4800 puntos
De 180 a 4800 puntos
609 ppp
(1 punto = 0,042 mm (0,0017 pulgadas))
De 360 a 9600 puntos
-

•
Puede cambiar la unidad a puntos, " (pulgadas) o mm (milímetros) en el menú [Sistema] > [Regional] > [Unidad].
[Posición básica de cabezal] (S84NX solamente)
Define la posición utilizada como punto de referencia base para la impresión.
Estas son las opciones posibles:
Estándar
Se imprime con un punto de referencia base estándar.
Justificación izquierda
Se desplaza el punto de referencia de impresión base 2 mm (0,08 pulgadas) hacia atrás (mirando hacia el producto).
　

•
Si se ha realizado algún cambio, aparece un mensaje en la pantalla Online/Offline para que reinicie el producto. En ese caso, reinicie el producto para aplicar la configuración.
[Comandos de prioridad]
Para la configuración del producto, establece si se da prioridad a la configuración realizada a través del producto o a través de comandos.
Estas son las opciones posibles:
Comandos
Se da prioridad a los ajustes configurados a través de los comandos.
Configuración
Se da prioridad a los ajustes configurados en los menús del producto.
[Reprint]
Activa o desactiva la función de reimpresión.
Estas son las opciones posibles:
Activado
Activa la función de reimpresión.
Desactivado
Desactiva la función de reimpresión.
Si se ha seleccionado [Activado] en [Reprint], puede pulsar el botón ([REPRINT]) en la pantalla Online para volver a imprimir los datos anteriores.

•
Estos datos se perderán si apaga el producto.
[Posición final de imprimido]
Ajusta la posición de parada cuando [Tipo sensor] se establece en [Ninguno]. Este ajuste también define la cantidad de blanco desde la posición de parada de las etiquetas.
El rango de valores varía en función de la resolución de impresión del producto.
A continuación se indica el rango de valores:
Resolución
S84NX
S86NX
203 ppp
(1 punto = 0,125 mm (0,0049 pulgadas))
De 0 a 20000 puntos
De 0 a 20000 puntos
305 ppp
(1 punto = 0,083 mm (0,0033 pulgadas))
De 0 a 18000 puntos
De 0 a 18000 puntos
609 ppp
(1 punto = 0,042 mm (0,0017 pulgadas))
De 0 a 9600 puntos
-

•
Puede cambiar la unidad a puntos, " (pulgadas) o mm (milímetros) en el menú [Sistema] > [Regional] > [Unidad].
[Modo ajuste calendario]
Define la configuración de la función de calendario.
Estas son las opciones posibles:
[Copia calendario]
Establece si se actualiza la fecha y la hora al realizar la reimpresión con la operación de reimpresión.

•
Con la operación de reimpresión realizada, si la impresión se detiene porque se produce un error, la fecha y la hora se actualizan aunque este ajuste sea [Desactivado].
Estas son las opciones posibles:
Activado
Los datos actualizados del calendario se incluyen en los datos de la reimpresión.
Desactivado
Imprime exactamente los mismos datos que el último trabajo de impresión.
[Cód.día semana]
Establece el código del día de la semana del comando del calendario.
Estas son las opciones posibles:
[Domingo] a [Sábado]
Asignar caracteres a cada día de la semana.
El rango de valores va de 0 a 9, de la «A» a la «Z», y de la «a» a la «z».
[Cód.mes]
Establece el código del mes para el comando del calendario.
Estas son las opciones posibles:
[Enero] a [Diciembre]
Asignar caracteres a cada mes.
El rango de valores va de la «A» a la «Z» , y de la «a» a la «z».
[Formato caja]
Seleccione el formato de los caracteres del calendario.
Estas son las opciones posibles:
Mixed
Solo el primer carácter se escribe en mayúscula.
Ejemplo: Sunday/Sun (Domingo/Dom)
Upper
Se escriben en mayúscula todos los caracteres.
Ejemplo: SUNDAY/SUN (DOMINGO/DOM)
[Compr.calend.]
Define si evaluar la corrección de la hora obtenida desde la batería para el calendario.
Al seleccionar [Activado], se produce un error de calendario cuando se considera que la hora es incorrecta, por ejemplo, debido a una batería agotada, etc.
Estas son las opciones posibles:
Activado
Activa la función de control del calendario.
Desactivado
Desactiva la función de control del calendario.
[Modo ajuste turno trabajo]
Con este modo se puede imprimir en una etiqueta información sobre un turno de producción específico cuando se la utiliza con el comando de SBPL.
Estas son las opciones posibles:
[1] a [3]
Definir la hora de inicio del turno de trabajo y el nombre del código del turno de trabajo especificado.
Se pueden configurar hasta tres turnos en función del número de turnos de trabajo que se necesiten. Por ejemplo, si se requieren dos turnos, configure los turnos de trabajo número 1 y 2.
Estas son las opciones posibles:
[Cód.despl.]
Activa o desactiva el modo de configuración del turno de trabajo.
[Hora despl.]
Ajusta la hora de inicio del turno de trabajo.
Solo está disponible si se ha seleccionado [Activado] en el menú [Cód.despl.].
El rango de valores va de «00:00» a «23:59».
[Nom.despl.]
Define el nombre del turno de trabajo.
Solo está disponible si se ha seleccionado [Activado] en el menú [Cód.despl.].
El número de caracteres que es posible asignar es el siguiente:
ASCII: 16 caracteres
[Ajuste de tensión de cinta]
Ajusta el retardo de temporización del controlador del rodillo de tracción del papel contra el controlador del eje rebobinador de la cinta. Si se observan manchas en la cinta (marcas producidas por la fricción de la cinta de carbón y la superficie de la etiqueta), se puede ajustar la configuración para limitar esas manchas.
Al reducir el valor de configuración, la tensión de la cinta aumenta.
Al aumentar el valor de configuración, la tensión de la cinta baja.
Solo se muestra si ha seleccionado [Usar cinta] en el menú [Cinta] en el modelo combinado de impresión térmica directa y transferencia térmica.
El rango de valores es de 0 a 15, sea cual sea la resolución de impresión.
[Oper.impresión]
Define las operaciones de impresión detalladas.
Estas son las opciones posibles:
[Modo rendimiento]
Activa o desactiva el modo de rendimiento.
Si se activa esta opción, se acorta el intervalo entre el retroceso y el avance o entre el avance y el retroceso y mejora el rendimiento.
[Oper.retroalimentación ampl.]
Activa o desactiva la operación de retroceso extendido.
Aparece si se ha seleccionado [Dispensar] en el menú [Modo impresión] y, además, se ha seleccionado [Antes] en el menú [Alimen. retorno].
Al activar esta función, cuando se utiliza la interfaz de la señal externa (EXT), se reciben los datos de impresión y en el momento en que la impresión es posible, se realiza el retroceso y se espera la entrada de la señal de inicio de impresión Print Start (PRIN).
[Modo recorte página]
Activa o desactiva el modo de recorte de página.
Al activar el modo de recorte de página, la impresión corta las áreas de impresión exteriores como una separación en las posiciones de impresión.
La posición de impresión se mueve de acuerdo con los valores definidos en [Longitud] o [Desplasamiento longitudinal] en el menú [Impresión] > [Avanzadas] > [Ajuste].
En la figura siguiente se muestra el estado sin ajuste de la posición de impresión (±0) cuando se utiliza el sensor de intervalo.
Desactivado
Si los datos de impresión (1) sobrepasan la posición de impresión (b), la impresión siguiente se realiza en la posición de impresión (c).
La impresión se realiza en la posición de impresión (b), por lo que se la excluye como posición de referencia, ya que es una posición en la que no se puede detener la impresión ni la dispensación.
Activado
La impresión de los datos de impresión (1) se detiene en la posición de impresión (b). La impresión siguiente se hace desde la posición de impresión (b).

•
No diseñe la disposición de las etiquetas de modo que la información importante, como los códigos de barras, los códigos 2D o los precios queden junto al lugar donde se separan las etiquetas.
Se recomienda usar esta función para comprobar al máximo los resultados de la impresión, como la lectura de códigos de barras y la verificación de imágenes.
•
No cree diseños que coloquen elementos que no están impresos en la etiqueta en las posiciones de impresión que no están en la etiqueta.
Los imprimirán en la etiqueta otras impresoras o si la etiqueta es grande. Además, en algunos casos, en modelos posteriores con funciones diferentes, tal vez ya no sea posible usar los comandos.
•
Básicamente, esta función utiliza un sensor de etiquetas para detectar dónde se separan las etiquetas. Si las etiquetas se inclinan (avanzan demasiado poco, avanzan demasiado o retroceden demasiado poco) mientras avanzan, pueden producirse operaciones no deseadas, como que la impresión se corte y deje espacios en blanco en la etiqueta, o que la impresión salga en la parte superior de la etiqueta siguiente.
Cuando usa esta función, mantenga la tensión adecuada para recoger el papel soporte y suministrar etiquetas.
[Int.alim.]
Ajusta la distancia del avance en modo sin papel soporte.
Solo se muestra si ha seleccionado [Linerless] en el menú [Modo impresión].
A continuación se indica el rango de valores:
Resolución
S84NX
S86NX
203 ppp
(1 punto = 0,125 mm (0,0049 pulgadas))
De 0 a 2000 puntos
De 0 a 2000 puntos
305 ppp
(1 punto = 0,083 mm (0,0033 pulgadas))
De 0 a 3000 puntos
De 0 a 3000 puntos
609 ppp
(1 punto = 0,042 mm (0,0017 pulgadas))
De 0 a 6000 puntos
-

•
Puede cambiar la unidad a puntos, " (pulgadas) o mm (milímetros) en el menú [Sistema] > [Regional] > [Unidad].
[Int.retroalim.]
Ajusta la distancia del retroceso en modo sin papel soporte.
Solo se muestra si ha seleccionado [Linerless] en el menú [Modo impresión].
A continuación se indica el rango de valores:
Resolución
S84NX
S86NX
203 ppp
(1 punto = 0,125 mm (0,0049 pulgadas))
De 0 a 2000 puntos
De 0 a 2000 puntos
305 ppp
(1 punto = 0,083 mm (0,0033 pulgadas))
De 0 a 3000 puntos
De 0 a 3000 puntos
609 ppp
(1 punto = 0,042 mm (0,0017 pulgadas))
De 0 a 6000 puntos
-

•
Cuando [Cinta] se ajusta en [Usar cinta], la longitud del retroceso de las etiquetas debe ser de menos de 30 mm (1,18 pulgadas). Si fuera de más de 30 mm (1,18 pulgadas), podría detectarse erróneamente el fin de la cinta.
•
Puede cambiar la unidad a puntos, " (pulgadas) o mm (milímetros) en el menú [Sistema] > [Regional] > [Unidad].
Temas relacionados
Selección de opciones
Entrada o selección de valores de configuración
[Unidad]
[Prueba impresión]

Regresar al inicio
