Sustitución del rodillo de presión

Vea el vídeo aquí (no tiene audio).

•	Para el tipo estándar/izquierda

•	Para el tipo opuesto/derecha

Cuando el rodillo de presión está gastado o dañado, se puede sustituir con facilidad.

• No encienda ni apague el producto, ni enchufe o desenchufe el cable de alimentación con las manos mojadas. Si lo hace, puede recibir una descarga eléctrica. • Antes cambiar el rodillo de presión, desconecte el cable de alimentación de la toma de CA.

Herramienta necesaria • Destornillador Phillips

　

En el vídeo siguiente podrá ver el procedimiento.

Tipo estándar/izquierda

Tipo opuesto/derecha

1.	Compruebe que el producto esté apagado y desconecte el cable de alimentación de la toma de CA.

2.	Abra la cubierta superior.

• Abra la cubierta superior por completo para evitar que se cierre de forma accidental.

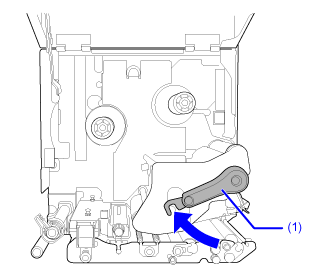

3.	Gire la palanca de bloqueo del cabezal (1) en sentido horario para desbloquear el cabezal de impresión.

• Después de imprimir, el cabezal de impresión y el área que lo rodea están calientes. Tenga cuidado de no quemarse. • Si toca el borde del cabezal de impresión con las manos puede lesionarse.

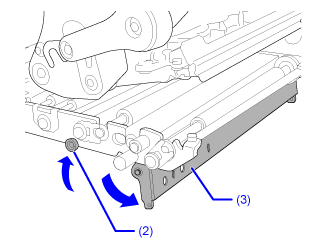

4.	Empuje la lengüeta (2) hacia arriba para soltar la placa de presión (3).

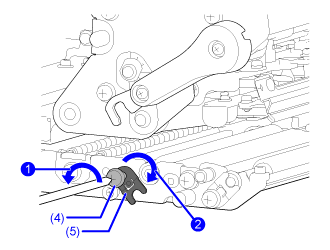

5.	Afloje el tornillo (4) hasta que se suelte la abrazadera del cojinete (5) .

No quite el tornillo.

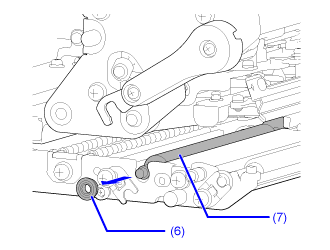

6.	Retire el cojinete (6) del chasis y el eje del rodillo de presión (7).

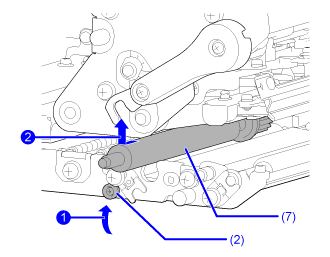

7.	Mientras empuja hacia arriba la lengüeta (2) , extraiga del producto el rodillo de presión (7) y sustitúyalo por uno nuevo.

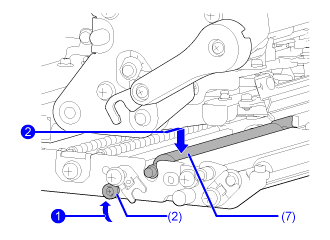

8.	Mientras empuja hacia arriba la lengüeta (2) , inserte completamente el extremo del engranaje del rodillo de presión (7) en el armazón central del producto .

9.	Vuelva a colocar el cojinete (6) en el chasis y el eje del rodillo de presión (7).

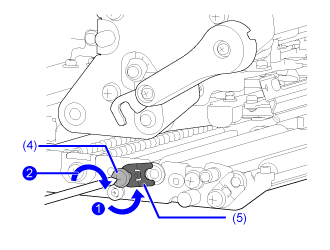

10.	Gire la abrazadera del cojinete (5) en el cojinete y fíjela con el tornillo (4) .

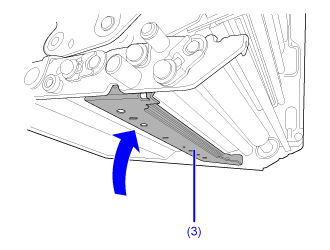

11.	Presione la parte central de la placa de presión (3) para fijarla en su sitio.

---
