Carga de las etiquetas sin dispensador

Este tema describe el procedimiento para cargar solo las etiquetas sin utilizar el dispensador.

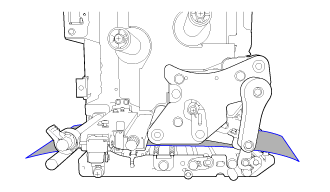

• En la imagen siguiente se muestra el recorrido de las etiquetas.

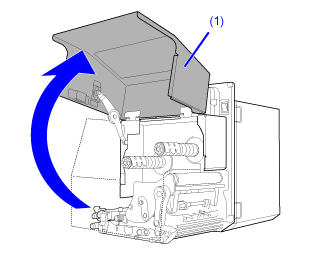

1.	Abra la cubierta superior (1).

• Abra la cubierta superior por completo para evitar que se cierre de forma accidental.

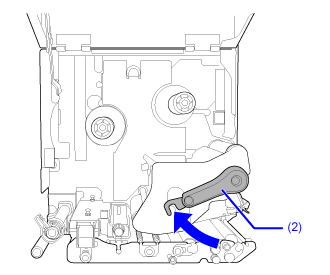

2.	Gire la palanca de bloqueo del cabezal (2) en sentido horario para desbloquear el cabezal de impresión.

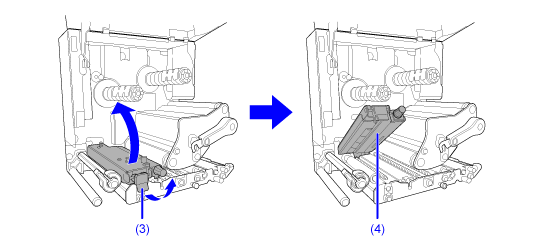

3.	Tire de la palanca de bloqueo de avance (3) para desbloquear el conjunto del sensor de etiquetas y rodillo de avance.

El conjunto del sensor de etiquetas y rodillo de avance (4) se levanta.

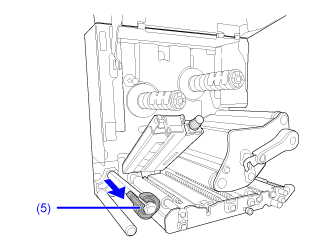

4.	Tire de la guía de las etiquetas (4) alejándola del producto.

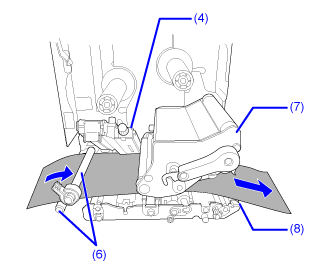

5.	Pase las etiquetas entre el eje de etiquetas (6), por debajo del conjunto del sensor de etiquetas y rodillo de avance (4) y el conjunto del cabezal de impresión (7) y tire hasta la salida de descarga (8).

Compruebe que el extremo del papel salga por la salida de descarga.

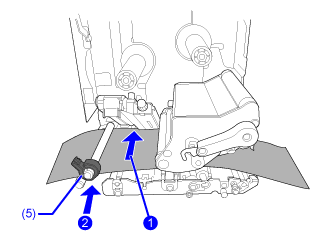

6.	Empuje las etiquetas hasta que el borde interior de las etiquetas toque ligeramente el armazón central del producto , y luego empuje la guía de las etiquetas (5) ligeramente contra el borde externo de las etiquetas .

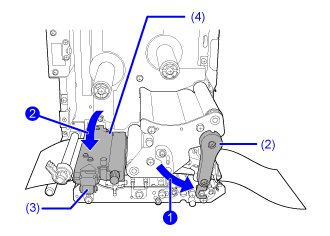

7.	Gire la palanca de bloqueo del cabezal (2) en sentido antihorario para bloquear el cabezal de impresión , y luego apriete el conjunto del sensor de etiquetas y rodillo de avance (4) hacia abajo hasta que la palanca de bloqueo de avance (3) quede bloqueada .

8.	Cierre la cubierta superior.

• Cuando cierre la cubierta superior, tenga cuidado de no pillarse los dedos.

9.	Pulse el botón (FEED) (Avance) en modo Offline para hacer avanzar las etiquetas.

10.	Pulse el botón (ONLINE) o el botón para pasar al modo Online.

• Cuando se imprime con transferencia térmica se debe colocar la cinta.

---

Temas relacionados

Colocación de la cinta (solo transferencia térmica)

Dirección de bobinado de las etiquetas

Ajuste de la posición del sensor de etiquetas
