Modo de dispensador, retroceso posterior a la impresión con entrada de señal externa, con sensor de etiquetas activado y con entrada de impulsos

Funcionamiento

• En la figura anterior se muestra la posición de referencia cuando se utiliza el sensor de intervalo.

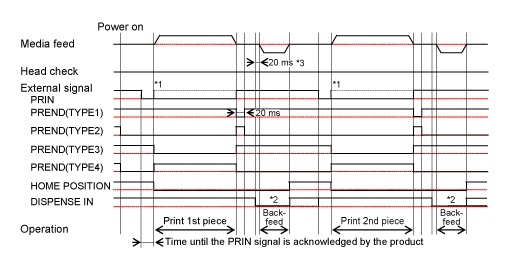

Diagrama de tiempo (sin comprobación del cabezal)

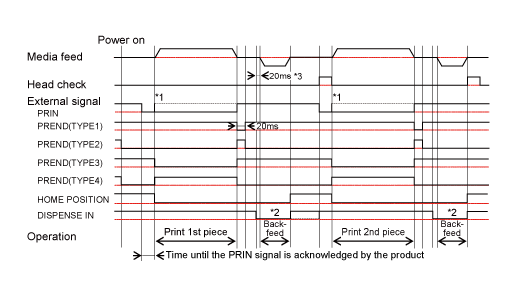

Diagrama de tiempo (con comprobación del cabezal)

*1 Mantenga la señal de inicio de la impresión PRIN hasta que se envíe la señal de fin de la impresión PREND. Después apague la señal de inicio de la impresión PRIN antes de que la señal de fin de la impresión PREND detecte que la impresión ha terminado.

*2 Mantenga la señal DISPENSE IN (Orden de retroceso) hasta que se envíe la señal Home Position (Posición inicial). A continuación, apague la señal DISPENSE IN (Orden de retroceso), antes de que se envíe la señal de inicio de la impresión PRIN.

*3 Si ha seleccionado [Activado] para [Impresión] > [Avanzadas] > [Oper.impresión] > [Modo rendimiento], es de 7,5 ms.

---
