Modo de dispensador, retroceso antes de la impresión, con la función de retroceso extendido activada, con el sensor de etiquetas activado y con entrada de impulsos

La operación que se activa cuando [Impresión] > [Avanzadas] > [Oper.impresión] > [Oper.retroalimentación ampl.] está activado.

Se reciben los datos de impresión y, en el momento en que la impresión es posible, se realiza el retroceso y el producto espera la entrada de la señal de inicio de impresión (PRIN).

Funcionamiento

• En la figura anterior se muestra la posición de referencia cuando se utiliza el sensor de intervalo.

Diagrama de tiempo (sin comprobación del cabezal)

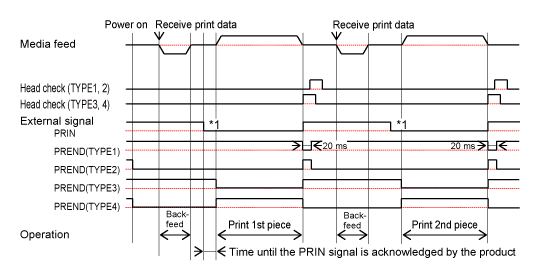

Diagrama de tiempo (con comprobación del cabezal)

*1 Mantenga la señal de inicio de la impresión PRIN hasta que se envíe la señal de fin de la impresión PREND.

---
