Ajuste del balance de tensión de la cinta

Si la cinta no está extendida de forma homogénea por todo el cabezal de impresión, se producirán vacíos en aquellos puntos en los que haya un pliegue en la cinta. Esto suele suceder si el eje del suministro de cinta, el cabezal de impresión y la placa de ajuste de la cinta no están colocados de forma totalmente paralela.

Herramienta necesaria • Destornillador Phillips

Para ajustar la tensión de la cinta siga este procedimiento:

1.	Abra la cubierta superior del producto.

2.	Gire la palanca de bloqueo del cabezal (1) en sentido horario para desbloquear el cabezal de impresión.

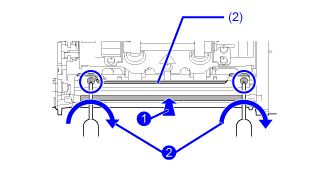

3.	Busque los dos tornillos de la cara frontal del conjunto del cabezal de impresión.

4.	Afloje los dos tornillos fijados a la placa de ajuste de la cinta.

No quite los tornillos.

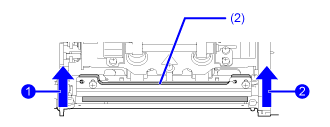

5.	Ajuste la placa de ajuste de la cinta (2) como se muestra a continuación.

Ajuste el lado izquierdo hacia arriba si se produce un pliegue a la derecha.

Ajuste el lado derecho hacia arriba si se produce un pliegue a la izquierda.

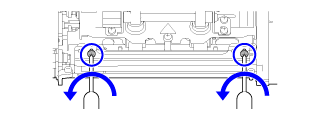

6.	Mantenga la placa de ajuste de la cinta (2) en la posición establecida y apriete los dos tornillos .

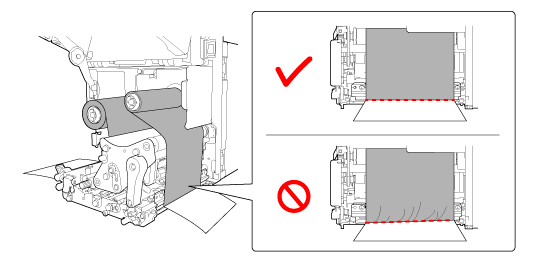

7.	Realice una impresión de prueba para comprobar la calidad de impresión.

La cinta no debe serpentear ni tener arrugas.

8.	Repita los pasos de 1 a 6 del procedimiento hasta que la tensión de la cinta sea la misma a ambos lados.

---
