Sustitución del rodillo de avance

Vea el vídeo aquí (no tiene audio).

•	Para el tipo estándar/izquierda

•	Para el tipo opuesto/derecha

Un rodillo de avance gastado o dañado se puede sustituir con facilidad.

• No encienda ni apague el producto, ni enchufe o desenchufe el cable de alimentación con las manos mojadas. Si lo hace, puede recibir una descarga eléctrica. • Antes cambiar el rodillo de avance, desconecte el cable de alimentación de la toma de CA.

Herramienta necesaria • Destornillador Phillips

　

En el vídeo siguiente podrá ver el procedimiento.

Tipo estándar/izquierda

Tipo opuesto/derecha

1.	Compruebe que el producto esté apagado y desconecte el cable de alimentación de la toma de CA.

2.	Abra la cubierta superior.

• Abra la cubierta superior por completo para evitar que se cierre de forma accidental.

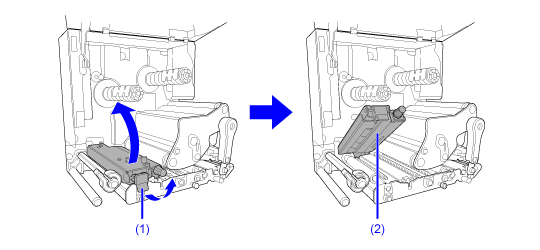

3.	Tire de la palanca de bloqueo de avance (1) para desbloquear el conjunto del sensor de etiquetas y rodillo de avance (2).

El conjunto del sensor de etiquetas y rodillo de avance (2) se abre.

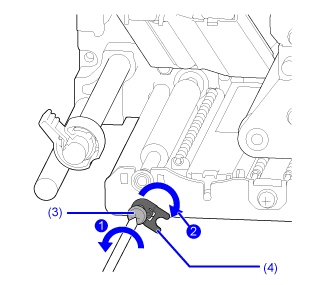

4.	Afloje el tornillo (3) hasta que se suelte la abrazadera del cojinete (4) .

No quite el tornillo.

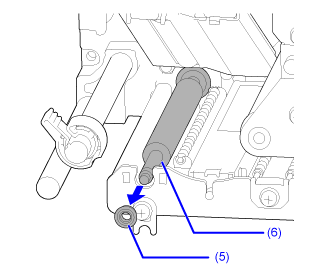

5.	Retire el cojinete (5) del chasis y el eje del rodillo de avance (6).

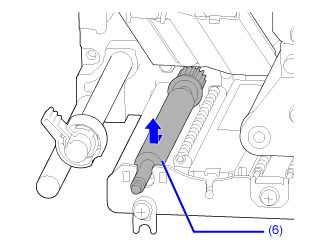

6.	Extraiga del producto el rodillo de avance (6) y sustitúyalo por uno nuevo.

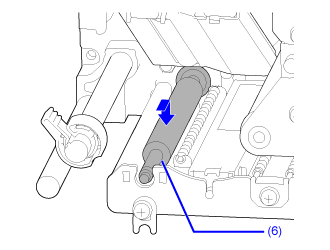

7.	Inserte completamente el extremo del engranaje del nuevo rodillo de avance (6) en el armazón central del producto.

8.	Vuelva a colocar el cojinete (5) en el chasis y el eje del rodillo de avance (6).

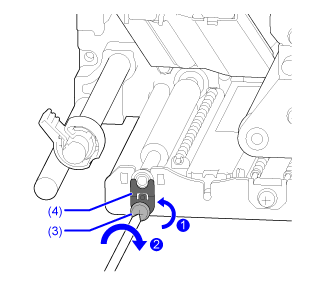

9.	Gire la abrazadera del cojinete (4) en el cojinete y fíjela con el tornillo (3) .

---
