Conditions de déclenchement d'une erreur de fin de papier

Les conditions de déclenchement d'une erreur de fin de papier varient selon le fonctionnement de l'imprimante et du type de cellule de détection sélectionné.

Si I-mark (marque noire, type réflectif) ou Gap (échenillage, type transmissif) est sélectionné comme cellule de détection de fin de papier, la fin de papier est détecté conformément aux conditions suivantes.

Vous pouvez sélectionner le type de cellule de détection de fin de papier dans le menu [Impression] > [Avancé] > [Fin pap.] > [Type de capteur] (Impression - Avancé - Fin de papier - Type de cellule de détection).

Si [Sans] (Aucun) est sélectionné pour la cellule de détection de fin de papier, la fin de papier n'est pas détectée.

Conditions de déclenchement d'une erreur de fin de papier pendant l'avance

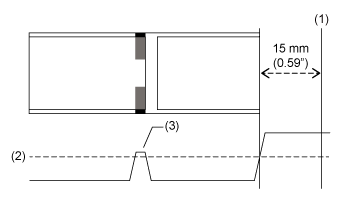

•	En cas d'utilisation de l'option I-Mark comme cellule de détection de fin de papier

Une erreur de fin de papier se produit si la condition « Pas de papier » persiste lorsque la cellule de détection de marque noire ne détecte toujours pas de papier après 15 mm d'avance du papier.

(1) Détection de fin de papier

(2) Niveau de détection de fin de papier (fixe)

(3) Forme d'onde de la cellule de détection de marque noire

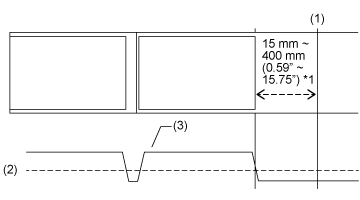

•	En cas d'utilisation de l'option Gap comme cellule de détection de fin de papier

Une erreur de fin de papier se produit si la condition « Pas de papier » persiste lorsque la cellule de détection d'échenillage ne détecte toujours pas de papier après l'avance de la distance de détection définie.

(1) Détection de fin de papier

(2) Niveau de détection de fin de papier (fixe)

(3) Forme d'onde de la cellule de détection d'échenillage

*1 La distance de fin de papier peut être définie dans le menu [Impression] > [Avancé] > [Fin pap.] > [Distance fin pap.] (Impression - Avancé - Fin de papier - Distance de fin de papier).

Conditions de détection de fin de papier pendant l'impression

1.	La cellule de détection de fin de papier détecte l'absence de papier à la position d'avance correspondant à la distance de détection indiquée dans le tableau suivant.

Cellule de détection de fin de papier	Distance de fin de papier (mm)	Méthode de configuration
Capteur I-Mark	15	Fixe
Capteur d'échenillage	15 à 400	Définie via le menu [Impression] > [Avancé] > [Fin pap.] > [Distance fin pap.] (Impression - Avancé - Fin de papier - Distance de fin de papier) ou par commande.

2.

Si la longueur de l'impression restante est inférieure à la distance entre la position de la tête d'impression et la cellule de détection de fin de papier, soit la distance de fin de papier indiquée dans le tableau ci-dessus, une erreur de fin de papier est générée après la fin de l'impression de 1 étiquette.

Si la longueur d'impression restante est supérieure à la distance entre la position de la tête d'impression et la cellule de détection de fin de papier, soit la distance de fin de papier indiquée dans le tableau ci-dessus, une erreur de fin de papier est générée juste après la détection de fin de papier et l'imprimante réimprimera l'étiquette après l'annulation de l'erreur de fin de papier.

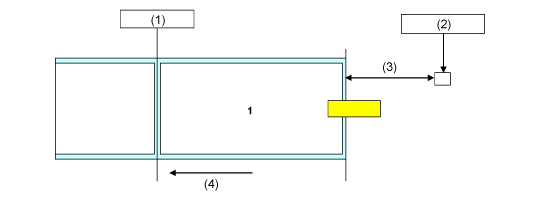

(1) Position de la tête d'impression

(2) Cellule de détection de fin de papier : cellule de détection de marque noire/d'échenillage

Sélectionnez [Impression] > [Avancé] > [Fin pap.] (Impression - Avancée - Fin de papier) ou spécifiez par commande.

(3) Distance de fin de papier

(4) Sens d'avance du support

Si une erreur de fin de papier est détectée en cours d'impression, l'action de l'imprimante varie en fonction des longueurs d'impression et de support restantes au moment de la détection de l'erreur.

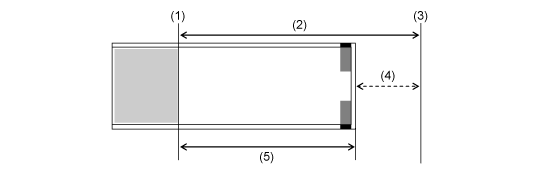

La longueur de support restante peut être calculée comme suit :

Longueur de support restante = distance entre la position de la tête d'impression et la cellule de détection de fin de papier - distance de fin de papier

(1) Position de la tête d'impression

(2) Distance entre la position de la tête d'impression et le capteur de fin de papier

(3) Cellule de détection de fin de papier

(4) Distance de fin de papier

(5) Longueur de support restante

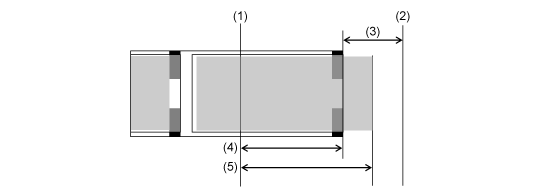

•	Lorsque la longueur d'impression restante est supérieure à la longueur de support restante

Si la longueur d'impression restante est supérieure à la longueur de support restante au moment de la détection d'une erreur de fin de papier, l'imprimante ne peut pas terminer la tâche d'impression. L'impression s'arrête immédiatement et une erreur de fin de papier est générée.

(1) Position de la tête d'impression

(2) Cellule de détection de fin de papier

(3) Distance de fin de papier

(4) Longueur de support restante

(5) Longueur d'impression restante

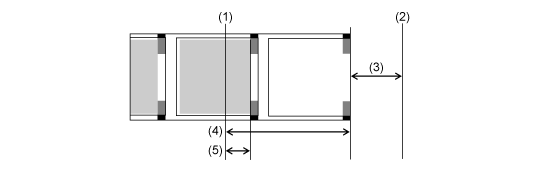

•	Lorsque la longueur d'impression restante est inférieure à la longueur de support restante

Si la longueur de l'impression restante est inférieure à la longueur de support restante, l'imprimante termine la tâche d'impression avant de générer l'erreur de fin de papier.

(1) Position de la tête d'impression

(2) Cellule de détection de fin de papier

(3) Distance de fin de papier

(4) Longueur de support restante

(5) Longueur d'impression restante

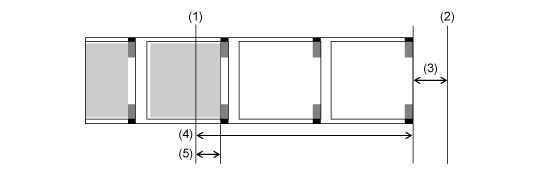

S'il reste plusieurs étiquettes entre la tête d'impression et le capteur de fin de papier au moment de la détection d'une erreur de fin de papier, l'erreur de fin de papier est uniquement générée après que l'impression de l'étiquette en cours est terminée.

(1) Position de la tête d'impression

(2) Cellule de détection de fin de papier

(3) Distance de fin de papier

(4) Longueur de support restante

(5) Longueur d'impression restante

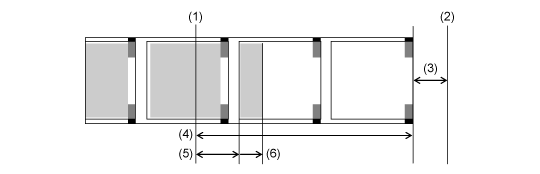

En mode distribution et impression, si une erreur de fin de papier est détectée pendant l'avance des étiquettes imprimées, il se peut que seul le début de l'étiquette soit imprimé au moment où la fin de papier est détectée. Pour poursuivre l'impression après une erreur, éjectez l'étiquette partiellement imprimée avant de lancer l'impression. L'imprimante commence par réimprimer l'élément partiellement imprimé sur l'étiquette suivante.

(1) Position de la tête d'impression

(2) Cellule de détection de fin de papier

(3) Distance de fin de papier

(4) Longueur de support restante

(5) Longueur d'impression restante

(6) Longueur de l'avance jusqu'à la position d'arrêt du distributeur

---
