Vervangen van de drukplaat

Klik hier om de instructievideo af te spelen (video zonder geluid).

•	Voor standaard-/linkermodel

•	Voor gespiegeld/rechtermodel

U kunt een beschadigde of versleten drukplaat eenvoudig verwijderen en vervangen.

• Zorg altijd ervoor dat uw handen droog zijn wanneer u de printer in- en uitschakelt en het netsnoer aansluit of loskoppelt. Natte handen vergroten het risico op elektrische schokken. • Haal het netsnoer uit het stopcontact voordat u de drukplaat vervangt.

　

Speel de onderstaande instructievideo af om de procedure te bekijken.

Standaard-/linkermodel

Gespiegeld/rechtermodel

1.	Zorg ervoor dat de printer is uitgeschakeld en haal het netsnoer uit het stopcontact.

2.	Open het printerdeksel.

• Open het printerdeksel volledig om te voorkomen dat dit per ongeluk naar beneden komt en dichtklapt.

3.	Draai de vergrendelingshendel voor de printkop (1) rechtsom om de printkop te ontgrendelen.

• De printkop en het gedeelte eromheen zijn erg warm na het afdrukken. Wees voorzichtig dat u zich niet verbrandt. • Het aanraken van de rand van de printkop met blote handen kan verwondingen veroorzaken.

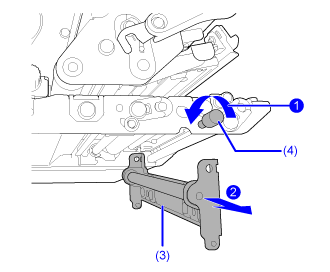

4.	Duw het lipje (2) omhoog om de drukplaat (3) vrij te maken.

5.	Houd de drukplaat (3) tegen terwijl u de schroef (4) losdraait totdat de voorkant van de drukplaat naar beneden komt . Trek vervolgens de drukplaat (3) naar voren uit . Vervang de drukplaat door een nieuwe.

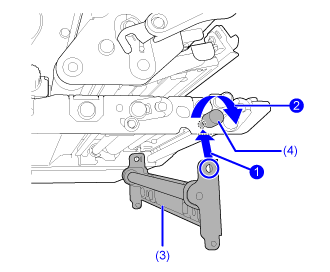

6.	Duw het uitsteeksel op het middenframe van de printer stevig in het montagegat bij de voorste rand van de drukplaat (3).

7.	Leg de schroef (4) gelijk met het montagegat aan de voorkant van de drukplaat (3) , en draai de schroef vast .

8.	Duw in het midden van de drukplaat (3) totdat die vastklikt.

---
