Wymiana płyty dociskowej

Film (bez dźwięku) znajduje się tutaj.

•	Standardowy/lewostronny

•	Przeciwny/prawostronny

Jeśli płyta dociskowa ulegnie zużyciu lub uszkodzeniu, można ją z łatwością wymienić.

• Nie włączać ani wyłączać zasilania oraz nie podłączać ani nie odłączać przewodu zasilania, mając mokre dłonie. Grozi to porażeniem prądem. • Nie wymieniać płyty dociskowej, dopóki przewód zasilania drukarki nie zostanie odłączony od gniazdka elektrycznego.

　

Procedura jest przedstawiona w następującym filmie.

Standardowy/lewostronny

Przeciwny/prawostronny

1.	Sprawdzić, czy zasilanie produktu jest wyłączone, i odłączyć przewód zasilania od gniazdka elektrycznego.

2.	Otworzyć pokrywę górną.

• Pokrywę górną należy maksymalnie odchylić, aby przypadkiem nie opadła.

3.	Obrócić dźwignię (1) blokady głowicy w prawo, aby odblokować głowicę drukującą.

• Po zakończeniu drukowania głowica drukująca i otaczające ją elementy są bardzo gorące. Należy uważać, aby się nie poparzyć. • Dotknięcie krawędzi głowicy drukującej gołą dłonią może spowodować obrażenia ciała.

4.	Popchnąć wypust (2), aby zwolnić płytę dociskową (3).

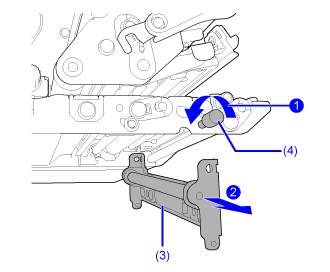

5.	Podtrzymując płytę dociskową (3), poluzować śrubę (4) do momentu, a przód płyty opadnie , a następnie pociągnąć płytę dociskową (3) do przodu, aby ją wymontować . Następnie wymienić ją na nową płytę dociskową.

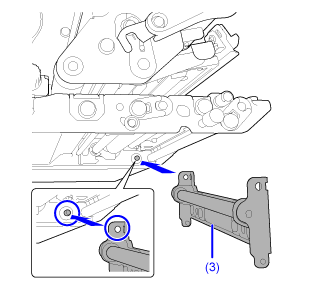

6.	Pewnie wsunąć występ ramy środkowej produktu do otworu montażowego po stronie krawędzi wiodącej płyty dociskowej (3).

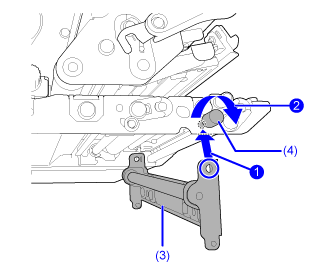

7.	Zrównać położenie śruby (4) z otworem montażowym z przodu płyty dociskowej (3) i dokręcić śrubę .

8.	Popchnąć płytę dociskową (3) na środku, aby zatrzasnąć ją w odpowiednim położeniu.

---
