Änderung der Verwendung der RS-232C-Schnittstelle (bei Verwendung des KEYENCE-Barcodecheckers)

Wenn Sie einen der KEYENCE-Barcodechecker (BL-1301, SR-710) verwenden, verändern Sie die Betriebseinstellungen des Barcodecheckers, sodass dieser mit dem Drucker kommunizieren kann, und schließen Sie ihn dann am Drucker an. Nachdem Sie den Barcodechecker am Drucker angeschlossen haben, verändern Sie die [Schnittstelle]-Einstellung der RS-232C-Schnittstelle auf dem Drucker auf [RS-232C-Lesegerät]. Mit dieser Einstellung kann der Drucker den Barcodechecker erkennen und entsprechend den Schnittstelleneinstellungen des Barcodecheckers automatisch eine Verbindung mit ihm herstellen.

1.	Drücken Sie nach dem Anschließen des Barcodecheckers zum Einschalten des Druckers solange die Netztaste auf dem Bedienfeld, bis die LED blau aufleuchtet.

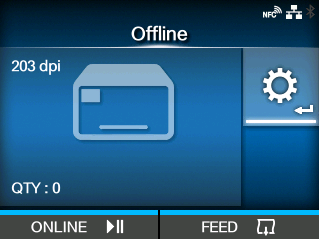

2.	Wenn sich der Drucker im Online-Modus befindet, drücken Sie die Taste auf dem Bedienfeld, um in den Offline-Modus zu wechseln.

3.	Drücken Sie die Taste , um das Menü [Prüfen] anzuzeigen.

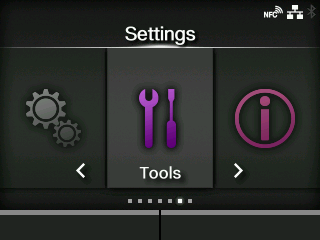

4.	Drücken Sie die Tasten /, um [Tools] auszuwählen, und drücken Sie dann die Taste .

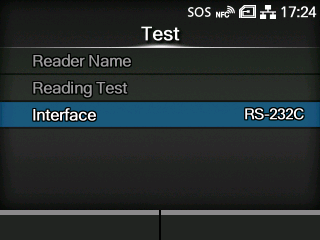

5.	Drücken Sie die Tasten /, um [Strichcodeleser] > [Lesen] > [Schnittstelle] auszuwählen, und drücken Sie dann die Taste .

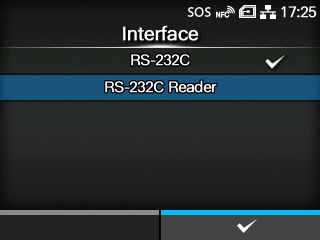

6.	Drücken Sie die Tasten /, um [RS-232C-Lesegerät] auszuwählen.

7.	Drücken Sie die Taste , um den Einstellungswert zu speichern.

8.	Drücken Sie die Taste , um in den Offline-Modus zu wechseln.

9.	Schalten Sie den Drucker aus und dann wieder ein.

Wenn der Drucker eingeschaltet wird, wird der Barcodechecker automatisch ebenfalls eingeschaltet.

• Wenn der Barcodechecker eingeschaltet ist, gibt er ein Laserlicht ab. Achten Sie darauf, den Laser von Ihren Augen fernzuhalten. • Bei Verwendung des GFS4170 wird weiterhin ein Laserlicht ausgegeben, solange der Drucker eingeschaltet ist. Schalten Sie den Drucker aus, um das Laserlicht auszuschalten.

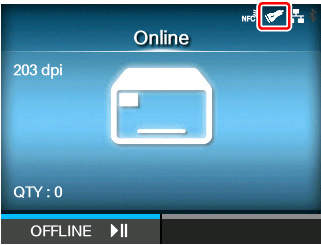

Wenn die Verbindung zwischen dem Drucker und dem Barcodechecker hergestellt ist, erscheint das Barcodecheckersymbol in der Statusleiste der Anzeige.

Führen Sie einen Testlesevorgang mit dem Barcodechecker durch, um sich zu vergewissern, dass er ordnungsgemäß funktioniert.

• Wenn der Drucker den Barcodechecker nicht erkennen kann, überprüfen Sie, ob die Betriebseinstellungen des Barcodecheckers in Ordnung sind.

---
