Bedingungen, die das Papierende auslösen

Die Bedingungen, wann die Papierendemeldung ausgelöst wird, sind vom Betrieb des Druckers abhängig.

Bedingungen, die eine Erkennung vom Papierende im Zufuhrbetrieb auslösen

Ein Papierende tritt auf, wenn die Kein-Papier-Bedingung auch dann noch anhält, wenn der Papierendesensor weiterhin die Kein-Papier-Bedingung erkennt, wenn weitere 15 mm zugeführt werden.

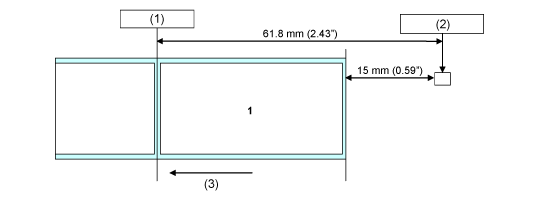

(1) Position Druckkopf

(2) Papierendesensor: I-Markensensor/Lückensensor

Wählen Sie diesen Punkt im Menü [Drucken] > [Erweitert] > [Papier aufgebraucht] aus oder legen Sie ihn per Befehl fest.

(3) Einzugsrichtung des Etikettenpapiers

Bedingungen, die eine Erkennung vom Papierende im Druckbetrieb auslösen

1.	Der Papierendesensor erkennt ein Papierende an der Position, wenn 15 mm zugeführt wurden.

2.	Wenn die verbleibende Druckmenge weniger als der Abstand zwischen der Druckkopfposition und dem Papierendesensor (-15 mm) beträgt, tritt ein Papierendefehler nach Abschluss der Ausgabe von 1 auf.

Wenn die verbleibende Etikettenpapiermenge mehr als der Abstand zwischen der Druckkopfposition und dem Papierendesensor (-15 mm) beträgt, tritt ein Papierendefehler direkt nach der Erkennung des Papierendes auf und der Drucker druckt nach der Behebung des Papierendefehlers erneut.

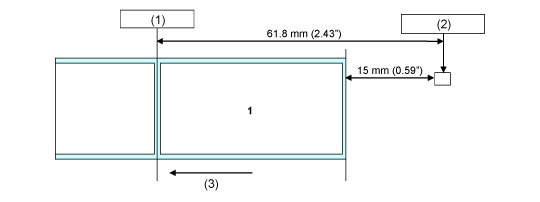

(1) Position Druckkopf

(2) Papierendesensor: I-Markensensor/Lückensensor

Wählen Sie diesen Punkt im Menü [Drucken] > [Erweitert] > [Papier aufgebraucht] aus oder legen Sie ihn per Befehl fest.

(3) Einzugsrichtung des Etikettenpapiers

Wenn ein Papierendefehler während des Druckens erkannt wird, hängt die Vorgehensweise von der verbleibenden Druck- und Etikettenpapiermenge zum Zeitpunkt der Fehlererkennung ab.

Die verbleibende Menge an Etikettenpapier können Sie so berechnen:

Verbleibende Menge an Etikettenpapier = Abstand zwischen Druckkopfposition und Papierendesensor -15 mm

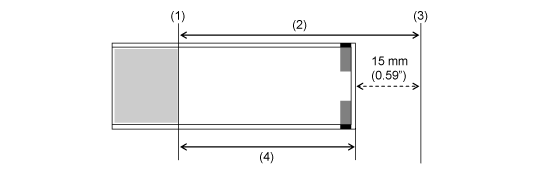

(1) Position Druckkopf

(2) Abstand zwischen der Druckkopfposition und dem Papierendesensor

(3) Papierendesensor

(4) Verbleibende Menge an Etikettenpapier

•	Wenn die verbleibende Druckmenge mehr als das verbleibende Etikettenpapier beträgt

Wenn die verbleibende Druckmenge bei Erkennung eines Papierendefehlers mehr als das verbleibende Etikettenpapier beträgt, kann der Drucker den Druckauftrag nicht fertigstellen. Der Druckvorgang wird umgehend abgebrochen und ein Papierendefehler angezeigt.

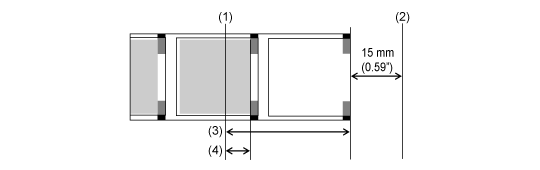

(1) Position Druckkopf

(2) Papierendesensor

(3) Verbleibende Menge an Etikettenpapier

(4) Verbleibende Druckmenge

•	Wenn die verbleibende Druckmenge weniger als das verbleibende Etikettenpapier beträgt

Wenn die verbleibende Druckmenge weniger als das verbleibende Etikettenpapier beträgt, stellt der Drucker den Druckauftrag fertig und ein Papierendefehler wird angezeigt.

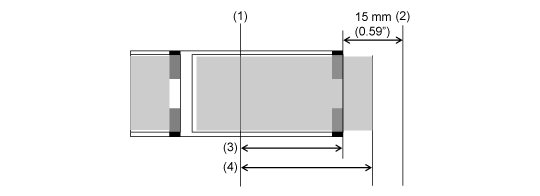

(1) Position Druckkopf

(2) Papierendesensor

(3) Verbleibende Menge an Etikettenpapier

(4) Verbleibende Druckmenge

Wenn sich bei der Erkennung eines Papierendefehlers mehrere Etiketten zwischen dem Druckkopf und dem Papierendesensor befinden, tritt der Papierendefehler erst nach der Beendigung des gerade ausgedruckten Etiketts auf.

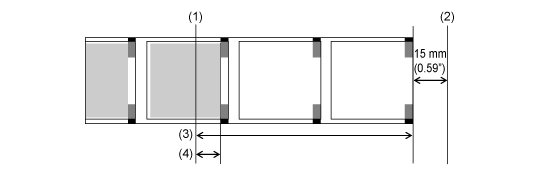

(1) Position Druckkopf

(2) Papierendesensor

(3) Verbleibende Menge an Etikettenpapier

(4) Verbleibende Druckmenge

---
