Verwendung der SATO-RF-Analysefunktion zur Messung der RFID-Tags

Verwenden Sie die SATO-RF-Analysefunktion, um ein RFID-Tag zu messen.

Diese Funktion verschiebt die RFID-Standardantenne des Druckers automatisch, um die RFID-Tags zu messen, und ermittelt die Bedingungen, um sie gleichmäßig zu schreiben und lesen zu können. Die Ergebnisse der Messung werden sofort auf den Drucker angewendet. Außerdem können Sie sie als RFID-Tag-Modell speichern, um einfach auf die Einstellungen zuzugreifen, wenn Sie die gleichen RFID-Tags verwenden.

• Die Länge von der Vorderkante des Tags bis zum Inlay sollte 15 mm (0,59") oder mehr betragen. • Die Länge des Tags sollte 42 mm oder mehr (einschließlich Trägerpapier) betragen, um die SATO-RF-Analyse auszuführen. • Halten Sie den Einstellungswert der Funkleistungsstufe auf 24 dBm oder weniger.

Einstellung der Messbedingungen

Legen Sie vor der Ausführung der Messung die Suchstufe, die Schreib-/Leseleistung (nur UHF-Module) und den Namen zum Speichern als RFID-Tag-Modell fest.

Stellen Sie die Schreib-/Leseleistung gemäß der Inlaykonfigurationsanleitung ein. Detaillierte Informationen finden Sie unter der folgenden URL:

https://www.sato-global.com/rfid/guide.html

Um Inlays zu verwenden, die nicht in der Inlaykonfigurationsanleitung enthalten sind, verwenden Sie die Ausgangswerte.

1.	Wenn sich der Drucker im Online-Modus befindet, drücken Sie die Taste auf dem Bedienfeld, um in den Offline-Modus zu wechseln.

2.	Drücken Sie die Taste , um das Menü [Prüfen] anzuzeigen.

3.	Drücken Sie die Tasten /, um [Schnittstelle] auszuwählen, und drücken Sie dann die Taste .

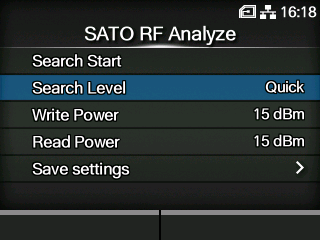

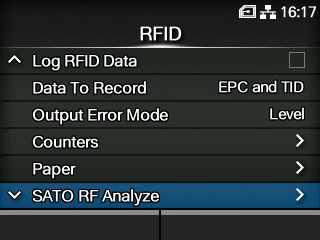

4.	Drücken Sie die Tasten /, um [RFID] > [SATO RF Analyze] auszuwählen, und drücken Sie dann die Taste .

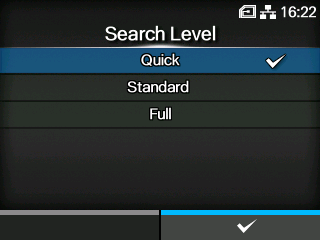

5.	Drücken Sie die Tasten /, um [Suchebene] auszuwählen, und drücken Sie dann die Taste .

6.	Drücken Sie die Tasten /, um die auszuführende Suchstufe auszuwählen, und drücken Sie dann die Taste .

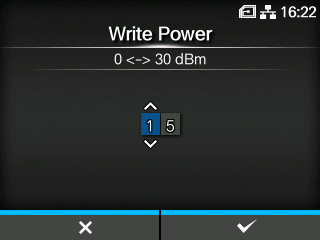

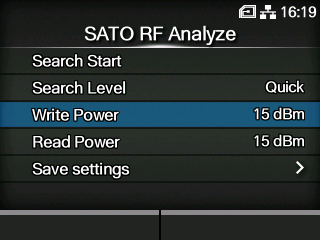

7.	Wenn Sie ein UHF-Modul verwenden, drücken Sie die Tasten /, um [Schreibleistung] auszuwählen, und drücken Sie dann die Taste .

8.	Legen Sie die Schreibleistung fest und drücken Sie dann die Taste , um die Einstellung zu speichern.

• Halten Sie einen Einstellungswert von 24 dBm oder weniger ein.

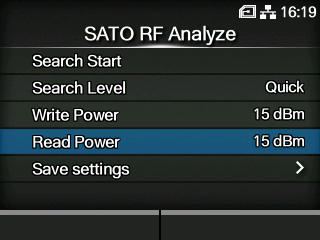

9.	Wenn Sie ein UHF-Modul verwenden, drücken Sie die Tasten /, um [Leseleistung] auszuwählen, und drücken Sie dann die Taste .

10.	Legen Sie die Leseleistung fest und drücken Sie dann die Taste , um die Einstellung zu speichern.

• Halten Sie einen Einstellungswert von 24 dBm oder weniger ein.

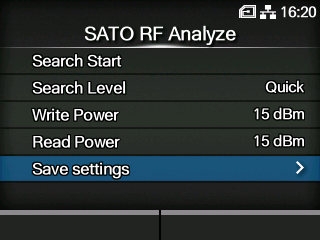

11.	Drücken Sie die Tasten /, um [Einstellungen speichern] auszuwählen, und drücken Sie dann die Taste .

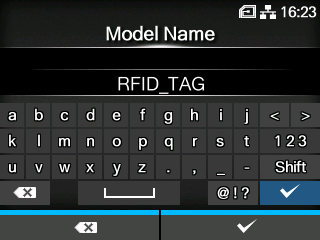

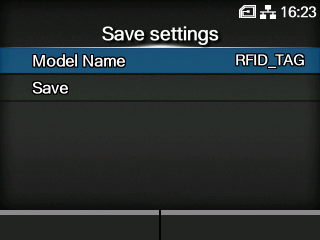

12.	Drücken Sie die Tasten /, um [Modellname] auszuwählen, und drücken Sie dann die Taste .

13.	Bearbeiten Sie den Namen des Modells, unter dem die Messergebnisse gespeichert werden sollen, und drücken Sie dann die Taste .

Sie können maximal 32 Zeichen eingeben. Sie können Buchstaben (Klein- und Großschreibung), Zahlen und Symbole eingeben.

• Wenn Sie das Speichern ohne Eingabe eines Modellnamens durchführen, wird der Modellname standardmäßig als „RFID_TAG“ gespeichert.

Ausführung der SATO-RF-Analyse

Führen Sie die SATO-RF-Analyse unter den festgelegten Messbedingungen durch.

14.	Das RFID-Tag für den Drucker festlegen.

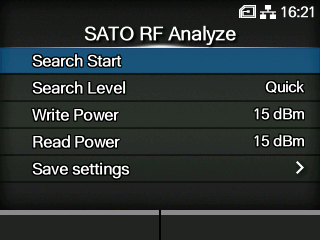

15.	Wählen Sie [Start von Suche] auf dem Bildschirm [SATO RF Analyze] aus und drücken Sie dann die Taste .

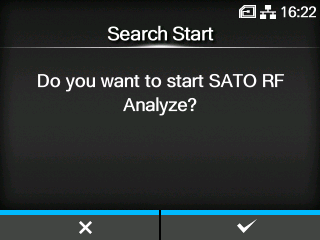

16.	Drücken Sie auf dem Bestätigungsbildschirm die Taste .

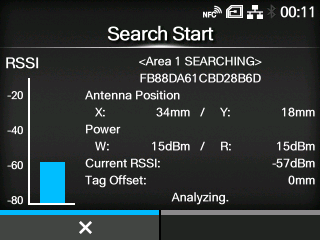

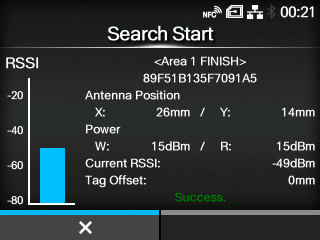

Die Messung startet und der Status der Messung wird auf dem Bildschirm angezeigt.

17.	Drücken Sie die Taste , wenn die Messung abgeschlossen ist und [BEENDEN] angezeigt wird.

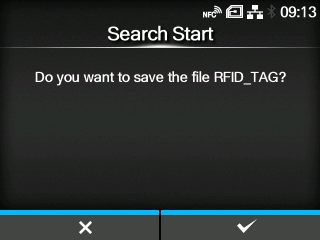

18.	Drücken Sie die Taste , um die Messergebnisse als RFID-Tag-Modell zu speichern. Drücken Sie die Taste , um sie nicht zu speichern.

• Wenn eine Messung fehlschlägt, wird eine Meldung angezeigt, die Werte [Schreibleistung] und [Leseleistung] um +1 dBm oder -1 dBm entsprechend der Ursache einzustellen. Drücken Sie die Taste , um die Einstellung auszuführen, und wiederholen Sie dann die Messung. • Öffnen Sie während der Messung nicht die obere Abdeckung. Wenn Sie die obere Abdeckung öffnen, bevor Sie die Meldung schließen, in der Sie gefragt werden, ob Sie die Einstellungen speichern möchten, müssen Sie die Messung erneut durchführen. • Senden Sie während der Messung keinen DC2-Befehl an den Drucker. Wenn die Funkleistung verstellt oder ein Befehl zum Zurücksetzen empfangen wird, wird die Messung nicht ordnungsgemäß beendet. • Führen Sie nicht mehr als 10 Messungen nacheinander durch. Wenn Sie 11 oder mehr Messungen durchführen müssen, lassen Sie das RFID-Modul abkühlen, bevor Sie dies tun. • Wenn während der Messung ein Fehler auftritt und die Messung unterbrochen wird, kehrt die Anzeige unabhängig vom Fehlertyp zum Bestätigungsbildschirm zurück.
