Wesentliche technische Daten der Barcodeüberprüfungsfunktion

Die Barcodeüberprüfungsfunktion führt eine Leseüberprüfung des mit diesem Drucker ausgedruckten Barcodes aus, um zu vermeiden, dass Etiketten mit beschädigten Barcodes in ausgegeben werden. Sie können diese Funktion verwenden, indem Sie die unterstützten Barcodechecker am Drucker installieren.

Die wesentlichen technischen Daten der Barcodeüberprüfungsfunktion sind wie folgt:

Element		Technische Daten
Unterstützte Barcodechecker		• Hersteller IDEC/DATALOGIC (USB-Anschluss) ◦ WB1F-100S1S (für 1D-Barcodes) ◦ GFS4170 (für 1D-Barcodes) ◦ GFS4470 (für 1D-Barcodes/2D-Barcodes) • Hersteller KEYENCE (RS-232C-Anschluss) ◦ BL-1301 (für 1D-Barcodes) ◦ SR-710 (für 1D-Barcodes/2D-Barcodes) Detaillierte Informationen zu den Einstellungen und den unterstützten Barcodes finden Sie im Handbuch des Barcodecheckers.
Unterstützte Befehle		SBPL/SZPL/SIPL/STCL/SDPL/SEPL   • AEP wird nicht unterstützt.
Unterstützte Druckmodi		Endlos/Cutter/Schneiden & Drucken/Spender/Linerless (nur CL4NX Plus)   • Der Abreißen-Modus steht nicht zur Verfügung. • Nicht für RFID-Modelle verfügbar. • Im Spender/Linerless-(nur CL4NX Plus)-Modus steht die Void-Druckfunktion nicht zur Verfügung.
Druckgeschwindigkeit/Druckkontrast		Die für ein sicheres Einlesen optimale Druckgeschwindigkeit und der optimale Druckkontrast sind von verschiedenen Bedingungen abhängig, wie beispielsweise vom Barcodetyp und Etikettenlayout. Führen Sie stets einen sorgfältigen Testlesevorgang durch und ermitteln Sie die Einstellungen.

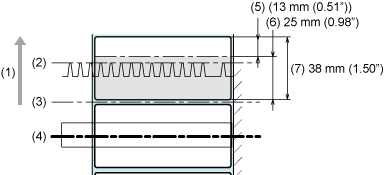

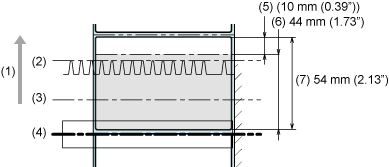

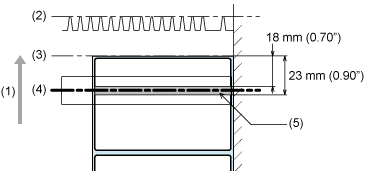

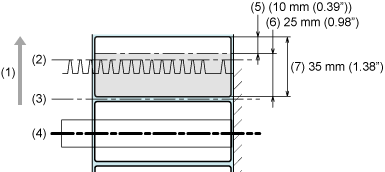

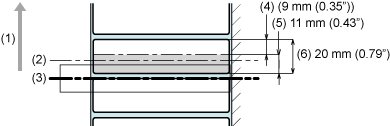

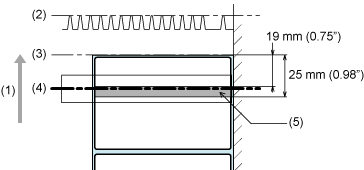

Bedruckbarer Bereich (Barcodelesebereich)		Gleich wie bei den Produktspezifikationen. Es gibt jedoch folgende Einschränkungen: Endlosmodus Barcodes, die innerhalb des Bereichs von 11 mm vom Bandende des Etikettenpapiers ausgedruckt werden, können nicht gelesen werden, da sie vom Druckkopf und von der Farbbandeinstellungsplatte blockiert werden. (1) Einzugsrichtung des Etikettenpapiers (2) Farbbandeinstellungsplatte (3) Druckkopf (4) Lesbarer Bereich (für den minimalen Etikettenabstand) (5) Unlesbarer Bereich (6) Minimaler Etikettenabstand Cutter/Schneiden- & Druckenmodus Barcodes, die innerhalb des folgenden Bereichs ausgedruckt werden, können nicht gelesen werden, da sie durch die Cutterabdeckung blockiert werden. ◦ Cutter (jedes Etikett wird abgeschnitten): 25 mm vom Bandende des Etikettenpapiers (1) Einzugsrichtung des Etikettenpapiers (2) Cutterabdeckung (3) Schnittposition (4) Druckkopf (5) Lesbarer Bereich (für den minimalen Etikettenabstand) (6) Unlesbarer Bereich (7) Minimaler Etikettenabstand 　 ◦ Cutter (Schneiden entsprechend der festgelegten Anzahl der Etiketten)/Schneiden & Drucken: 44 mm vom hinteren Ende des Etiketts (1) Einzugsrichtung des Etikettenpapiers (2) Cutterabdeckung (3) Schnittposition (4) Druckkopf (5) Lesbarer Bereich (für den minimalen Etikettenabstand) (6) Unlesbarer Bereich (7) Minimaler Etikettenabstand Schneiden- & Druckenmodus Drucken Sie keinen 2D-Code oder seriellen Barcode (90°- oder 270°-Ausrichtung bezüglich der Etikettenvorschubrichtung) innerhalb des folgenden Bereichs aus, da dies eine weiße Lücke verursachen kann. ◦ CL4NX Plus: 18 bis 23 mm von der Vorderseite des Etiketts (Schneideposition) (1) Einzugsrichtung des Etikettenpapiers (2) Cutterabdeckung (3) Schnittposition (4) Druckkopf (5) Bereich, in dem weiße Lücken auftreten 　 ◦ CL6NX Plus: 19 bis 25 mm von der Vorderseite des Etiketts (Schneideposition) (1) Einzugsrichtung des Etikettenpapiers (2) Cutterabdeckung (3) Schnittposition (4) Druckkopf (5) Bereich, in dem weiße Lücken auftreten Linerless-Modus (nur CL4NX Plus) Barcodes, die innerhalb eines Bereichs von 25 mm vom Bandende des Etikettenpapiers ausgedruckt werden, können nicht gelesen werden, da sie von der Cutterabdeckung blockiert werden. (1) Einzugsrichtung des Etikettenpapiers (2) Cutterabdeckung (3) Schnittposition (4) Druckkopf (5) Lesbarer Bereich (für den minimalen Etikettenabstand) (6) Unlesbarer Bereich (7) Minimaler Etikettenabstand
Verwendbare Etikettengrößen	Etikettenbreite	Gleich wie bei den Produktspezifikationen.
	Etikettenabstand	Die Mindestgröße ist von den Produktpezifikationen abhängig. Endlosmodus ◦ 203 dpi: 20 bis 2497 mm (mit Trägerpapier: 23 bis 2500 mm) ◦ 305 dpi: 20 bis 1497 mm (mit Trägerpapier: 23 bis 1500 mm) ◦ 609 dpi (nur CL4NX Plus): 20 bis 397 mm (mit Trägerpapier: 23 bis 400 mm) Cuttermodus (jedes Etikett wird abgeschnitten) ◦ 203 dpi: 35 bis 2497 mm (mit Trägerpapier: 38 bis 2500 mm) ◦ 305 dpi: 35 bis 1497 mm (mit Trägerpapier: 38 bis 1500 mm) ◦ 609 dpi (nur CL4NX Plus): 35 bis 397 mm (mit Trägerpapier: 38 bis 400 mm) Cutter (Schneiden entsprechend der angegebenen Anzahl der Etiketten)/Schneiden- & Druckenmodus ◦ 203 dpi: 54 bis 2497 mm (mit Trägerpapier: 57 bis 2500 mm) ◦ 305 dpi: 54 bis 1497 mm (mit Trägerpapier: 57 bis 1500 mm) ◦ 609 dpi (nur CL4NX Plus): 54 bis 397 mm (mit Trägerpapier: 57 bis 400 mm) Spendermodus ◦ 27 bis 397 mm (mit Trägerpapier: 30 bis 400 mm) Linerless-Modus (nur CL4NX Plus) ◦ 38 bis 120 mm
Verwendbare Etikettentypen		Gleich wie bei den Produktspezifikationen. Wenn jedoch die Farbe des Etikettenpapiers silber oder das Etikett beschichtet ist, kann es für den Barcodechecker schwierig sein, den Barcode zu lesen, da das Licht des Barcodecheckers zu einer Reflexion auf der Oberfläche des Etikettenpapiers führen kann. Führen Sie vorher stets einen sorgfältigen Testlesevorgang durch.
Lesbare Barcodeausrichtungen	1D-Barcodechecker	(1) Einzugsrichtung des Etikettenpapiers
	2D-Barcodechecker	(1) Einzugsrichtung des Etikettenpapiers Platzieren Sie den Barcode innerhalb der Größe des Sichtfeldes. Führen Sie vorher sorgfältig einen Testlesevorgang durch.
Empfohlene Barcodegrößen	1D-Barcode	Schmaler Strich: 0,25 mm oder höher • 203 dpi: 2 Punkte oder mehr • 305 dpi: 3 Punkte oder mehr • 609 dpi (nur CL4NX Plus): 6 Punkte oder mehr Siehe die Spezifikationen des jeweiligen Barcodecheckers.
	2D-Barcode	Zellgröße: 0,25 mm oder größer • 203 dpi: 2 Punkte oder mehr • 305 dpi: 3 Punkte oder mehr • 609 dpi (nur CL4NX Plus): 6 Punkte oder mehr Siehe die Spezifikationen des jeweiligen Barcodecheckers. Die Größe des Sichtfelds entspricht den Spezifikationen des Barcodecheckers.

　

Verfügbare Barcodeformate

Die Barcodeüberprüfungsfunktion unterstützt die folgenden Barcodeformate. Überprüfen Sie die Spezifikationen des Barcodecheckers, um die Kompatibilität mit den verfügbaren Barcodetypen sicherzustellen.

Code-Typ	Verfügbare Barcodeformate
1D-Barcodes	CODABAR (NW-7) CODE39, CODE93, CODE128 JAN/EAN-13/8 UPC-A/UPC-E ITF Industrial 2 of 5 Matrix 2 of 5 MSI GS1-128 POSTNET IMB (USPS) GS1 DataBar Omnidirectional GS1 DataBar Truncated GS1 DataBar Limited GS1 DataBar Expanded GS1 DataBar Stacked GS1 DataBar Stacked Omnidirectional GS1 DataBar Expanded Stacked
2D-Codes	PDF417 Micro PDF417 Maxi Code QR-Code Micro-QR-Code Data Matrix Aztec Code
Kombinierte Symbole	JAN/EAN-13/8(CC-A/CC-B) UPC-A/UPC-E(CC-A/CC-B) GS1-128(CC-A/CC-B/CC-C) GS1 DataBar(CC-A/CC-B)

• Um den Vergleichsmodus zu verwenden, erstellen Sie Barcodes mithilfe von Barcodebefehlen. Wenn innerhalb des Barcodelesebereichs ein Barcode wie beispielsweise Grafikdaten (BMP-Bild usw.) oder ein vorgedruckter Barcode angeordnet ist, funktioniert dieser Modus möglicherweise nicht ordnungsgemäß.

• Im Lesemodus können Sie Barcodes, die nicht durch Barcodebefehle erstellt werden (wie beispielsweise Grafikdaten oder vorgedruckte Barcodes), als Überprüfungsziel einbeziehen. Wählen Sie dazu [Einstellungen] in [Anzahl Strichcodes einstellen] aus und geben Sie die Anzahl der Barcodes pro Etikett in [Barcodes per Label] an. Es kann jedoch vorkommen, dass diese Barcodes von den Scannern nicht gelesen werden können und dieser Modus daher nicht ordnungsgemäß funktioniert.

---
