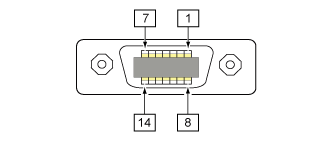

Spezifikationen der Verbindungskontakte der externen Signalschnittstelle (EXT)

Pin-Nr.	I/O	Beschreibung	Elektrische Bedingungen (Spannung, Stromstärke (maximal))
1	Ausgang	Papierende Gibt ein niedriges Signal aus, wenn das Papierende erkannt wird.	Spannungsfestigkeit 50 V Stromsenke 50 mA
2	-	GND Masse des Referenzsignals	-
3	Ausgang	Farbbandende Gibt ein niedriges Signal aus, wenn das Farbbandende erkannt wird.	Spannungsfestigkeit 50 V Stromsenke 50 mA
4	Ausgang	Maschinenfehler Gibt ein niedriges Signal aus, wenn ein Fehler wie der Druckkopf-offen-Fehler erkannt wird.	Spannungsfestigkeit 50 V Stromsenke 50 mA
5	Eingang	Druckstartsignal (PRIN) Druckt ein Etikett aus, wenn ein niedriges Signal erkannt wird.	Hoch: hohe Impedanz Niedrig: mehr als -15 mA, 0 V
6	Ausgang	Drucken beendet/Druckende-Signal (PREND) Gibt ein Signal aus, wenn das Ausdrucken des Etiketts abgeschlossen ist.	Spannungsfestigkeit 50 V Stromsenke 50 mA
7	Eingang	Druckwiederholungssignal (PRIN2) Druckt den zuvor ausgedruckten Inhalt erneut aus, wenn ein niedriges Signal erkannt wird.	Hoch: hohe Impedanz Niedrig: mehr als -15 mA, 0 V
8	Eingang	Externe Stromversorgung	5 V
9	Ausgang	Offline Gibt ein niedriges Signal aus, wenn sich der Drucker im Offline-Modus befindet.	Spannungsfestigkeit 50 V Stromsenke 50 mA
10	Ausgang	Farbband fast aufgebraucht Gibt ein hohes Signal aus, wenn erkannt wird, dass das Farbband fast aufgebraucht ist.	Spannungsfestigkeit 50 V Stromsenke 50 mA
11	-	-	-
12	-	+24 V ± 10 %	2 A
13	-	Vcc +5 V	500 mA
14	-	-	-
*	Ausgang	Wartesignal für die Beendigung des Spendens Gibt ein niedriges Signal aus, wenn das Spenden beendet ist. Sie können über das Menü [Prüfen] > [Schnittstelle] > [Externe I/O] > [I/O-Signale] > [Ausgänge] die Stiftnummer für die Ausgabe zuweisen.	Spannungsfestigkeit 50 V Stromsenke 50 mA
*	Ausgang	Etiketten-fast-aufgebraucht-Signal Gibt ein hohes Signal aus, wenn erkannt wird, dass die Etiketten fast aufgebraucht sind. Sie können über das Menü [Prüfen] > [Schnittstelle] > [Externe I/O] > [I/O-Signale] > [Ausgänge] die Stiftnummer für die Ausgabe zuweisen.	Spannungsfestigkeit 50 V Stromsenke 50 mA

• Sie können den Typ des externen Signals (EXT) (TYP1 bis TYP4) für das Drucken-beendet-Ausgangssignal auf den Stift Nr. 6 festlegen. Detaillierte Informationen finden Sie auf dem Bildschirm [EXT-Modus] des Menüs [Prüfen] > [Schnittstelle] > [Externe I/O] > [I/O-Signale]. • Sie können über das Menü [Prüfen] > [Schnittstelle] > [Externe I/O] > [I/O-Signale] > [Eingänge] und [Ausgänge] die Stiftnummer für die Eingabe und Ausgabe zuweisen. • Das Druck-beendet-Signal des Stifts Nr. 6 wird nicht ausgegeben, wenn 0 in der Anzahl der Schnitte in dem Befehl angegeben wird, der die Anzahl der Schnitte während des Schneidevorgangs angibt.

---
