Chargement du rouleau du support

Regardez la vidéo ici (sans audio).

•	Pour CL4NX Plus

•	Pour CL6NX Plus

• Le chemin d'acheminement du support est illustré dans l'image ci-dessous. Support face intérieure Support face extérieure

　

Regardez la vidéo ci-dessous pour voir la procédure.

CL4NX Plus

CL6NX Plus

1.	Ouvrez le capot supérieur (1).

• Assurez-vous d'ouvrir complètement le capot supérieur pour éviter qu'il ne retombe accidentellement.

2.	Poussez le loquet de blocage de la tête (2) vers l'arrière.

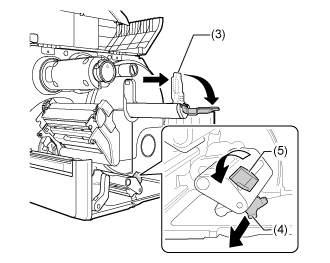

3.	Séparez le guide du porte-papier support (3) et le guide papier (4) du produit.

Tournez la molette (5) dans le sens inverse des aiguilles d'une montre pour libérer le guide papier.

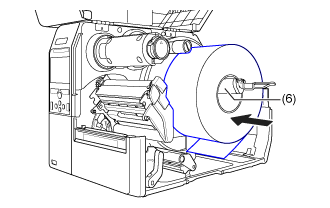

4.	Chargez le support dans le porte-papier support (6).

Assurez-vous que le rouleau d‘étiquettes est complètement orienté vers l'intérieur de l’imprimante.

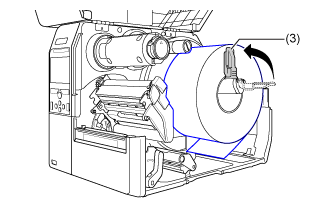

5.	Poussez légèrement le guide du porte-papier (3) contre le rouleau d’étiquettes.

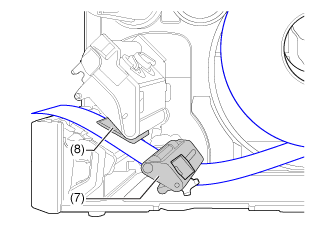

6.	Faites passer le support sous l'amortisseur de support (7) et le guide du détecteur de papier (8) tout en poussant le support vers l'intérieur du produit.

Assurez-vous que l'extrémité du support dépasse de l'avant du produit.

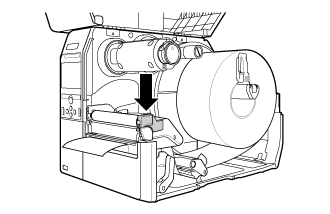

7.	Abaissez la tête d’impression jusqu'à ce que le loquet de blocage de la tête soit verrouillé.

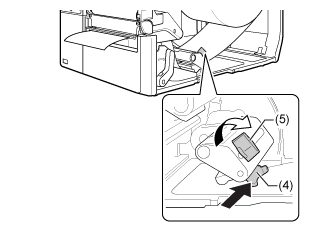

8.	Appuyez légèrement le guide papier support (4) contre l'extrémité du support, et tournez la molette (5) pour verrouiller le guide papier support.

9.	Fermez le capot supérieur.

• Lorsque vous fermez le capot supérieur, prenez soin de ne pas vous coincer les doigts.

10.	Appuyez sur le bouton (FEED) en mode hors ligne pour alimenter le support.

11.	Appuyez sur le bouton (EN LIGNE) pour passer au mode En ligne.

• Vous devez charger le ruban lors d'une impression à transfert thermique.

---
