Remplacement de la tête d’impression

Regardez la vidéo ici (sans audio).

•	Pour CL4NX Plus

•	Pour CL6NX Plus

Vous pouvez facilement retirer et remplacer une tête d'impression endommagée ou usée.

• Ne mettez pas l’imprimante sous tension ou hors tension, ne branchez pas et ne débranchez pas le cordon d’alimentation lorsque vos mains sont mouillées. Vous risqueriez de recevoir une décharge électrique. • Pensez à débrancher le câble d’alimentation de la prise murale avant de remplacer la tête d'impression. • Portez des gants avant de remplacer la tête pour éviter de l'endommager.

　

Regardez la vidéo ci-dessous pour voir la procédure.

CL4NX Plus

CL6NX Plus

1.	Vérifiez que l'imprimante est hors tension et débranchez le câble d'alimentation de la prise secteur.

2.	Ouvrez le capot supérieur.

• Assurez-vous d'ouvrir complètement le capot supérieur pour éviter qu'il ne retombe accidentellement.

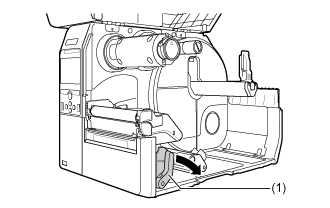

3.	Poussez le loquet de blocage de la tête (1) vers l'arrière pour déverrouiller la tête d’impression.

• La tête d’impression et les éléments à proximité sont chauds après l'impression. Attendez que l'imprimante refroidisse. • Si vous touchez les bords de la tête à mains nues, vous risquez de vous blesser.

4.	Retirez le support et le ruban s'ils sont déjà chargés.

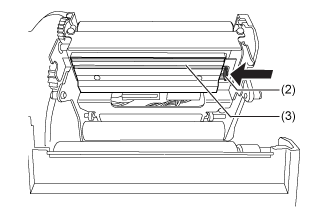

5.	Appuyez sur le levier (2) pour retirer la tête d’impression (3).

• Pour les modèles UHF RFID, l'antenne UHF RFID est installée sur la tête d’impression. Faites attention à ne pas trop tirer sur le câble d'antenne lors du remplacement de la tête d’impression. Contactez votre revendeur SATO, concessionnaire ou centre d'assistance technique pour plus d'informations.

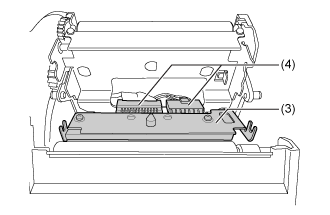

6.	Débranchez tous les connecteurs (4) de la tête d’impression défectueuse (3).

Au total, il y a deux connecteurs pour CL4NX Plus et trois connecteurs pour CL6NX Plus.

7.	Débranchez tous les connecteurs (4) de la nouvelle tête d’impression.

• Manipulez la tête d'impression avec précaution. Ne contaminez pas et ne rayez pas la surface sensible de la tête d'impression.

8.	Installez la nouvelle tête d'impression.

Installez la tête d’impression de sorte qu'elle soit verrouillée en émettant un son de clic.

9.	Rechargez le support et le ruban si vous les avez retirés à l'étape 4.
