Modification de l'utilisation de l'interface RS-232C (lors de l'utilisation des vérificateurs de code-barres KEYENCE)

Lorsque vous utilisez l'un des vérifieurs de code-barres KEYENCE (BL-1301, SR-710), modifiez les paramètres de fonctionnement du vérificateur de code-barres afin qu'il puisse communiquer avec l’imprimante, puis connectez-le à l’imprimante. Après avoir connecté le vérificateur de code-barres à l’imprimante, modifiez le réglage [Interface] de l'interface RS-232C à [Lecteur RS-232C] sur l’imprimante. Avec ce réglage, l’imprimante peut détecter le vérificateur de code-barres et se connecter automatiquement en fonction des paramètres de l'interface du vérificateur de code-barres.

1.	Après avoir connecté le vérificateur de code-barres, appuyez sur le bouton d’alimentation sur le panneau de commande jusqu'à ce que le voyant LED devienne bleu pour mettre l’imprimante sous tension.

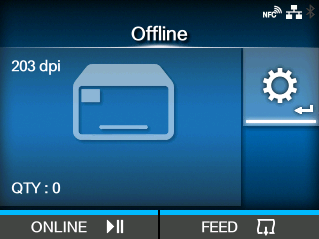

2.	Lorsque l’imprimante est en mode En ligne, appuyez sur le bouton sur panneau de commande pour passer en mode Hors ligne.

3.	Appuyez sur le bouton pour afficher le menu [Contrôle].

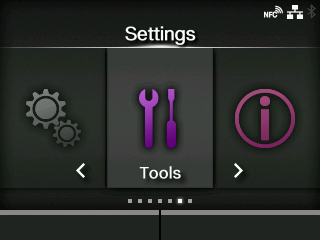

4.	Appuyez sur les boutons / pour sélectionner [Outils], puis appuyez sur le bouton .

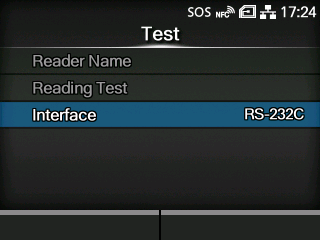

5.	Appuyez sur les boutons / pour sélectionner [Lecteur de code-barres] > [Lecture] > [Interface], puis appuyez sur le bouton .

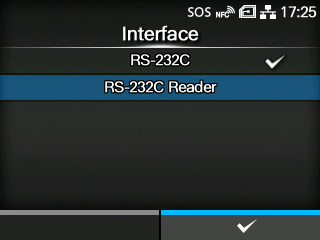

6.	Appuyez sur les boutons / pour sélectionner [Lecteur RS-232C].

7.	Appuyez sur le bouton pour enregistrer la valeur de réglage.

8.	Appuyez sur le bouton pour passer en mode Hors ligne.

9.	Mettez l’imprimante hors tension, puis sous tension de nouveau.

Lorsque l’imprimante est sous tension, le vérificateur de code-barres est également mis sous tension automatiquement.

• Lorsque le vérificateur de code-barres est sous tension, il émet une lumière laser. Veillez à maintenir le laser à l'écart des yeux. • Lorsque vous utilisez le GFS4170, il émet une lumière laser lorsque l’imprimante est sous tension. Pour éteindre la lumière laser, mettez l’imprimante hors tension.

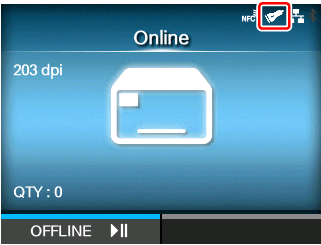

Lorsque la connexion entre l’imprimante et le vérificateur de code-barres est établie, l'icône du vérificateur de code-barres apparaît dans la barre d'état de l'affichage.

Effectuez un test de lecture avec le vérificateur de code-barres pour confirmer qu'il fonctionne correctement.

• Si l’imprimante ne détecte pas le vérificateur de code-barres, vérifiez si les paramètres opérationnels du vérificateur de code-barres sont appropriés.

---
