Chargement du support avec l’unité de distribution en option et l’enrouleur de doublure d'étiquette

Regardez la vidéo ici (sans audio).

•	Pour CL4NX Plus

•	Pour CL6NX Plus

La rubrique suivante décrit la procédure de distribution de l'étiquette et d’enroulement de doublure d'étiquette dans l’imprimante.

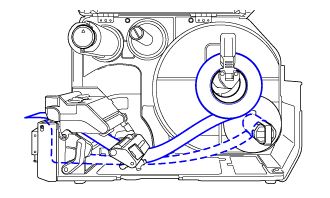

• Le diamètre maximal de la doublure d'étiquette pouvant être rembobiné dans l’imprimante est de φ120 mm (4,72"). • Le chemin d'acheminement du support est illustré dans l'image ci-dessous. Étiquette Doublure d'étiquette

　

Regardez la vidéo ci-dessous pour voir la procédure.

CL4NX Plus

CL6NX Plus

1.	Ouvrez le capot supérieur (1).

• Assurez-vous d'ouvrir complètement le capot supérieur pour éviter qu'il ne retombe accidentellement.

2.	Poussez le loquet de blocage de la tête (2) vers l'arrière.

3.	Séparez le guide du porte-papier support (3) et le guide papier (4) du produit.

Tournez la molette (5) dans le sens inverse des aiguilles d'une montre pour libérer le guide papier.

4.	Chargez le support dans le porte-papier support (6).

Assurez-vous que le rouleau d’étiquettes est complètement enfoncé à l'intérieur de l’imprimante.

5.	Poussez légèrement le guide du porte-papier (3) contre le rouleau d’étiquettes.

6.	Faites passer le support sous l'amortisseur de support (7) et le guide du détecteur de papier (8) tout en poussant le support vers l'intérieur du produit.

Assurez-vous que l'extrémité du support dépasse de l'avant du produit.

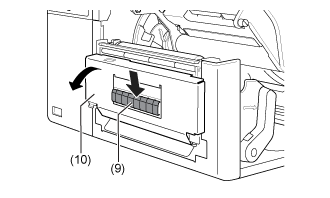

7.	Appuyez sur la languette (9) située à l'avant de l’imprimante pour ouvrir l’unité de distribution (10).

8.	Retirez environ 80 cm (31,5") des étiquettes (11) de la doublure d'étiquette (12).

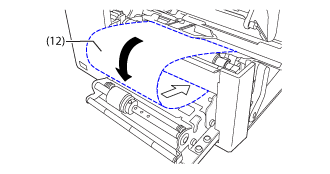

9.	Faites passer la doublure d'étiquette (12) à travers le vide de l’unité de distribution jusqu'à l'intérieur de l’imprimante.

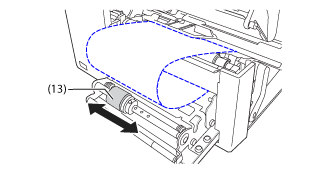

10.	Ajustez le rouleau de distribution (13) sur le centre de l'étiquette.

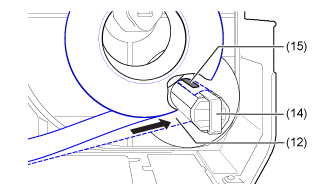

11.	Faites passer la doublure d'étiquette (12) sous l’enrouleur de doublure (14)et fixez-le avec l’attache (15).

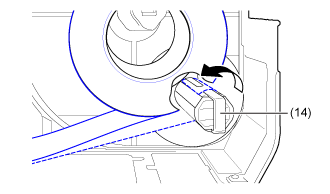

12.	Faites tourner l’enrouleur de doublure d'étiquette (14) dans le sens inverse des aiguilles d’une montre pour enrouler la doublure d'étiquette.

13.	Fermez la tête d’impression.

14.	Fermez l’unité de distribution.

15.	Appuyez légèrement le guide papier support contre l'extrémité du support, puis tournez la molette pour verrouiller le guide papier support.

16.	Fermez le capot supérieur.

• Lorsque vous fermez le capot supérieur, prenez soin de ne pas vous coincer les doigts.

17.	Appuyez sur le bouton (FEED) en mode hors ligne pour alimenter le support.

18.	Appuyez sur le bouton (EN LIGNE) pour passer au mode En ligne.

• Vous devez charger le ruban lors d'une impression à transfert thermique.

• Lorsque l’imprimante n'est pas utilisée pendant une longue période, laissez l'unité de distribution ouverte pour protéger le rouleau.

---
