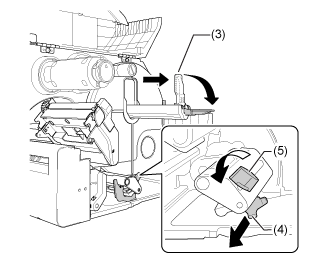

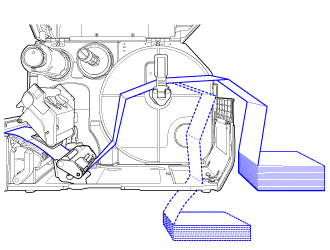

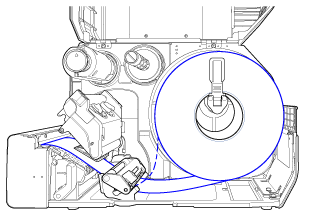

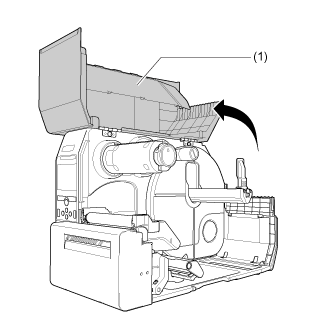

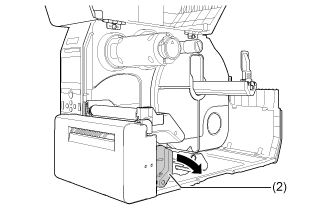

Haut > Chargement du support et du ruban > Chargement du support > Chargement du support > Chargement du support avec l’unité de coupe en option (CL4NX Plus uniquement) Chargement du support avec l’unité de coupe en option (CL4NX Plus uniquement) Regardez la vidéo ici (sans audio). • Pour le rouleau d'étiquettes • Pour étiquette à pliage paravent • Prenez soin de ne pas toucher la lame du massicot. Regardez la vidéo ci-dessous pour voir la procédure.Pour le rouleau d'étiquettes Pour étiquette à pliage paravent 1. Ouvrez le capot supérieur (1). • Assurez-vous d'ouvrir complètement le capot supérieur pour éviter qu'il ne retombe accidentellement.2. Poussez le loquet de blocage de la tête (2) vers l'arrière. 3. Séparez le guide du porte-papier support (3) et le guide papier (4) du produit. Tournez la molette (5) dans le sens inverse des aiguilles d'une montre pour libérer le guide papier.4. Charger le rouleau d’étiquette ou l’étiquette à pliage paravent. Pour le rouleau d'étiquettesLe chemin d'acheminement du support est illustré dans l'image ci-dessous.Support face intérieureSupport face extérieurea. Chargez le support dans le porte-papier support (6). Assurez-vous que le rouleau d‘étiquettes est complètement orienté vers l'intérieur de l’imprimante.b. Poussez légèrement le guide du porte-papier (3) contre le rouleau d’étiquettes. Pour étiquette à pliage paraventa. Placez l’étiquette à pliage paravent sur un emplacement plat, puis chargez l’étiquette à l'arrière de l’imprimante ou à partir de la fente d’étiquette située en bas de l’imprimante. Le chemin d'acheminement du support est illustré dans l'image ci-dessous.Charger le support depuis l'arrière de l’imprimante.Charger le support à partir de la base de l’imprimante. • Lorsque vous chargez le support, assurez-vous que le côté à imprimer soit orienté vers le haut.5. Faites passer le support sous l'amortisseur de support (7) et le guide du détecteur de papier (8) tout en poussant le support vers l'intérieur de l’imprimante. 6. Insérez le support depuis l'intérieur de l’imprimante dans la sortie d’étiquette (9). 7. Abaissez la tête d’impression jusqu'à ce que le loquet de blocage de la tête soit verrouillé. 8. Appuyez légèrement le guide papier support (4) contre l'extrémité du support, puis tournez la molette (5) pour verrouiller le guide papier support. 9. Fermez le capot supérieur. • Lorsque vous fermez le capot supérieur, prenez soin de ne pas vous coincer les doigts.10. Appuyez sur le bouton (FEED) en mode hors ligne pour alimenter le support. 11. Appuyez sur le bouton (EN LIGNE) pour passer au mode En ligne. • Vous devez charger le ruban lors d'une impression à transfert thermique.Rubriques connexesChargement du ruban (transfert thermique uniquement) Retour en haut
